Wielkość nominalna 25, funkcja rozdzielcza z kontrolą pozycji suwaka i powierzchnią montażową ISO4401
Pokrywa sterująca dla 2/2 zaworów do wbudowania.
- Kontrola pozycji suwaka
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LFA ..E |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 700 |

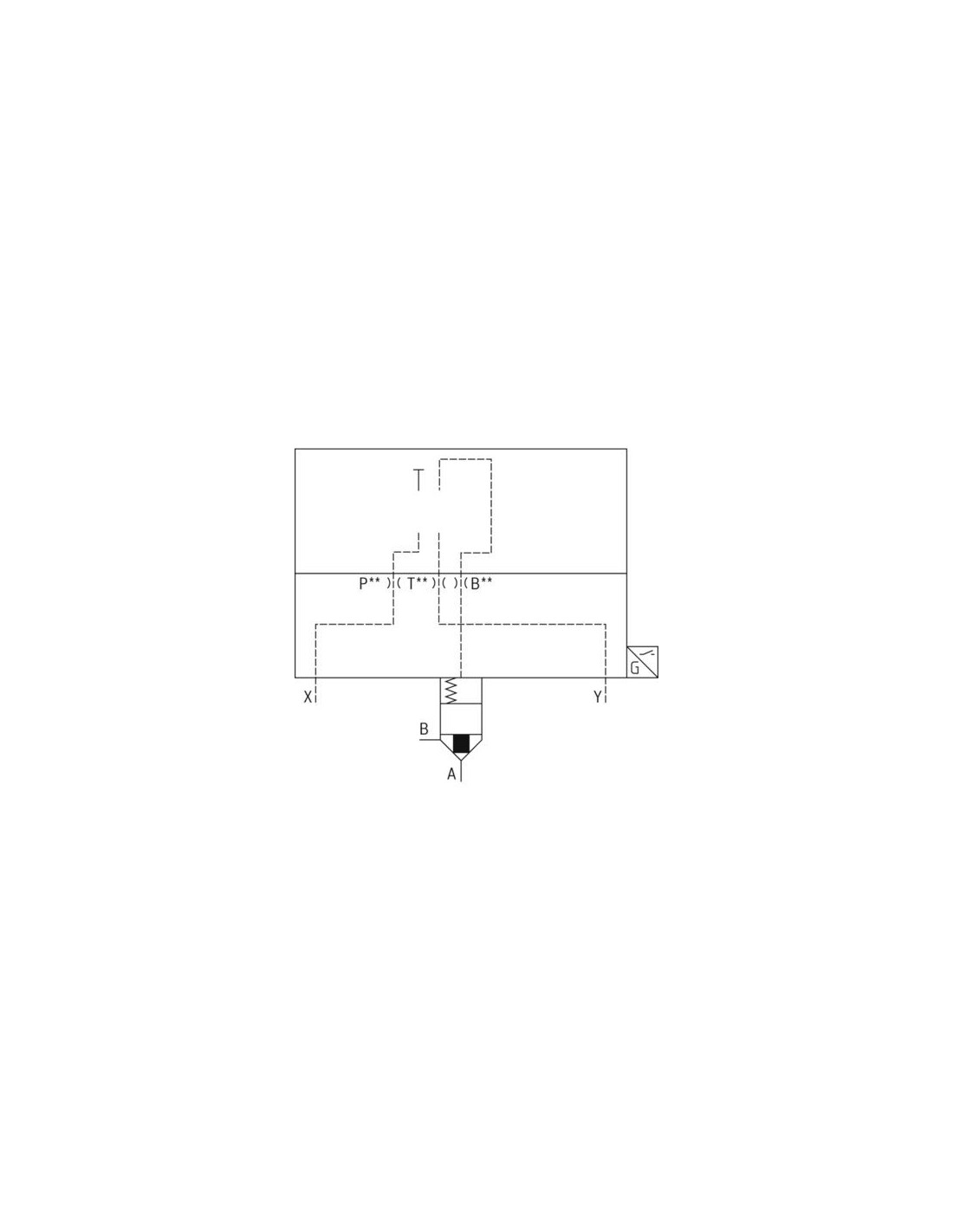

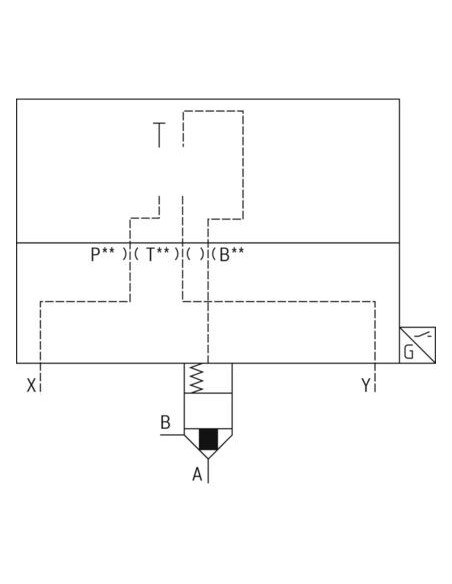

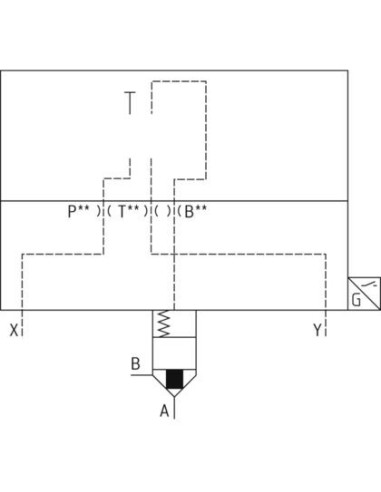

| Symbol graficzny suwaka | A → B, B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 25 |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 5.39 |
Pokrywa zaworu logicznego LFA25EWB-7X/CA20DQMG24 – zastosowanie i funkcje
Pokrywa zaworu logicznego LFA25EWB-7X/CA20DQMG24 (kod produktu: R900955715) to element hydrauliczny przeznaczony do zaawansowanych układów sterowania przepływem cieczy. Dzięki zastosowaniu funkcji rozdzielczej oraz kontroli pozycji suwaka, pokrywa dedykowana jest do montażu w systemach, w których kluczowa jest precyzja oraz niezawodność działania. Wersja dla nominalnego rozmiaru 25 oraz poziomu przepływu do 700 l/min sprawia, że komponent doskonale odpowiada na potrzeby przemysłu ciężkiego, maszynowego, hydrauliki siłowej oraz automatyki przemysłowej.
Główne zalety pokrywy logicznej LFA25EWB-7X/CA20DQMG24
- Maksymalne ciśnienie robocze do 420 bar umożliwia pracę w wymagających warunkach przemysłowych.
- Kontrola pozycji suwaka pozwala na precyzyjne sterowanie ruchem oraz bezpieczeństwo eksploatacji zaworu.
- Montaż na płycie zgodny z normą ISO 4401 zapewnia kompatybilność i łatwość integracji w typowych aplikacjach hydraulicznych.
- Uniwersalność zastosowań – pokrywa współpracuje z różnymi rodzajami cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD oraz HFC.
- Solidna konstrukcja (masa 5,39 kg) umożliwia eksploatację w środowiskach o wysokim obciążeniu oraz intensywnej pracy.
- Łatwość podłączenia dzięki wtykowi przyrządowemu 3-biegunowemu zgodnemu z EN 175301-803.
Typowe zastosowania pokrywy zaworu logicznego – przemysł, automatyka, hydraulika
Pokrywa zaworu logicznego LFA25EWB-7X/CA20DQMG24 jest często wykorzystywana w instalacjach, w których konieczne jest dynamczne sterowanie przepływem oraz zmiana kierunku przepływu medium. Znajduje zastosowanie w:
- centralnych i lokalnych układach hydraulicznych maszyn budowlanych, drogowych oraz urządzeń przemysłowych,
- systemach automatyki przemysłowej z wysokimi wymaganiami bezpieczeństwa,
- układach pras hydraulicznych, walcarek oraz linii produkcyjnych i montażowych,
- wielkogabarytowych instalacjach przemysłowych wymagających dużych przepływów oraz wysokich ciśnień.
Integracja pokrywy LFA25EWB-7X/CA20DQMG24 z zaworami 2/2 oraz standardem ISO 7368 sprawia, że komponent jest uniwersalnym rozwiązaniem, które elastycznie można dopasować do różnego typu układów hydraulicznych.
Kompatybilność, pewność działania i wytrzymałość konstrukcji
Pokrywa została zaprojektowana w pełnej zgodności z normami branżowymi ISO, zapewniając długoterminową trwałość oraz pewność działania nawet w najtrudniejszych warunkach. Uszczelnienie wykonane z NBR gwarantuje szczelność, odporność chemiczną oraz długą żywotność, nawet przy pracy z wymagającymi mediami hydraulicznymi.
