Wielkość nominalna 25, funkcja rozdzielcza z kontrolą pozycji suwaka i powierzchnią montażową ISO4401
Pokrywa sterująca dla 2/2 zaworów do wbudowania.
- Kontrola pozycji suwaka
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LFA ..E |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 700 |

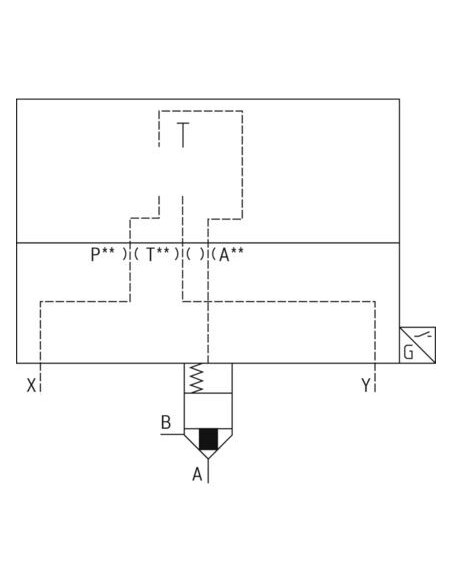

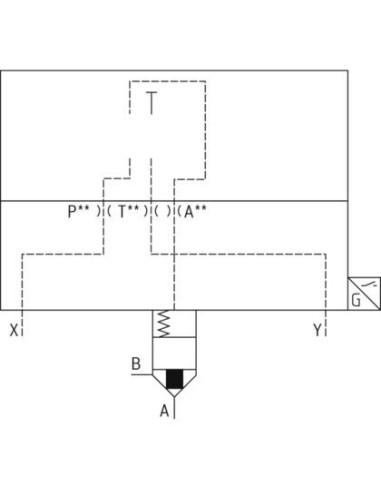

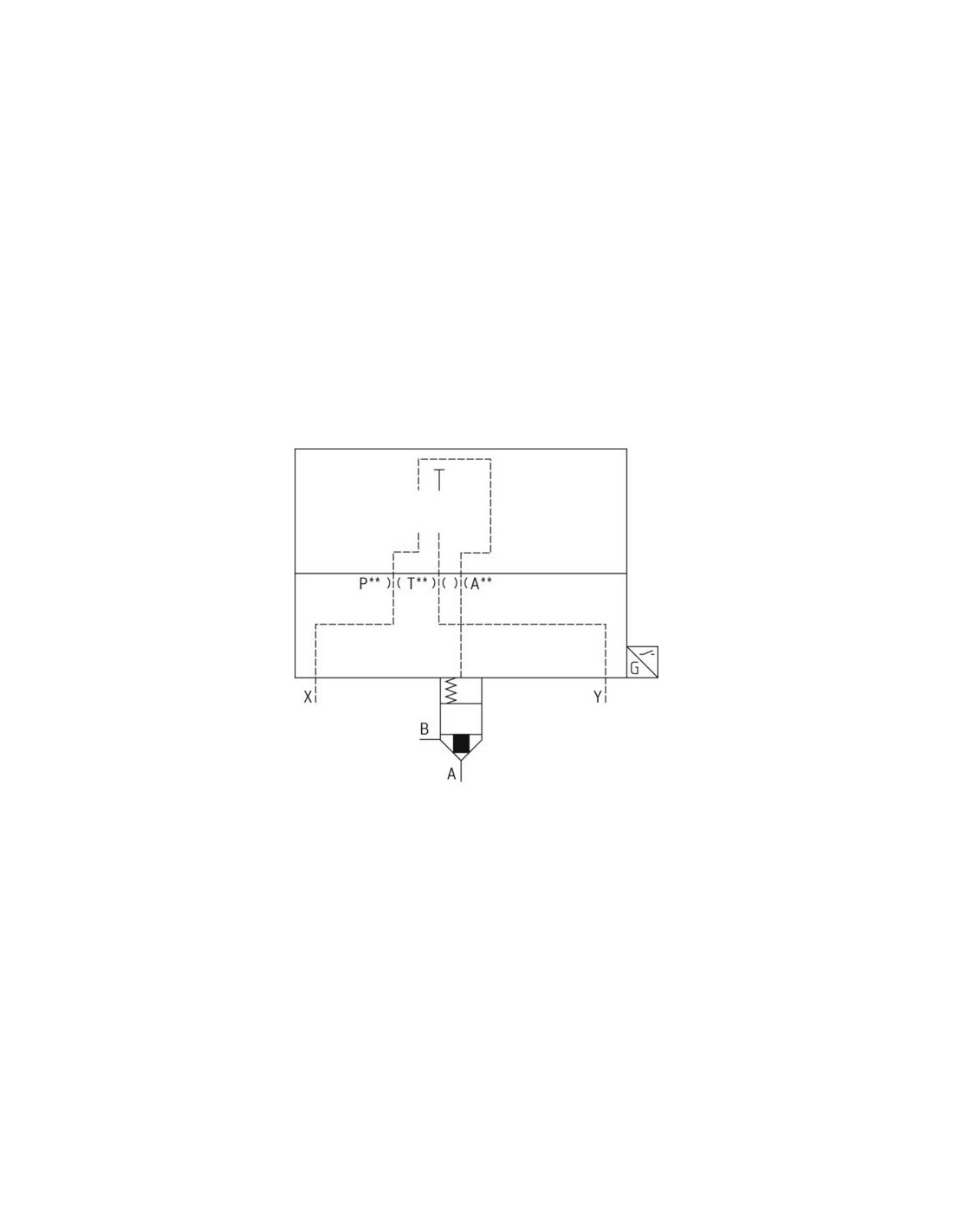

| Symbol graficzny suwaka | A → B, B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 25 |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 5.4 |
Pokrywa zaworu logicznego LFA25EWA-7X/CB20DQMG24 – kluczowy element układów hydraulicznych
Pokrywa zaworu logicznego LFA25EWA-7X/CB20DQMG24 o kodzie produktu R900949283 to specjalistyczna część przeznaczona do montażu na płycie, zapewniająca niezawodną kontrolę pozycji suwaka w zaawansowanych układach hydraulicznych. Produkt ten jest zaprojektowany do współpracy z zaworami logicznymi o nominalnej wielkości 25 i funkcji rozdzielczej, co pozwala na precyzyjne sterowanie oraz monitorowanie przepływu medium hydraulicznego.
Funkcjonalność i zastosowanie pokrywy LFA25EWA-7X/CB20DQMG24
Pokrywa sterująca z wbudowaną kontrolą pozycji suwaka umożliwia efektywne zarządzanie dwupozycyjnymi zaworami 2/2, gwarantując wysoką funkcjonalność oraz niezawodność działania nawet w wymagających aplikacjach przemysłowych. Typowe obszary zastosowania tej pokrywy obejmują:
- Systemy hydrauliczne w przemyśle maszynowym, gdzie niezbędna jest precyzyjna regulacja przepływu oleju hydraulicznego.
- Prasy hydrauliczne, linie technologiczne oraz automatyzację przemysłową.
- Instalacje olejowe o wysokim ciśnieniu, wykorzystujące różne ciecze hydrauliczne (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Układy wymagające montażu na płycie zgodnie ze standardami ISO 7368 oraz ISO 4401.
Najważniejsze zalety oraz cechy pokrywy zaworu logicznego LFA ..E
- Wysoka odporność na ciśnienie robocze – maksymalne ciśnienie do 420 barów umożliwia pracę w najbardziej wymagających warunkach.
- Duża wydajność przepływu – maksymalny przepływ do 700 l/min sprawia, że pokrywa sprawdza się także w dużych instalacjach przemysłowych.
- Prosta integracja z układami sterowania – dzięki wtykowi przyrządowemu 3-biegunowemu (2 + PE) według normy EN 175301-803.
- Wysoka kompatybilność – możliwość współpracy z różnymi typami cieczy hydraulicznych oraz zastosowanie uszczelnień z NBR minimalizuje ryzyko wycieków.
- Kompaktowa konstrukcja – relatywnie niewielka masa (5,4 kg) ułatwia montaż oraz serwis.
- Funkcja dwukierunkowej pracy suwaka (A → B, B → A) zapewnia uniwersalność zastosowań.
Wskazania montażowe i bezpieczeństwo użytkowania
Montaż pokrywy na płycie przyłączeniowej jest zgodny z normami przemysłowymi ISO 7368 oraz ISO 4401, co zapewnia bezproblemową integrację z istniejącymi systemami hydraulicznymi. Wysokiej jakości komponenty oraz użyte materiały zwiększają trwałość i odporność na czynniki zewnętrzne, gwarantując bezpieczną i długotrwałą eksploatację.
Pokrywa zaworu logicznego LFA25EWA-7X/CB20DQMG24 to niezawodne rozwiązanie dla profesjonalnych instalacji, które wymagają kontroli nad pozycją suwaka oraz wysokiej wydajności przepływu i ciśnienia roboczego. Dzięki uniwersalności i solidnej konstrukcji jest szeroko stosowana w różnorodnych aplikacjach przemysłowych.
