Wielkość nominalna 25, A → B, B → A, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie natężenia przepływu o wysokiej wartości reakcji na wybranym przyłączu do wartości zadanej. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Liniowe właściwości przepływu
Dane techniczne
| Schemat przyłączy | ISO 7368-BB-08-2-A |
| Rodzina produktów | 2WFC(E) |
| Maks. ciśnienie robocze. [bar] | 420 |
| Symbol graficzny suwaka | A → B, B → A |
| Typ przyłączenia | Zawór do wbudowania |
| Znamionowe natężenie przepływu [l/min] | 330 |
| Wielkość nominalna | 25 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UERozporządzenie REACH (WE) nr 1907/2006 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 4.55 |

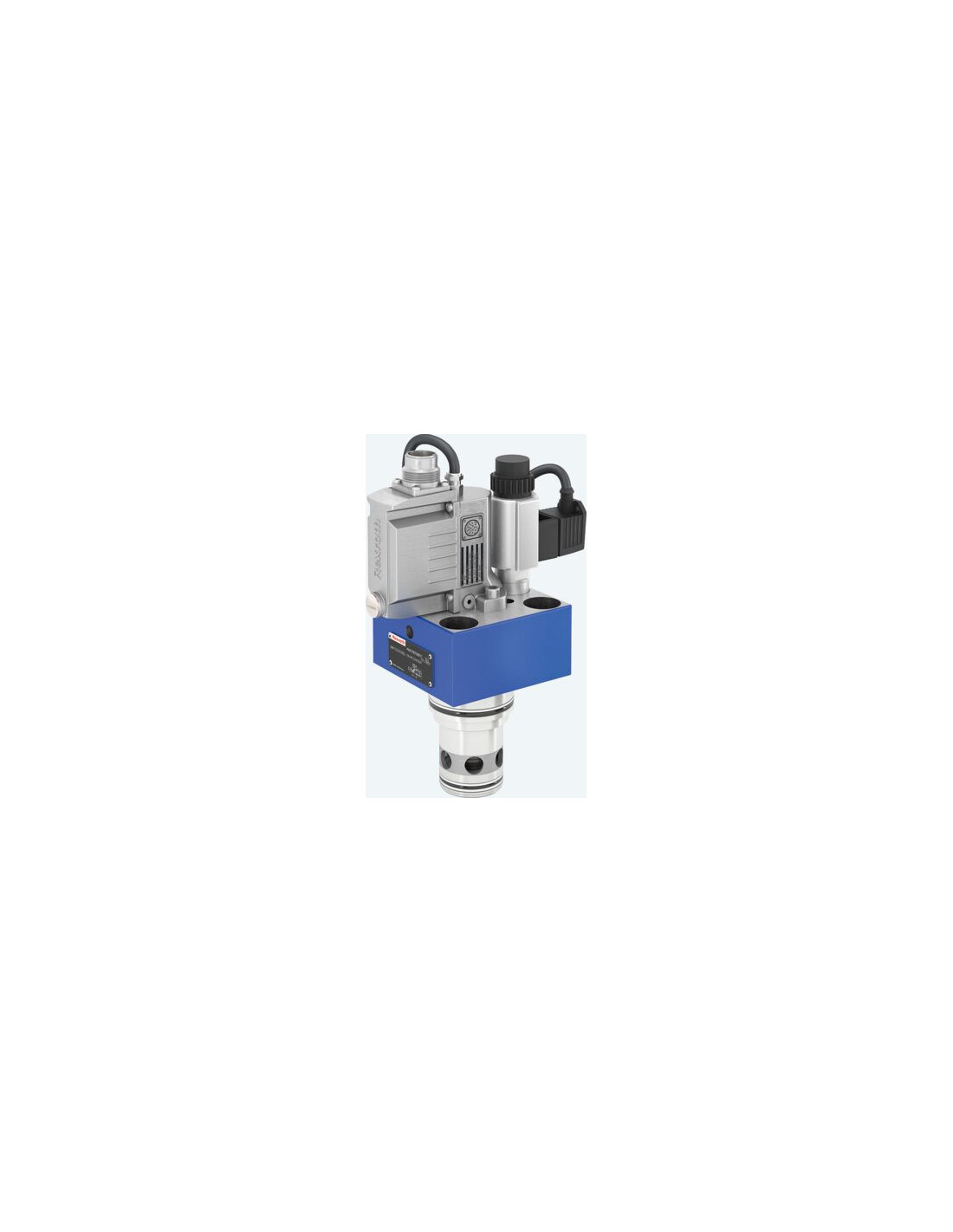

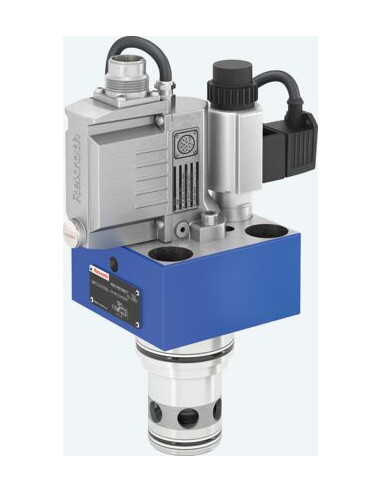

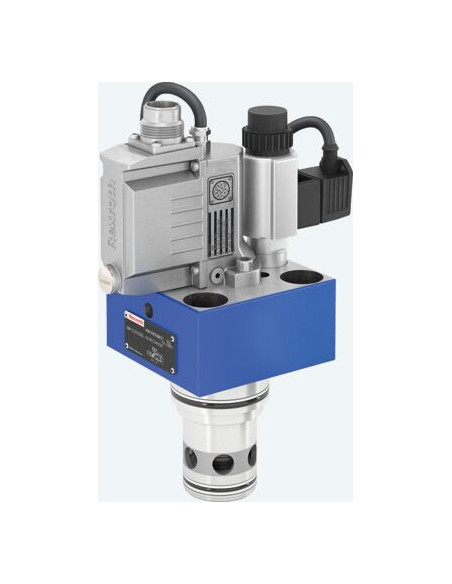

Przepustnica regulacyjna hydrauliczna 2WFCE25S330L-1X/M/24A1 – R901436213
Przepustnica regulacyjna 2WFCE25S330L-1X/M/24A1 to zaawansowany technologicznie zawór hydrauliczny o nominalnej wielkości 25, przeznaczony do precyzyjnego sterowania przepływem cieczy w układach hydraulicznych wysokiej mocy. Urządzenie wyposażone jest w zintegrowany układ elektroniczny, zasilany napięciem 24 VDC, co zapewnia wysoką precyzję oraz niezawodność pracy w warunkach przemysłowych. Budowa oparta na zaworze suwakowym ze sterowaniem pośrednim gwarantuje liniowe właściwości przepływu oraz szybką reakcję na zmiany sygnału sterującego.
Zalety i kluczowe cechy przepustnicy regulacyjnej hydraulicznej 2WFC(E)
- Precyzyjna regulacja natężenia przepływu – utrzymanie zadanej wartości przepływu nawet przy zmiennych obciążeniach, dzięki wysokiej czułości i liniowym właściwościom sterowania.
- Wysokie maksymalne ciśnienie robocze – do 420 bar, co czyni ten zawór idealnym rozwiązaniem do zastosowań w wymagających warunkach przemysłowych.
- Zintegrowany układ elektroniczny – zapewnia jeszcze większą dokładność pozycjonowania suwaka oraz ułatwia integrację z systemami automatyki przemysłowej.
- Uniwersalność zastosowań – kompatybilność z szeroką gamą cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) oraz różnymi typami uszczelnień (NBR).
- Łatwość podłączenia elektrycznego – 7-biegunowy wtyk przyrządowy (6 + PE) zgodny z normą EN 175201-804 umożliwia szybkie i bezpieczne połączenie z instalacją elektryczną.
- Spełnienie norm i dyrektyw – zgodność z CE, RoHS oraz REACH zapewnia bezpieczeństwo użytkowania i ochronę środowiska.
Zastosowanie przepustnicy hydraulicznej 2WFCE25S330L-1X/M/24A1
Przepustnica regulacyjna tego typu znajduje zastosowanie m.in. w:
- Układach centralnych hydraulicznych napędów maszyn przemysłowych – gdzie kluczowe jest utrzymanie stałego i precyzyjnego przepływu oleju.
- Systemach automatyki przemysłowej – umożliwia integrację z zaawansowanymi sterownikami PLC za pomocą sygnałów analogowych 0…10 V.
- Aplikacjach wymagających wysokiej precyzji – maszyny produkcyjne, systemy testowe, technologie procesowe, stanowiska badawcze.
- Instalacjach o wysokim ciśnieniu roboczym – w trudnych środowiskach pracy, gdzie niezawodność i trwałość są kluczowe.
Dlaczego warto wybrać przepustnicę regulacyjną z elektronicznym sterowaniem?
Zawory suwakowe elektryczne ze zintegrowanym układem elektronicznym zapewniają szybkie i dokładne działanie oraz minimalizują błędy wynikające z ręcznej regulacji. Nowoczesne rozwiązania konstrukcyjne i wysokiej jakości materiały gwarantują długą żywotność urządzenia podczas pracy w wymagających aplikacjach.
