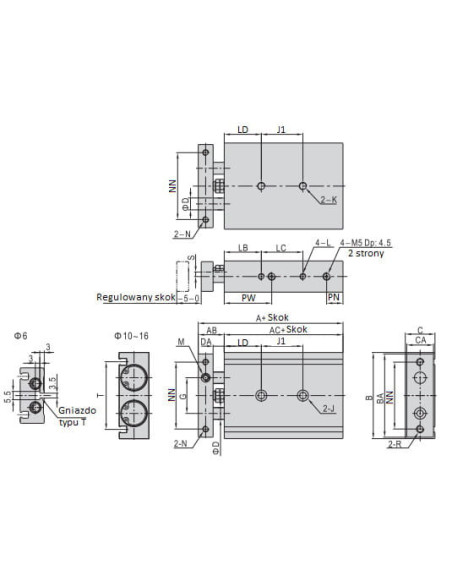

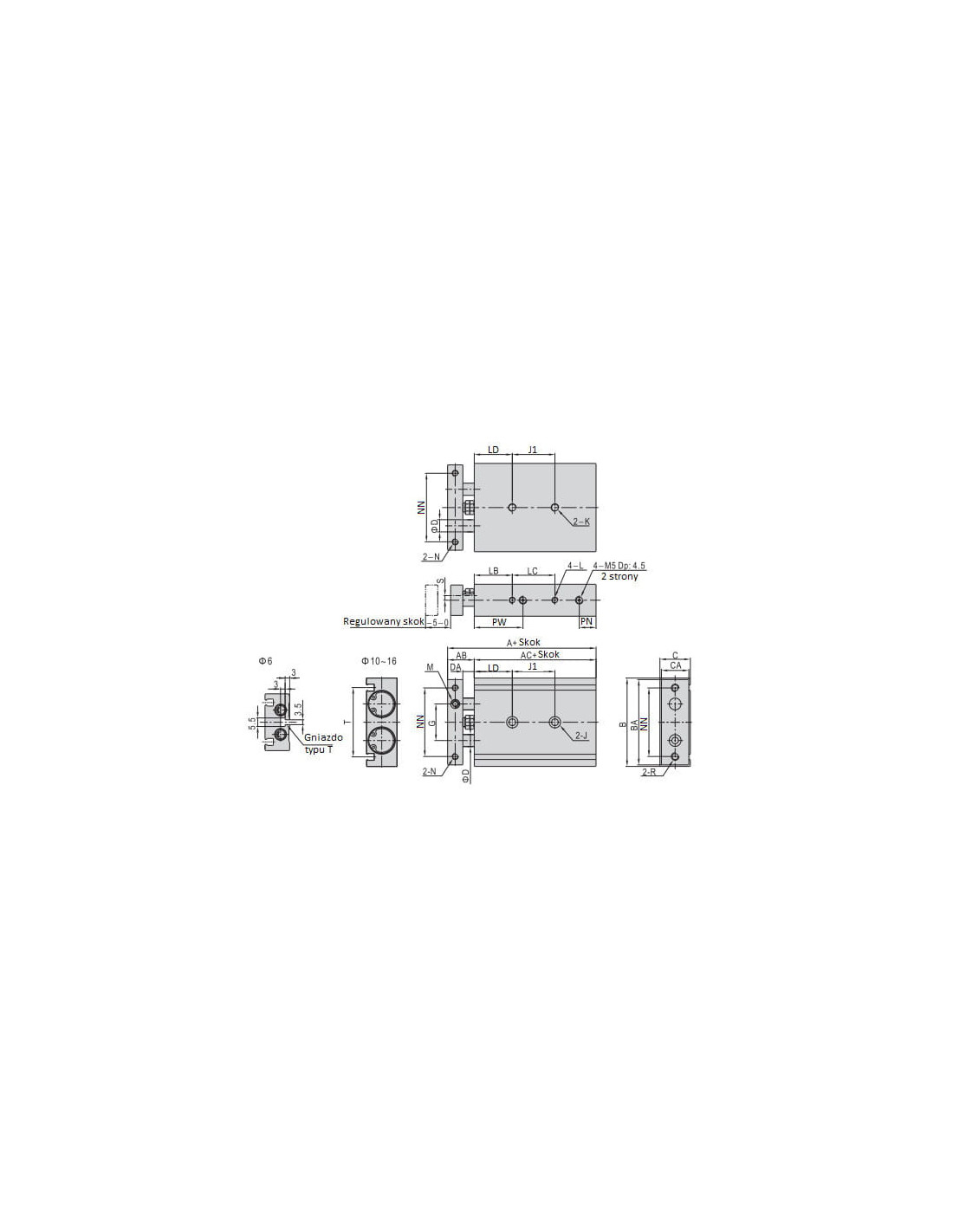

Dane techniczne
| Średnica | 10 mm |
| Skok | 30 mm |
| A | 72 |
| AB | 17 |
| AC | 55 |
| B | 46 |
| BA | 44 |
| C | 17 |
| CA | 15 |
| D | 6 |
| DA | 9 |
| G | 20 |
| J | Ø6,5 Dp: 3,5, otwór przelotowy: Ø3,5 |
| J1 | 40 |
| K | M4x0,7 Dp: 7 |
| L | M3x0,5 Dp: 5 |
| LB | 20 |
| LC | 40 |
| LD | 20 |
| M | M5x0,8 |
| N | M3x0,5 otwór przelotowy |
| NN | 35 |
| PN | 8 |
| PW | 30 |
| R | M4x0,7 |
| S | 3,5 |
| T | 36,5 |
| Kod producenta | TR10X30S |
| Ciśnienie pracy | 1,5 ÷ 10 bar |
| Regulacja skoku | 0 ÷ 5mm |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Medium | przefiltrowane sprężone powietrze |
| Port przyłączeniowy | Ø6 ÷ 16 M5x0,8 |
| Prędkość tłoka | 30 do 500 mm/s |
| Prowadzenie tłoczysk | ślizgowe |
| Smarowanie | niewymagane |

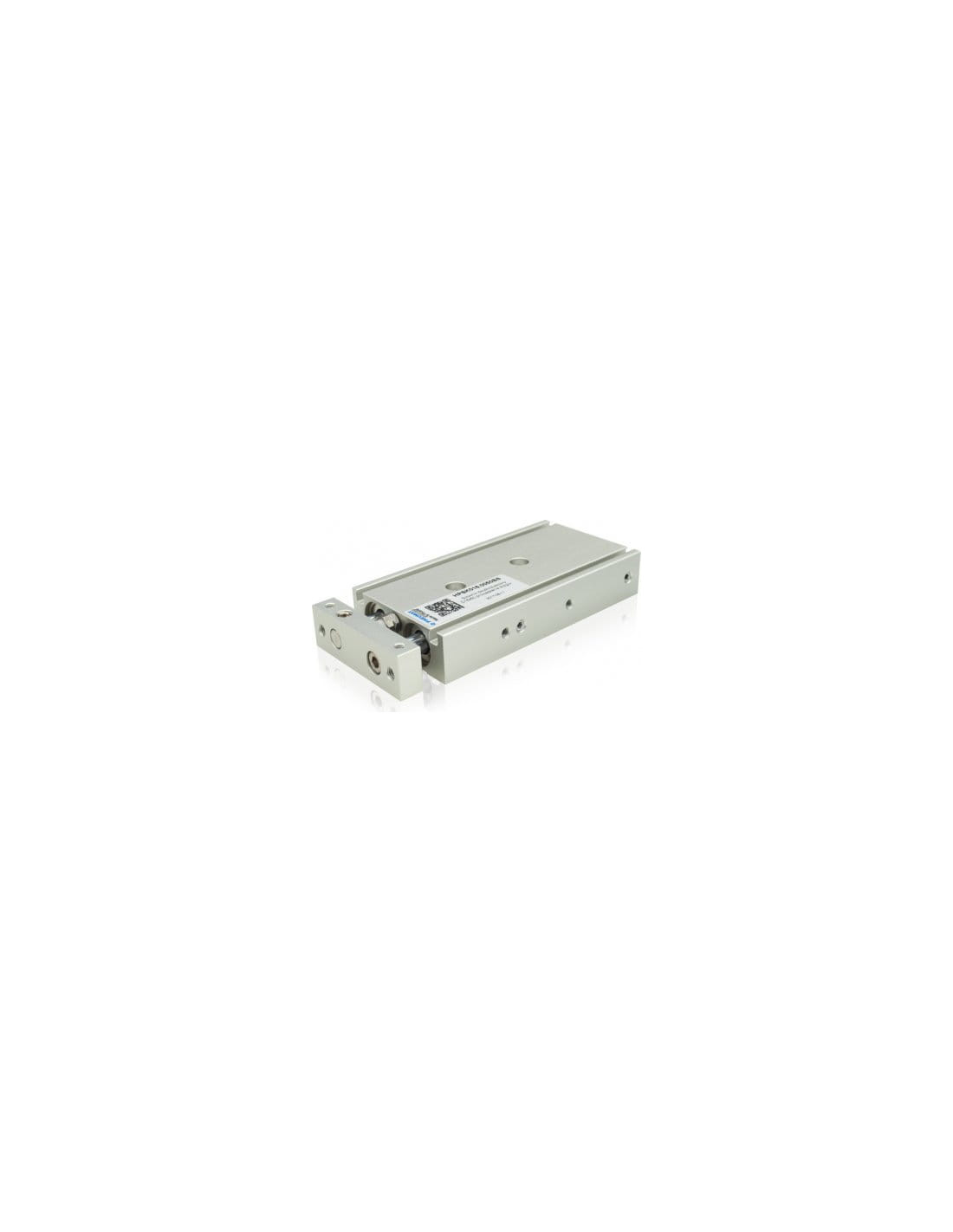

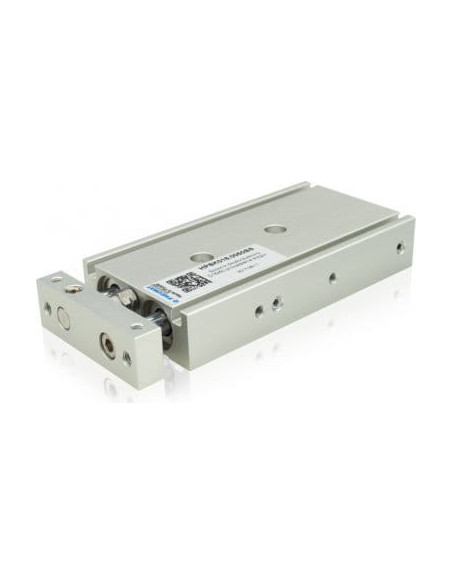

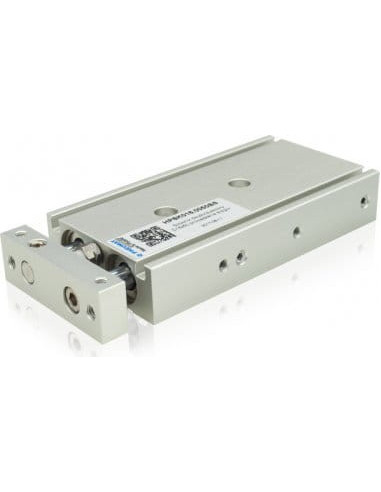

Siłownik dwutłoczyskowy TR10X30S D10x30 z prowadzeniem ślizgowym – precyzyjny element automatyki
Siłownik dwutłoczyskowy TR10X30S, o średnicy tłoka 10 mm i skoku 30 mm, to specjalistyczny komponent przeznaczony do zastosowań w systemach pneumatyki przemysłowej. Wyposażony w solidne prowadzenie ślizgowe, zapewnia niezawodność oraz wysoką stabilność ruchu, nawet w intensywnie eksploatowanych aplikacjach.
Zalety siłownika pneumatycznego D10x30 z prowadzeniem ślizgowym
- Kompaktowa budowa pozwala na montaż w miejscach o ograniczonej przestrzeni.
- Podwójne tłoczyska zapewniają wysoką precyzję prowadzenia oraz zwiększoną sztywność konstrukcji.
- Prowadzenie ślizgowe gwarantuje równomierny i płynny ruch siłownika, minimalizując zużycie komponentów.
- Mechaniczna amortyzacja zabezpiecza przed uszkodzeniem elementów podczas skoku tłoka, wydłużając żywotność produktu.
- Niewymagające smarowania – ogranicza potrzebę obsługi i konserwacji.
- Możliwość regulacji skoku w zakresie 0–5 mm pozwala na dopasowanie do różnorodnych zadań produkcyjnych.
- Praca w szerokim zakresie temperatur od -20°C do +80°C oraz medium od 0°C do +40°C.
Typowe zastosowania siłownika TR10X30S
Siłownik pneumatyczny dwutłoczyskowy TR10X30S znajduje szerokie zastosowanie w automatyzacji procesów przemysłowych, w tym w:
- Liniach montażowych jako element do manipulacji detalami i precyzyjnego pozycjonowania elementów.
- Przenoszeniu i separacji komponentów w systemach pick & place, gdzie istotna jest duża powtarzalność ustawień.
- Automatycznych stanowiskach produkcyjnych wymagających powtarzalnych ruchów liniowych oraz stabilnego prowadzenia.
- Maszynach pakujących i urządzeniach sortujących, gdzie niezbędna jest szybkość oraz płynność ruchu.
Konstrukcja siłownika dwutłoczyskowego TR10X30S
Precyzyjnie wykonany korpus aluminiowy w połączeniu z wysokiej jakości uszczelnieniami gwarantuje długą eksploatację nawet w wymagających warunkach pracy. Bogaty zestaw otworów montażowych i gwintowanych przyłączy M5x0,8 zapewnia elastyczność integracji z różnymi układami maszyn pneumatycznych. Możliwość pracy z szerokim zakresem prędkości tłoka od 30 do 500 mm/s pozwala na precyzyjne dopasowanie do charakterystyki aplikacji.
Siłownik TR10X30S sprawdzi się wszędzie tam, gdzie kluczowa jest niezawodność działania, powtarzalność ruchu i prostota serwisowania. Precyzyjne prowadzenie oraz wytrzymała konstrukcja czynią ten model uniwersalnym wyborem do zastosowań w różnych sektorach przemysłowych.
