Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C÷+40 °C |
| Temperatura otoczenia | -20 °C÷+80 °C (dla Vitonu +150°C) |
| Amortyzacja | mechaniczna (opcja pneumatyczna) |
| Korpus siłownika | anodowane aluminium |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Uszczelnienia | NBR (na zamówienie Poliuretan / Viton) |
| Zakres średnic | Ø16 do Ø63 |

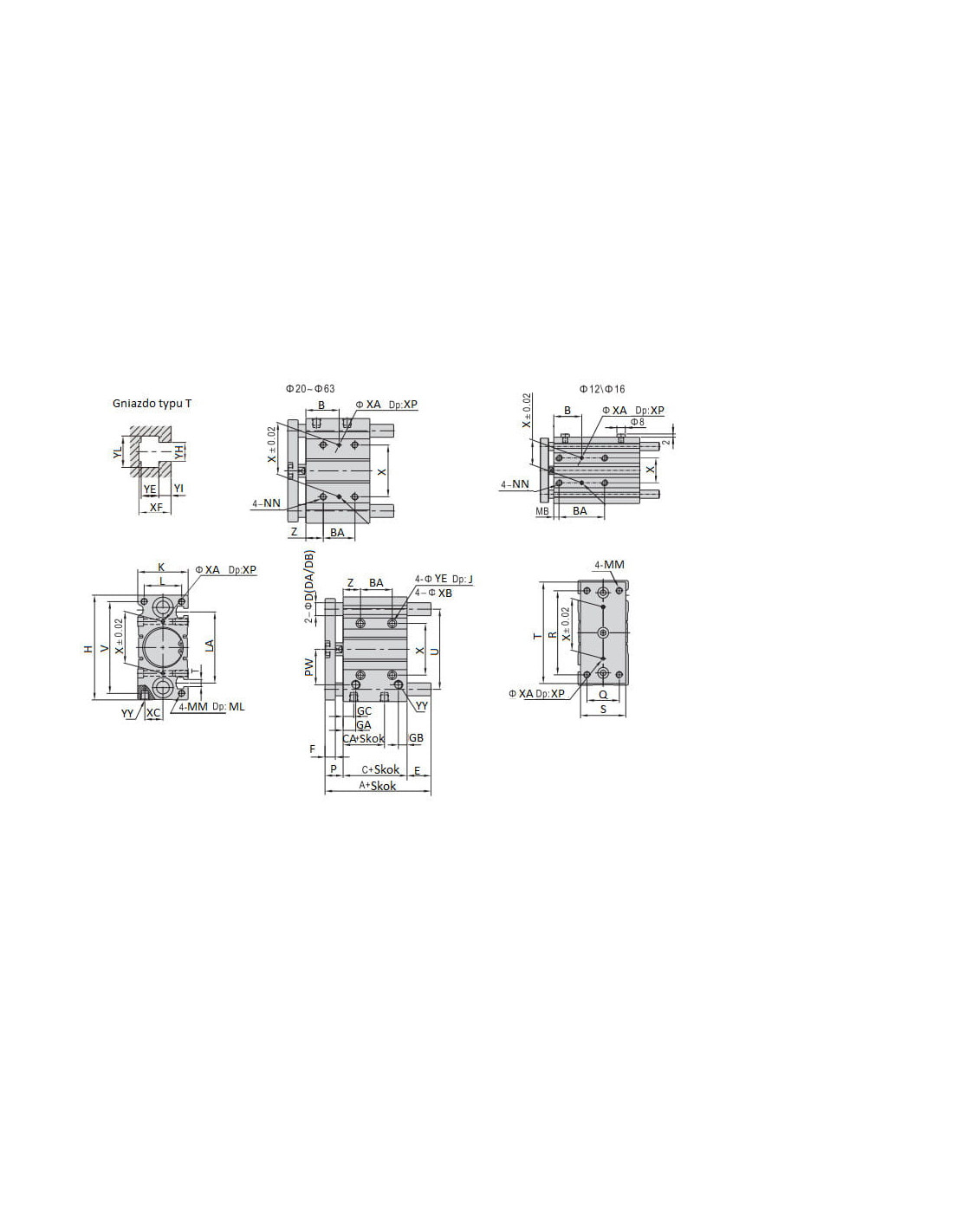

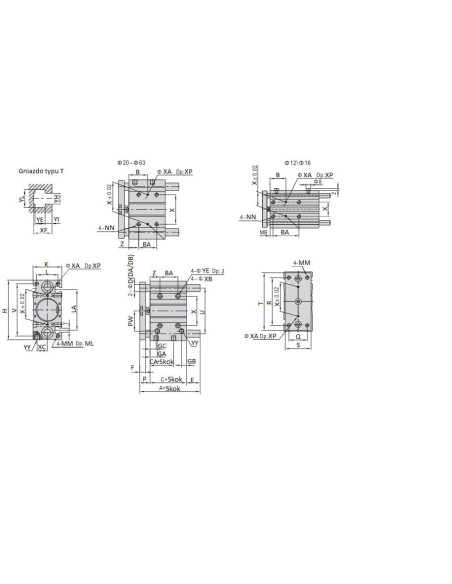

| Średnica | 25 mm |
| SKOK | 20 |
| A+SKOK | 73,5 |
| DB | 16 |
| E | - |
| F | 10 |
| GA | 11,5 |
| GB | 9 |
| GC | 11,5 |
| H | 93 |
| J | 5,5 |
| MM | M6x1,0 |
| ML | 15 |
| NN | M6x1,0 |
| PW | 28,5 |
| Q | 26 |
| R | 78 |
| S | 38 |
| T | 91 |
| U | 64 |
| V | 82 |
| X | 34 |
| YY | 1/8” |
| YL | 8,5 |
| YE | 4,5 |
| YH | 5,5 |
| YI | 3 |
| Z | 17 |
| XF | 8,5 |
| XA | 4 |
| XP | 6 |
| XB | 5,5 |
| XC | 13,5 |
| A | 53,5 |
| DA | 12 |
| B | 29 |
| BA | 24 |
| C | 37,5 |
| CA | 12,5 |
| K | 42 |
| L | 30 |
| LA | 50 |
| P | 16 |
| Kod producenta | TCL25X20SG |

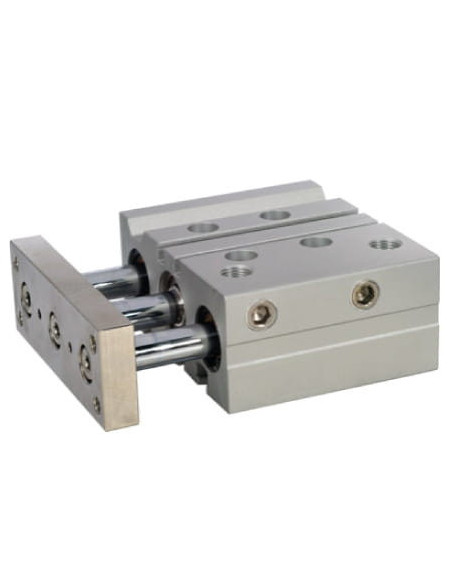

Jednostka prowadząca z prowadzeniem kulkowym TCL25X20SG – precyzyjne rozwiązanie dla automatyki
Jednostka prowadząca TCL25X20SG to nowoczesne urządzenie pneumatyczne, wyposażone w prowadzenie kulkowe, które gwarantuje wysoką precyzję oraz niezawodność pracy. Produkt wyróżnia się kompaktową budową, co ułatwia montaż nawet w ograniczonych przestrzeniach roboczych.
Zastosowania siłownika prowadzonego z prowadzeniem kulkowym D25x20
Jednostka prowadząca typu D25x20 znajduje szerokie zastosowanie w automatyce przemysłowej oraz różnorodnych systemach produkcyjnych. Idealnie sprawdza się w miejscach wymagających stabilnego, równoległego ruchu liniowego, gdzie wymagana jest dokładność przesuwu i powtarzalność.
- Montaż i pozycjonowanie detali w liniach produkcyjnych
- Zautomatyzowane procesy przenoszenia i sortowania komponentów
- Precyzyjne ruchy przy obróbce, znakowaniu lub klejeniu
- Obsługa maszyn pakujących i urządzeń CNC
Najważniejsze zalety jednostki prowadzącej TCL25X20SG
- Precyzyjne prowadzenie kulkowe – zapewnia płynny, stabilny ruch oraz minimalizuje luzy i zużycie części.
- Kompaktowe wymiary – ułatwiają integrację z istniejącymi systemami oraz montaż w miejscach o ograniczonej przestrzeni.
- Wysoka trwałość – korpus oraz pokrywy wykonane z anodowanego aluminium gwarantują odporność na korozję i długą żywotność, nawet w trudnych warunkach przemysłowych.
- Możliwość pracy w szerokim zakresie temperatur – jednostka jest przystosowana do środowisk o temperaturze od -20°C do +80°C (dla uszczelnień Viton nawet do +150°C).
- Niskie wymagania serwisowe – smarowanie nie jest wymagane dzięki zastosowanym materiałom oraz konstrukcji.
Konstrukcja i cechy szczególne prowadnicy pneumatycznej TCL25X20SG
Prowadnica pneumatyczna TCL25X20SG została zaprojektowana z myślą o maksymalnej efektywności oraz łatwości integracji z różnorodnymi systemami pneumatycznymi. Kluczowe cechy:
- Korpus z aluminium anodowanego – wysoka odporność na ścieranie i działanie czynników zewnętrznych
- Tłoczysko wykonane ze stali węglowej chromowanej CK45 – gwarancja trwałości oraz odporności mechanicznej
- Uszczelnienia NBR (opcjonalnie: poliuretan lub Viton) – elastyczne dopasowanie do wymagań środowiskowych
- Zakres pracy na przefiltrowanym sprężonym powietrzu w przedziale 1-10 barów
Możliwości wykorzystania i uniwersalność prowadnicy kulkowej D25x20
Jednostka prowadząca TCL25X20SG to idealny wybór dla zakładów produkcyjnych, serwisów, laboratoriów automatyki oraz wszędzie tam, gdzie niezbędna jest precyzyjna kontrola ruchu liniowego. Znajduje zastosowanie zarówno w projektach nowych systemów, jak i w modernizacji istniejących rozwiązań technologicznych.
Wybierając model z prowadzeniem kulkowym, inwestujesz w sprawdzoną technologię, która poprawia wydajność oraz niezawodność maszyn i urządzeń. To rozwiązanie cenione w sektorach przemysłu takich jak: automatyka, robotyka, produkcja elektroniki, motoryzacja czy przemysł spożywczy.
