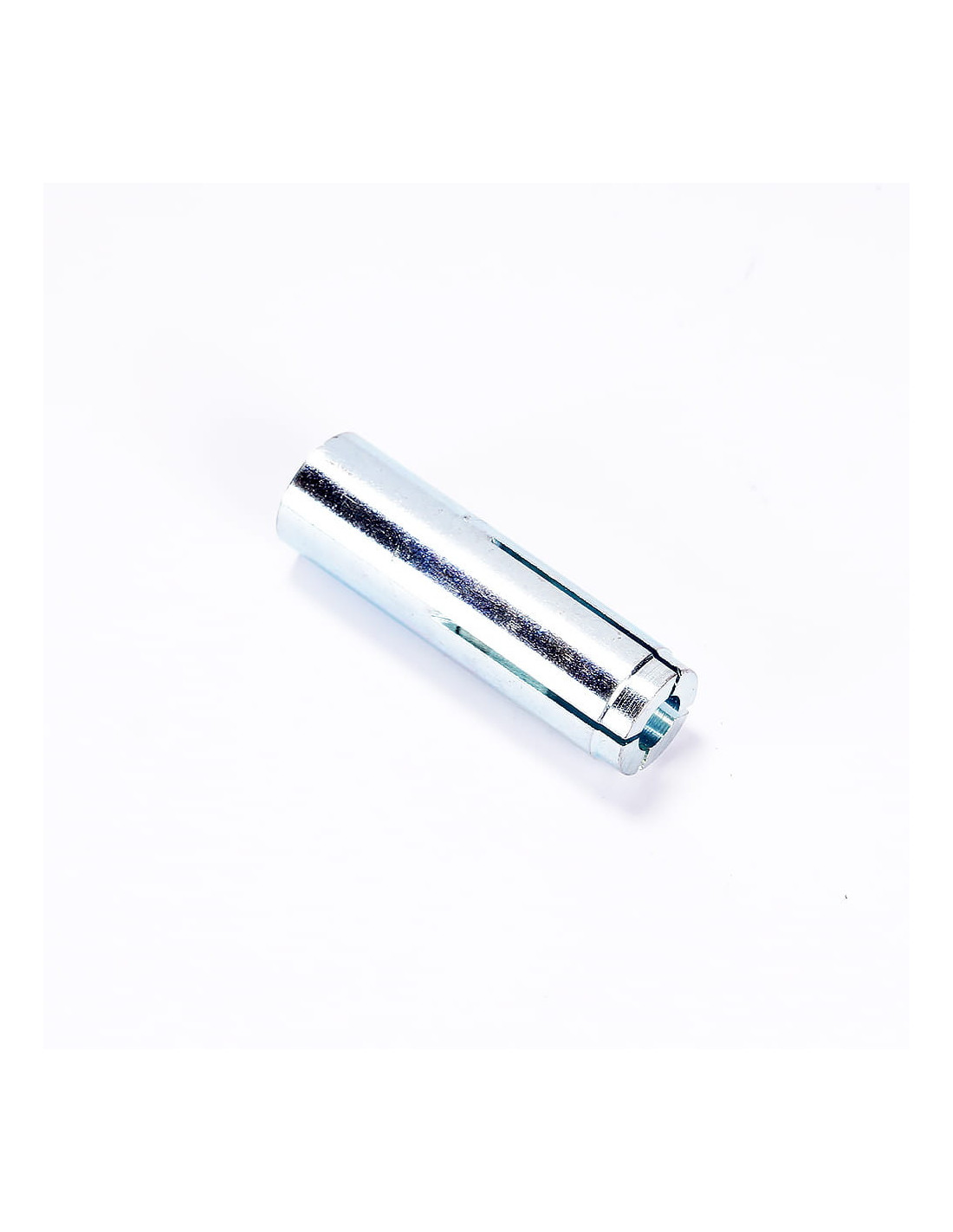

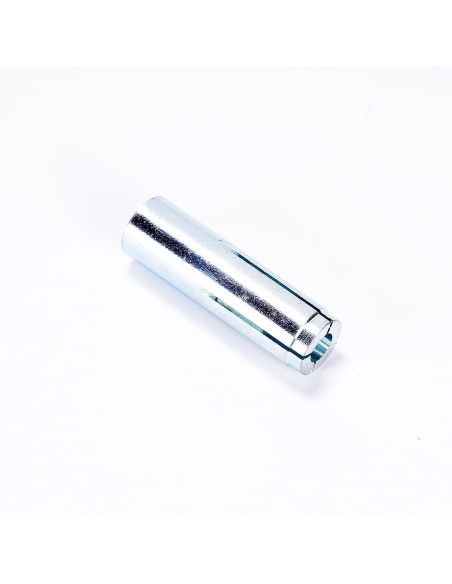

Stal ocynkowana.
Obszar zastosowania:
Jednopunktowe mocowanie: Standardowy beton od C20/25 do C50/60 (beton niespękany)
Mocowanie wielopunktowe: Kotwienie systemów nienośnych (M6–M16, beton spękany i niespękany)
np. prętów gwintowanych, konstrukcji metalowych, profili metalowych, krat, korytek kablowych, rur, szyn montażowych itp.
Może być używana w betonie < C20/25 i kamieniu naturalnym odpornym na ściskanie (bez aprobaty).
Może być używana wyłącznie w suchych pomieszczeniach.
Mała głębokość wierconego otworu.
Możliwość przenoszenia dużych obciążeń.
Wzrokowa kontrola osadzenia i ochrona dłoni podczas montażu narzędziem do oznaczania/osadzania kotew.
Mechaniczne narzędzie do osadzania kotew sprawia, że montaż jest szybszy i łatwiejszy.
Natychmiastowa gotowość do przenoszenia obciążeń bez czekania.
Przymocowaną część można łatwo wymontować w dowolnym momencie.
Mocowaną część można kotwić za pomocą śruby mocującej lub pręta gwintowanego.
Nie jest wymagane dokręcenie momentem montażowym.
Wiertło z ogranicznikiem z dołączanym narzędziem do osadzania kotew sprawia, że montaż jest szybszy i łatwiejszy. Dzięki pasującym wywierconym otworom zamontowanie jest jeszcze pewniejsze.
Średnica kotwy 10 mm
Długość kotwy (L H) 40 mm
Min./maks. wymagana głębokość wkręcania 11-15 mm
Materiał Stal
Powłoka Ocynkowane
Średnica znamionowa wiertła (d 0) 12 mm
Głębokość wierconego otworu (h 0) 40 mm
Efektywna głębokość kotwienia (h ef) 40 mm
Moment obrotowy przy kotwieniu (T inst) 15 Nm
Otwór przelotowy w elemencie przeznaczonym do połączenia (d f) 12 mm
Dopuszczenie ETA-02/0044; ETA-05/0120
