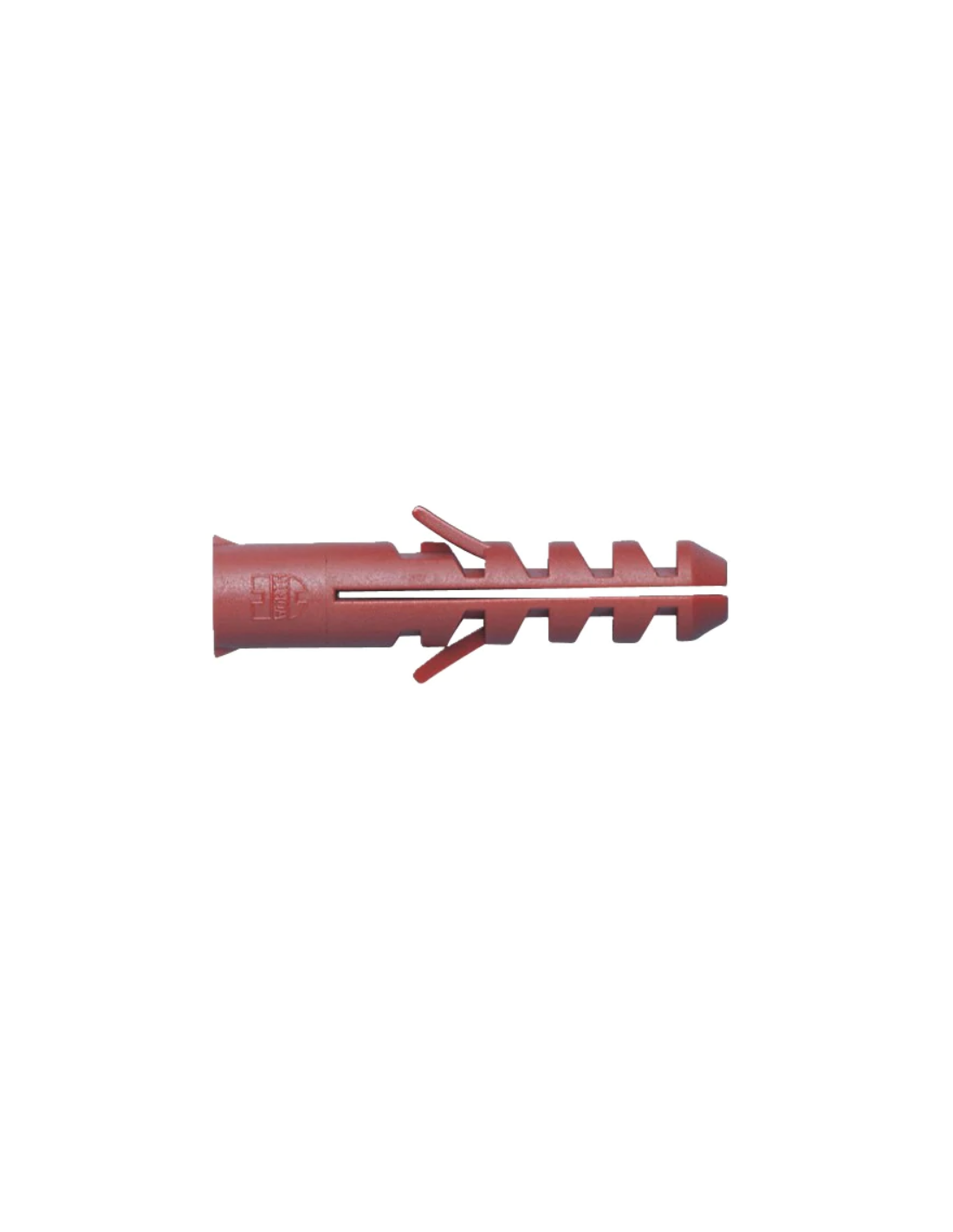

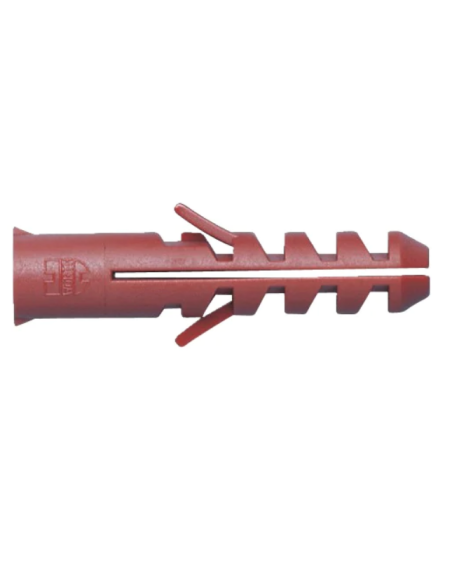

Kołek nylonowy, numer katalogowy: 903 14 75
Średnica kotwy
14 mm
Długość kotwy (l)
75 mm
Głębokość osadzania (h norm)
75 mm
Średnica znamionowa wiertła (d 0)
14 mm
Wymagana średnica wkrętu do drewna (d scr.wood)
10 - 12 mm
Wymagana średnica wkrętu do płyt wiórowych (d scr.particle)
12 mm
Min. wymagana średnica śruby
10 mm
Maks. wymagana średnica śruby
12 mm
Głębokość osadzenia (h s)
75 mm
Odległość pomiędzy osiami (a)
140 mm
Odstęp od krawędzi (a r)
70 mm
Głębokość wierconego otworu (t)
85 mm
Maks. wysokość mocowania (d a) - warunek
Zależnie od długości śrub
Wymagana długość śruby (l s) .- warunek
Grubość elementu montażowego (+ grubość tynku/materiału izolacyjnego) + długość kołków + średnica śrub
Kotwy z tworzyw sztucznych do małych obciążeń (mocowanie drugorzędne)
Poliamid (nylon) o wysokiej jakości
Bez fluorowców i silikonu
Odporny na temperatury od -40°C do +80°C
Ogranicznik wbijania zapobiega zbyt szybkiemu rozszerzaniu kołka podczas mocowania przelotowego
Blokada przeciwobrotowa zapobiega skręcaniu w wywierconym otworze
Trzon kołka zapobiega uszkodzeniom tynków i płytek
Montaż przelotowy i zawleczkowy
Do montażu zalecamy stosowanie wkrętu do kołka ASSY-D
Uwaga
Cegłę dziurawkę należy nawiercać wiertarką (bez używania mechanizmu udarowego)
Z otworu musi zostać usunięty pył pozostały po wierceniu
Długość wkręta = grubość mocowanej części (+ grubość tynku/izolacji) + długość kotwy + średnica wkręta
Obszar zastosowania
Kotwa z tworzywa sztucznego do małych obciążeń (mocowanie drugorzędne)
Można stosować w betonie, cegle pełnej, cegle pełnej sylikatowej i twardym kamieniu naturalnym
Odpowiednia do zabezpieczenia karniszy, półek ściennych, lekkich szafek ściennych, ramek na zdjęcia, kanałów kablowych, uchwytów kablowych, wyłączników elektrycznych, wieszaków na ręczniki, znaków, czujników ruchu, koszy wiszących itp.
Do mocowania elementów konstrukcyjnych w połączeniu ze śrubą do drewna lub płyt wiórowych (bez końcówki samowiercącej, przeciwgwintu lub gwintu pierścieniowego) (np. ASSY-D)
Do stosowania na zewnątrz lub w wilgotnych pomieszczeniach w połączeniu z wkrętem ze stali nierdzewnej
Produkt nieużywany, drobne ślady magazynowania. Produkt na magazynie
