Ethernet CAT5
Przewód zatwierdzony dla 600 V

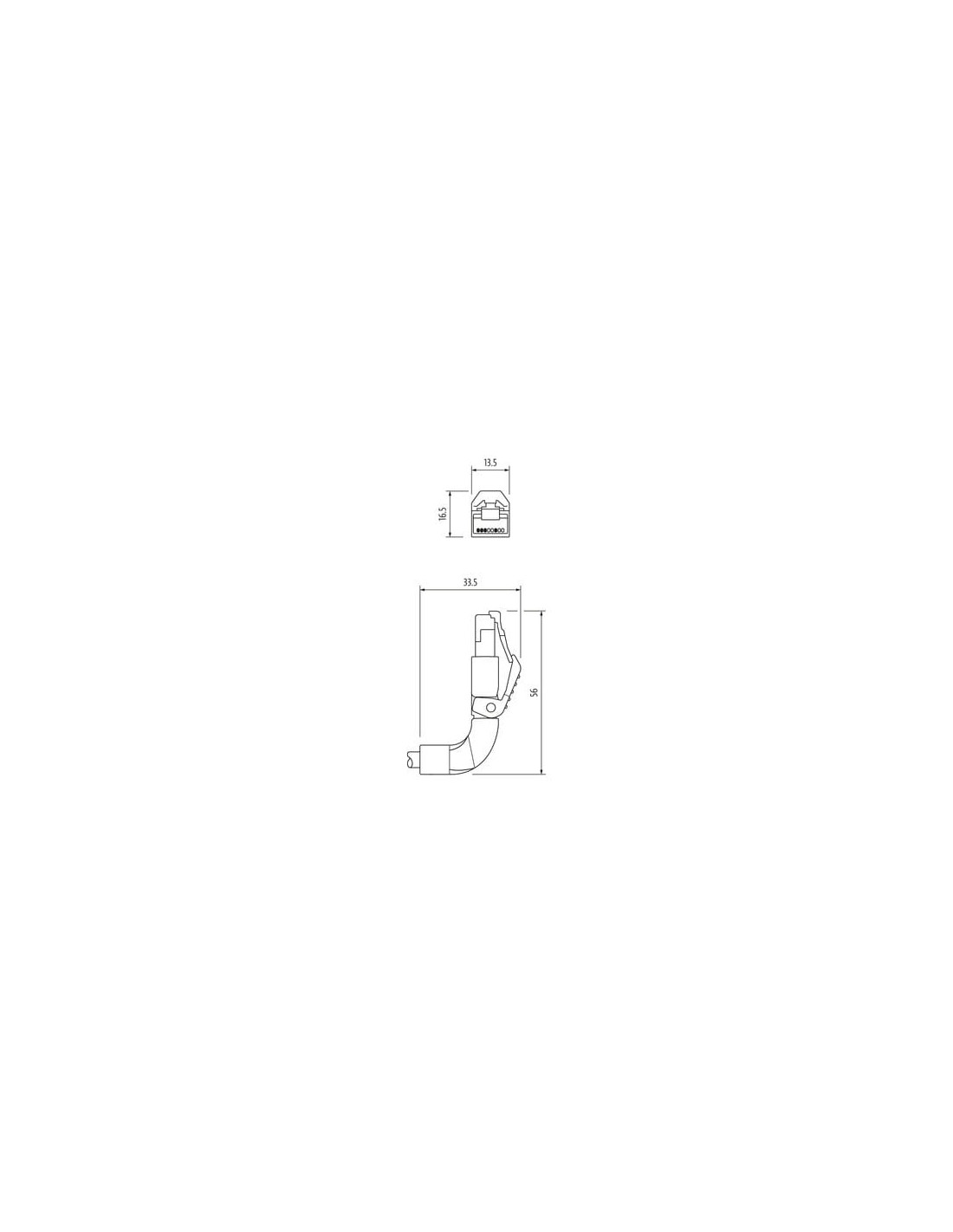

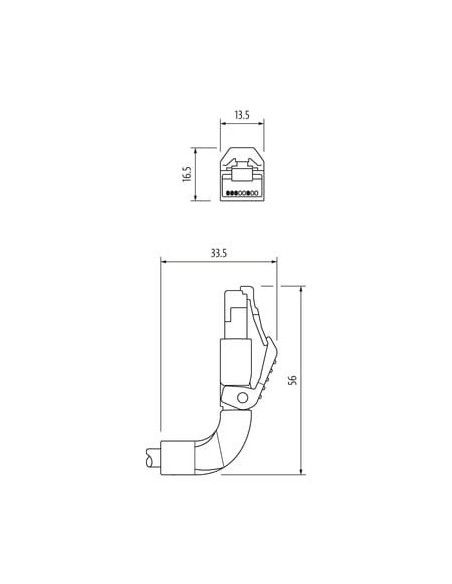

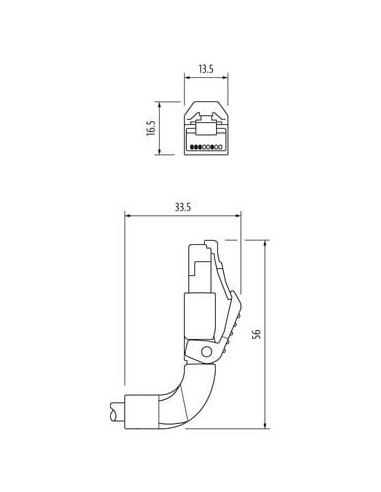

Męski prosty – męski 90° górny
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 659 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |

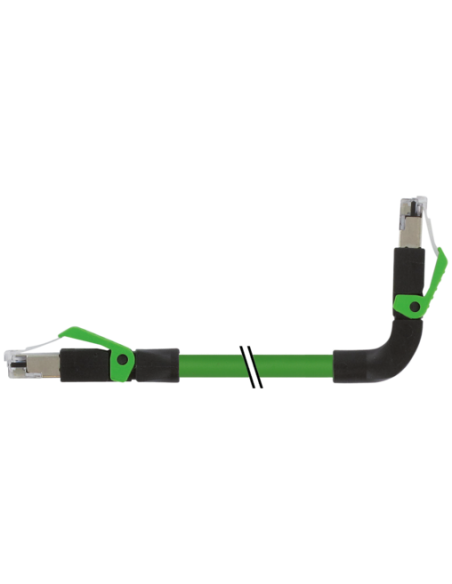

Kabel Ethernet RJ45 męski 0° do RJ45 męski 90° ekranowany – przewód przemysłowy Murrelektronik 7000-74327-6590030
Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° w górę to wysokiej jakości przewód połączeniowy, stworzony z myślą o zastosowaniach przemysłowych i automatyce. Wyposażony w złącza RJ45 (4-piny), umożliwia niezawodną i szybką transmisję danych w środowiskach wymagających trwałości oraz odporności na zakłócenia elektromagnetyczne, dzięki pełnemu ekranowaniu.
Wytrzymałość i niezawodność w wymagających warunkach
Solidna konstrukcja kabla – zastosowanie tworzywa PUR na płaszczu zewnętrznym oraz osłony PA – zapewnia wysoką odporność chemiczną i na oleje, co czyni ten produkt idealnym rozwiązaniem w trudnych warunkach przemysłowych. Stopień ochrony IP20 umożliwia bezpieczną eksploatację w środowiskach o niskim zapyleniu i zagrożeniu wilgocią, szczególnie tam, gdzie przewód jest włożony do gniazda.
Kabel sieciowy CAT5 do automatyki – kluczowe zastosowania
Kabel Ethernet CAT5 klasy D (zgodność z ISO/IEC 11801:2002 oraz EN 50173-1) doskonale nadaje się do zastosowań w:
- przemysłowych sieciach Ethernet,
- systemach automatyki i sterowania,
- maszynach produkcyjnych,
- szafach sterowniczych,
- połączeniach urządzeń w środowiskach narażonych na ruch i drgania.
Funkcjonalność i wygoda montażu – RJ45 męski 0° / 90°
Specjalna konstrukcja – jeden wtyk prosty (0°) oraz drugi wtyk kątowy (90° w górę) – umożliwia łatwe prowadzenie przewodów nawet w miejscach o ograniczonej przestrzeni instalacyjnej. Takie rozwiązanie sprawia, że kabel jest wyjątkowo praktyczny w szafach sterowniczych, rozdzielnicach oraz w aplikacjach, gdzie oszczędność miejsca odgrywa kluczową rolę.
Zaawansowane parametry transmisji danych
Przewód umożliwia niezawodną transmisję danych z prędkością do 100 Mbit/s w trybie Full Duplex, gwarantując sprawne połączenia w systemach wymagających szybkiego i stabilnego transferu informacji. Ekranowanie kabla (oplot miedziany, ocynowany, skuteczność do 85%) skutecznie minimalizuje zakłócenia elektromagnetyczne, zapewniając płynną komunikację między urządzeniami.
Właściwości kabla idealne do środowisk przemysłowych
- Odporność na ścieranie, oleje i substancje chemiczne (przy odpowiednim doborze do aplikacji).
- Bardzo dobra elastyczność oraz odporność na promieniowanie UV.
- Temperatura pracy: od -40°C do +80°C (w instalacjach stałych), od -30°C do +70°C (w ruchu).
- Promień gięcia: 5 x średnica zewnętrzna (dla instalacji stałych), 12 x średnica zewnętrzna (dla ruchu).
- Trwałość mechaniczna: przewód wytrzymuje do 2 milionów cykli zginania (w torach prowadzących).
Bezpieczeństwo i zgodność z normami
Kabel posiada ważne certyfikaty (m.in. cURus), spełnia wymagania dotyczące odporności na płomień (UL 1581, IEC 60332-2-2) oraz obciążalności prądowej zgodnie z normami przemysłowymi. Wysoka jakość materiałów izolacyjnych (bezhalogenowe, bezołowiowe, wolne od FCKW) sprzyja bezpieczeństwu i ochronie środowiska.
Budowa i konstrukcja optymalna do przemysłu
- Długość przewodu: 0,3 m
- Skrętka czteroprzewodowa (biały, żółty, niebieski, pomarańczowy).
- Przekrój żył: 22 AWG (miedź, 7-drutowa linka).
- Materiał płaszcza: PUR, o wysokiej odporności na ścieranie oraz elastyczności.
- Blokada zatrzaskowa RJ45 – szybkie i pewne podłączenie.
Kabel Ethernet RJ45 – niezawodne połączenie dla automatyki
Wysokiej jakości kabel połączeniowy Ethernet CAT5 RJ45-RJ45 0°/90° to doskonały wybór wszędzie tam, gdzie liczą się niezawodność, wytrzymałość i pewność transmisji danych w środowisku przemysłowym. Dzięki pełnemu ekranowaniu oraz solidnej budowie przewód sprawdzi się zarówno w automatyce, jak i w standardowych instalacjach sieciowych wymagających odporności na trudne warunki użytkowania.
