Rama montowana RJ45 do blokady push-pull, z wkładką RJ45 i złączem kablowym IDC
8-piny
Ethernet CAT6A
10 Gbit/s
z uszczelka
ze śrubami mocującymi
Do prostokątnego wycięcia montażowego
| Liczba biegunów | 8 |
| Norma produktu | IEC 61076-3-117 V.14 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 56,5 V |
| Prąd roboczy na styk maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | Ethernet |
| Częstotliwość transmisji maks. | 500 MHz |
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10000 MBit/s |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Rezystancja izolacji min. | 500 MΩ |
Dane mechaniczne | Dane materiałowe
| Combustibility class (UL94) | V-0 |
| Materiał uszczelka | NBR |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Push Pull |
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 9 mm |
| Wysokość | 42 mm |
| Szerokość | 22,2 mm |
| Głębokość | 51 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -10 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Parametry zacisków
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

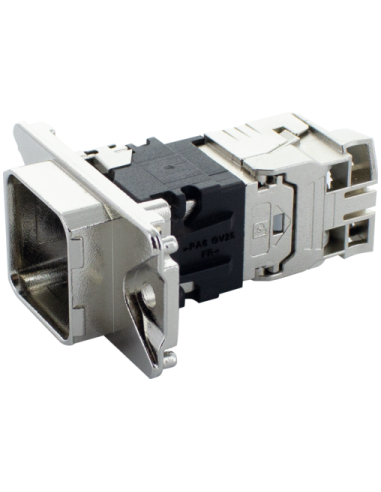

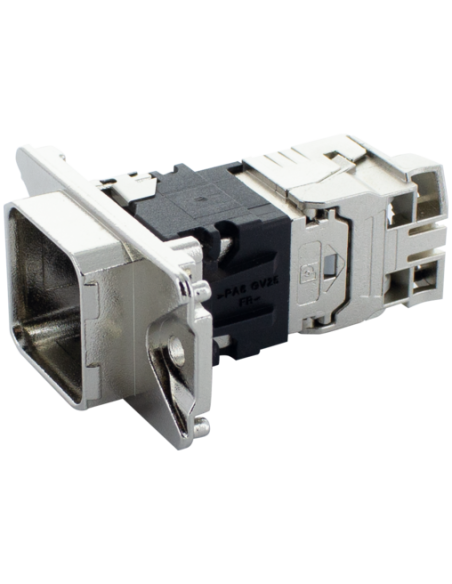

Przepust ścienny do pchająco-ciągnącego RJ45 7000-99595-0000000 – Nowoczesne złącze do Ethernet CAT6A
Przepust ścienny do pchająco-ciągnącego RJ45 o kodzie 7000-99595-0000000 to wysokiej jakości komponent przeznaczony do przemysłowych instalacji sieciowych, wymagających niezawodności, szczelności i łatwości montażu. Produkt wyposażony jest w 8-pinowe złącze RJ45 z technologią push-pull oraz złącze kablowe IDC, co pozwala na sprawne i bezpieczne podłączenie przewodów bez konieczności lutowania.
Zastosowanie przemysłowe i zalety montażu przepustu RJ45
Dzięki wysokiej szczelności (stopień ochrony IP67) oraz odporności na pył i wilgoć, przepust ścienny doskonale sprawdza się w wymagających warunkach przemysłowych, halach produkcyjnych oraz wszędzie tam, gdzie trwałość i niezawodność połączenia sieciowego mają kluczowe znaczenie. Montaż w prostokątnym wycięciu obudowy zapewnia szybkie osadzenie oraz bezproblemową integrację z panelami maszyn, szafami sterowniczymi czy urządzeniami automatyki.
- Idealny do instalacji Ethernet CAT6A – zapewnia transfer danych do 10 Gbit/s oraz obsługuje częstotliwość transmisji do 500 MHz.
- Trwała konstrukcja – obudowa wykonana z cynkowego odlewu ciśnieniowego gwarantuje wytrzymałość mechaniczną i ochronę przed zakłóceniami EMI.
- Łatwy i szybki montaż – dzięki technologii push-pull oraz zaciskom IDC instalacja przebiega bez użycia specjalistycznych narzędzi.
- Optymalna ochrona połączeń – dołączona uszczelka z NBR zapewnia szczelność i bezpieczeństwo nawet w trudnych warunkach środowiskowych.
- Uniwersalne zastosowanie – doskonały do sieci przemysłowych, systemów automatyki, szaf sterowniczych, urządzeń medycznych i laboratoriów oraz infrastruktury IT wymagającej solidnych i trwałych połączeń RJ45.
Specjalne cechy techniczne przepustu ściennego RJ45
Przepust wyposażony jest w zaciski IDC, które umożliwiają szybkie podłączenie przewodów o zakresie zaciskowym od 4,5 mm do 9 mm. Obudowa o klasie palności UL94 V-0 zapewnia zwiększoną ochronę przeciwpożarową. Minimalna rezystancja izolacji wynosząca 500 MΩ zwiększa bezpieczeństwo eksploatacji.

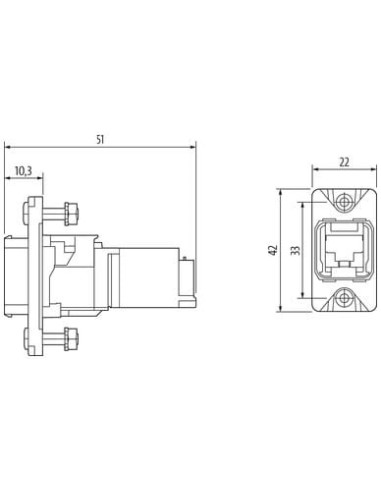

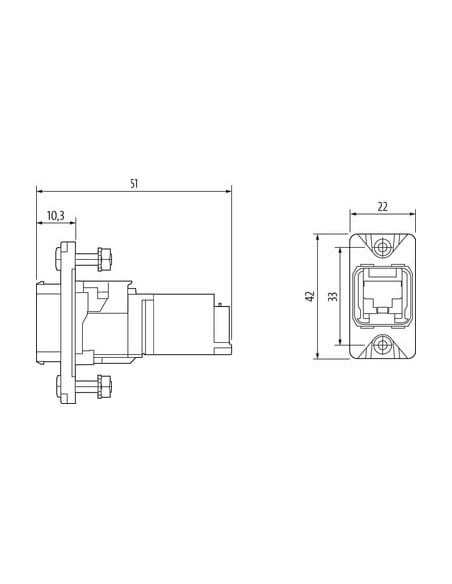

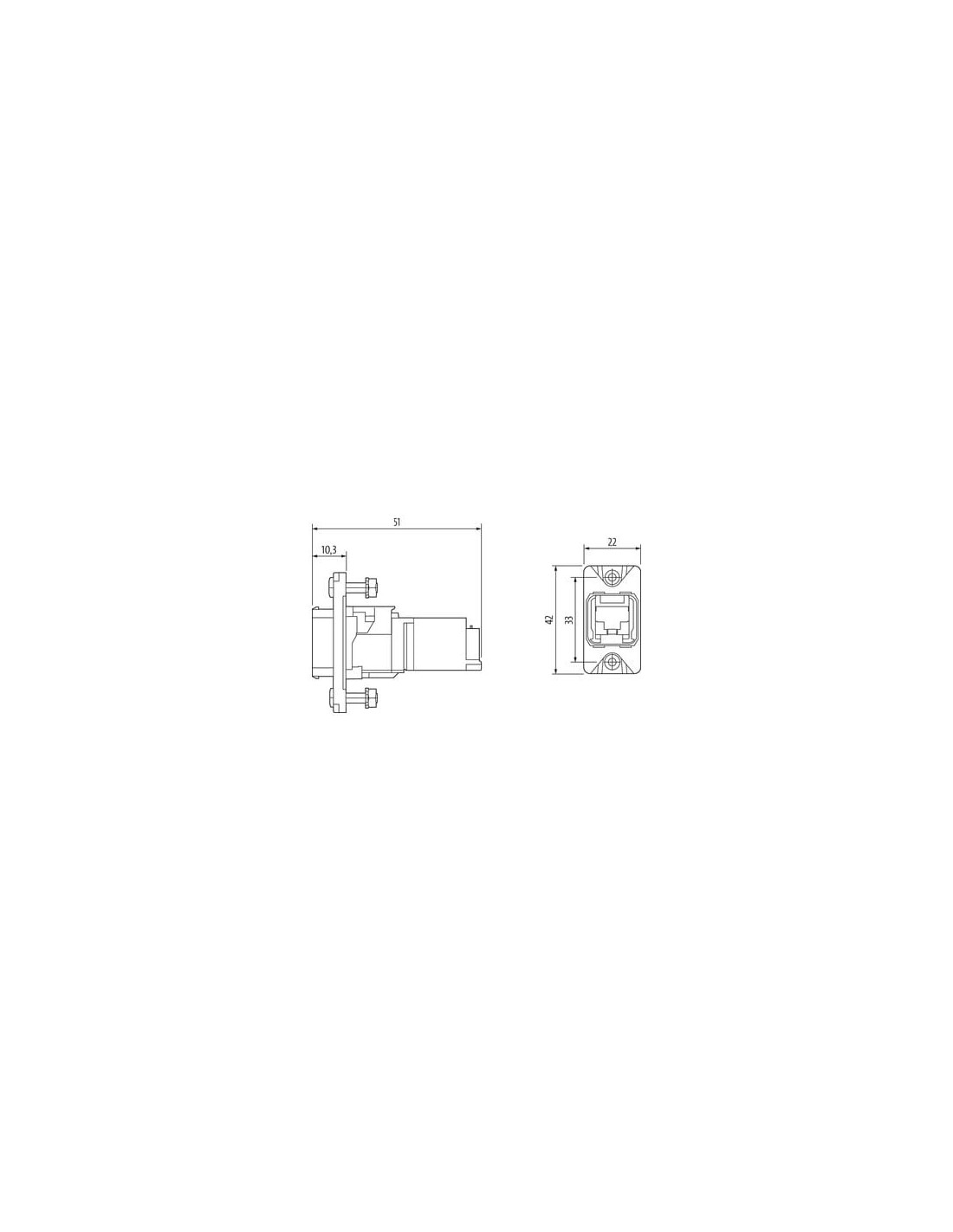

Dzięki temperaturze pracy od -10°C do 60°C przepust sprawdza się zarówno w chłodniach, jak i w cieplejszych środowiskach produkcyjnych. Wymiary (wysokość 42 mm, szerokość 22,2 mm, głębokość 51 mm) pozwalają na łatwą integrację nawet w ograniczonych przestrzeniach montażowych.
Typowe zastosowania złącza przemysłowego RJ45 push-pull
- Szybkie i pewne połączenia sieciowe w szafach sterowniczych
- Automatyka przemysłowa oraz maszyny produkcyjne
- Panele operatorskie i urządzenia pomiarowe
- Systemy monitoringu oraz telekomunikacja
- Urządzenia wymagające szczelnego i odpornego na zakłócenia połączenia RJ45
Przepust ścienny do pchająco-ciągnącego RJ45 pozwala na budowę niezawodnych i szczelnych połączeń sieciowych wszędzie tam, gdzie ochrona przed kurzem, wilgocią i uszkodzeniami mechanicznymi jest priorytetem.
