Zakres mocowania (Ø kabla)
3.5...6 mm
0.14 ... 0.25 mm²; 0.14 ... 0.34 mm² (flex)
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,25 mm² |
| Przekrój przyłącza ruchomego min. | 0,14 mm² |
| Przekrój przyłącza ruchomego maks. | 0,34 mm² |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 0,7 mm |
| Wire insulation diameter max. | 1,6 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Moment obrotowy | 0,8 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 80 °C |

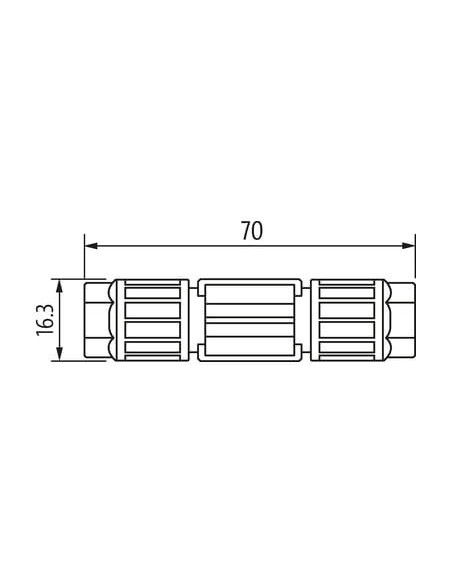

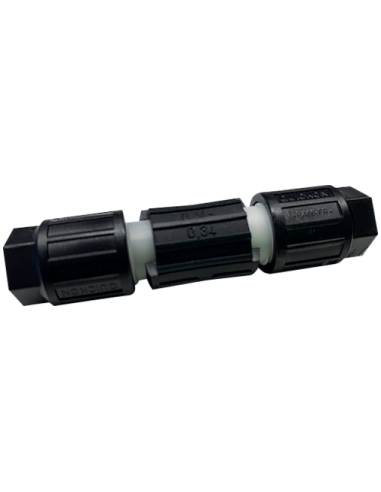

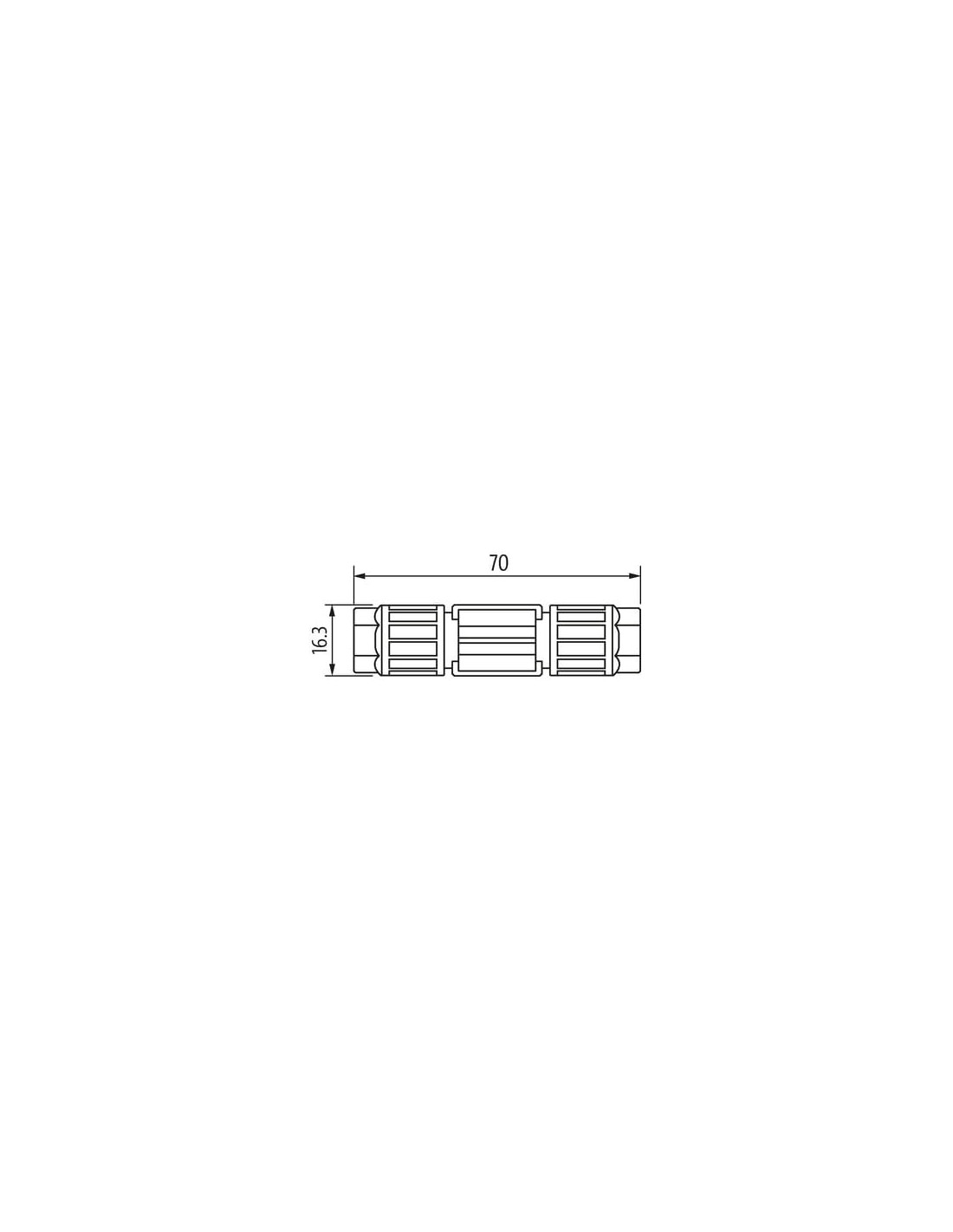

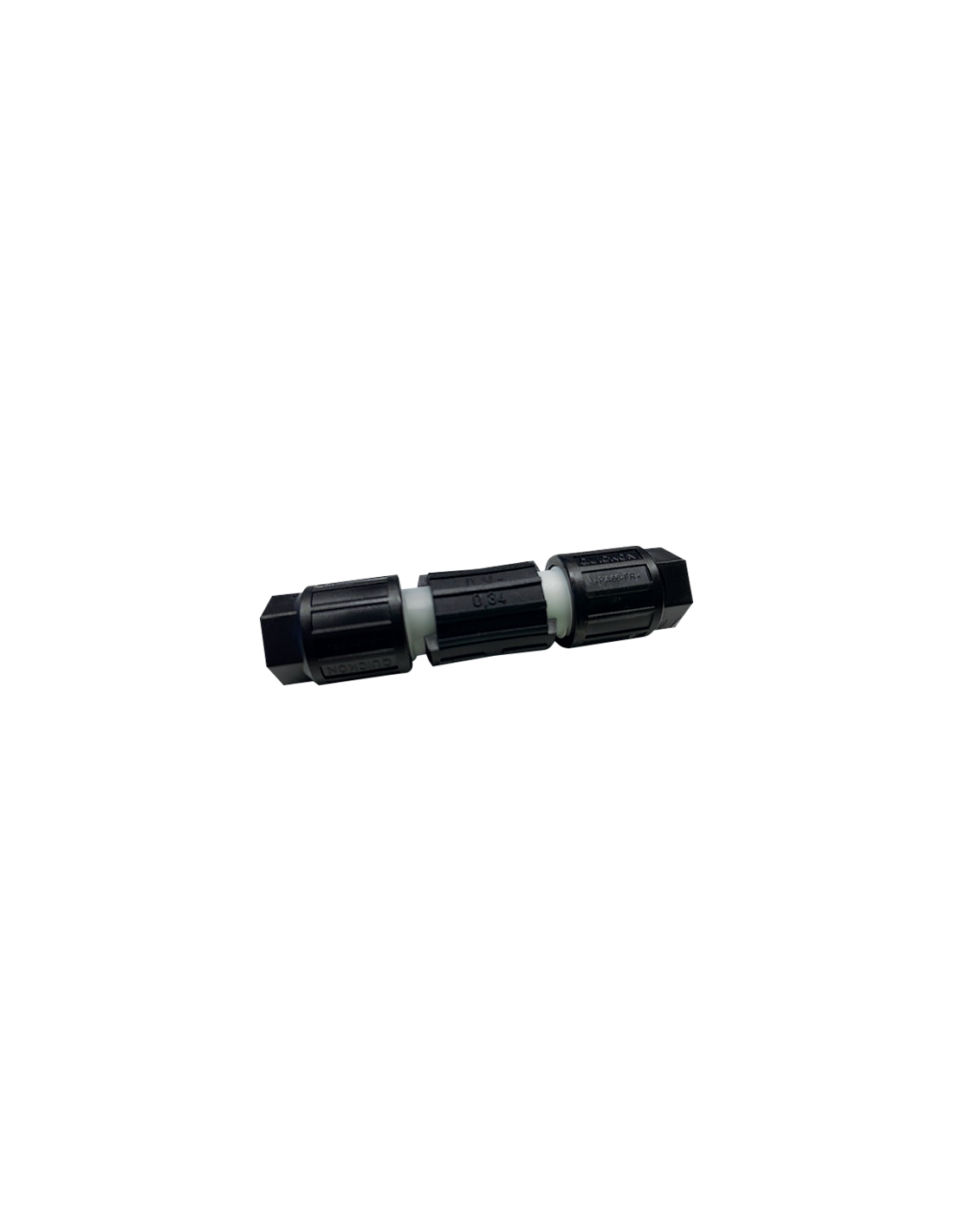

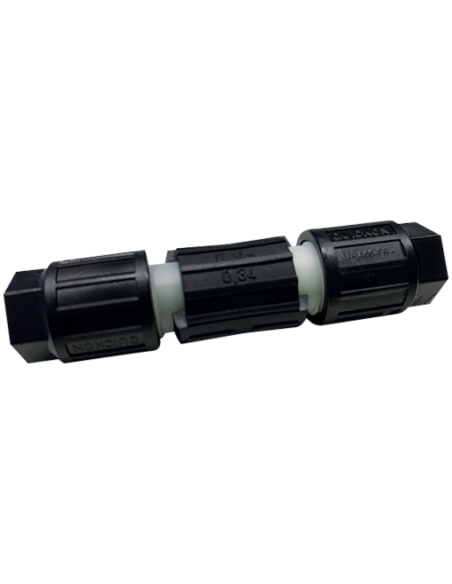

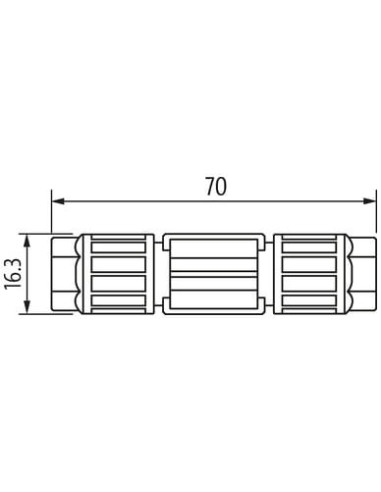

Łącznik przewodów M12 IP65/IP67 do kabli o średnicy 3,5-6 mm – kod produktu 7000-99331-0000000
Łącznik przewodów o kodzie 7000-99331-0000000 to wysokiej jakości element przeznaczony do łączenia przewodów w warunkach wymagających podwyższonej ochrony przed czynnikami zewnętrznymi. Dzięki zastosowaniu obudowy z wytrzymałego tworzywa PA oraz wysokiemu stopniowi ochrony IP65 i IP67, sprawdza się zarówno w środowisku przemysłowym, jak i na zewnątrz.
Łącznik M12 umożliwia łatwy i szybki montaż przewodów o średnicy zewnętrznej od 3,5 do 6 mm. Technika połączenia oparta na zaciskach IDC (Insulation Displacement Connection) pozwala na bezpieczne i trwałe połączenie przewodów o przekroju od 0,14 do 0,34 mm², minimalizując ryzyko błędów instalacyjnych oraz zapewniając stabilność w trudnych warunkach eksploatacji.
Najważniejsze zalety i cechy łącznika przewodów M12
- Wysoka odporność na wodę i pył dzięki klasom szczelności IP65/IP67 – idealny do zastosowań zewnętrznych i przemysłowych, a także w warunkach podwyższonego ryzyka zalania i zapylenia.
- Zakres pracy w szerokim przedziale temperatur: od -40°C do +80°C – gwarantuje niezawodność nawet w ekstremalnych warunkach.
- Uniwersalność montażu – kompatybilność z kablami o szerokim zakresie średnic oraz z przewodami zarówno sztywnymi, jak i elastycznymi.
- Wytrzymała budowa (materiał PA) – odporność na uszkodzenia mechaniczne, działanie promieniowania UV oraz substancji chemicznych.
- Bezpieczna praca do 125 V AC/DC oraz 5 A – odpowiedni do przesyłania sygnałów oraz zasilania urządzeń.
Zastosowanie łącznika przewodów M12 – możliwe obszary wykorzystania
Łącznik przewodów M12 znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – integracja elementów sterujących, czujników oraz siłowników w rozdzielnicach i instalacjach maszynowych.
- Energetyka oraz technika oświetleniowa – szybkie, pewne połączenia kablowe w systemach zasilania i oświetlenia zewnętrznego lub wewnętrznego.
- Systemy monitoringu, instalacje kamer przemysłowych oraz infrastruktura teletechniczna.
- Połączenia instalacji w trudnych warunkach atmosferycznych – budownictwo, ogrody, instalacje zewnętrzne.
Zalety konstrukcyjne i użytkowe łącznika M12
Montaż łącznika nie wymaga lutowania ani specjalistycznych narzędzi, dzięki czemu instalacja jest szybka, wygodna i ogranicza przerwy w pracy systemów. Solidność wykonania, zabezpieczenie przed przypadkowym rozłączeniem oraz odporność na drgania czynią ten produkt odpowiednim wszędzie tam, gdzie liczy się niezawodność i trwałość połączenia elektrycznego.
Łącznik przewodów M12 zapewnia profesjonalne, bezpieczne i szczelne połączenia przewodów w różnorodnych instalacjach elektrycznych, automatyki i elektroniki.
