PROFIBUS
Terminator
Żeński
M12, 4-piny
Kodowanie B
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |

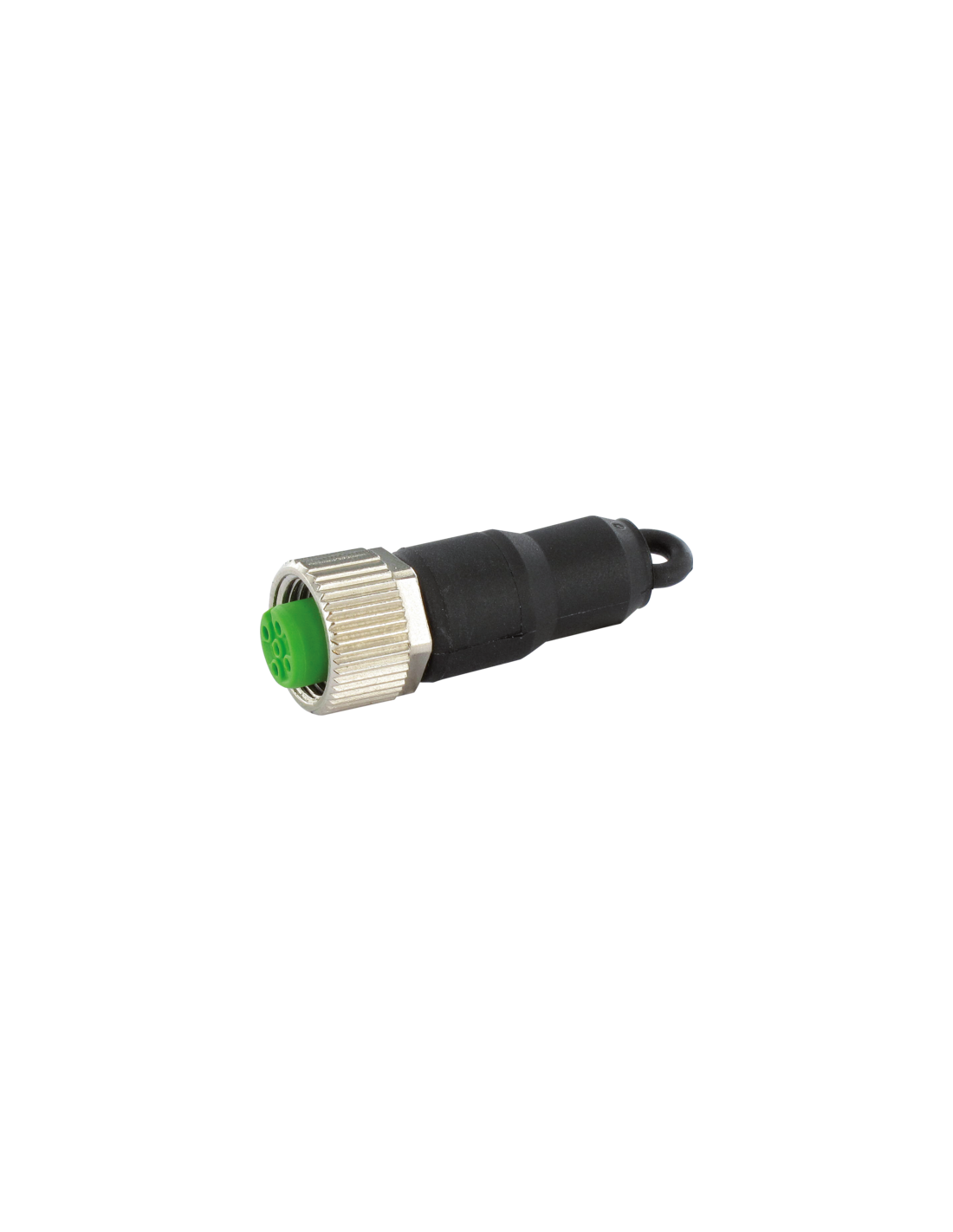

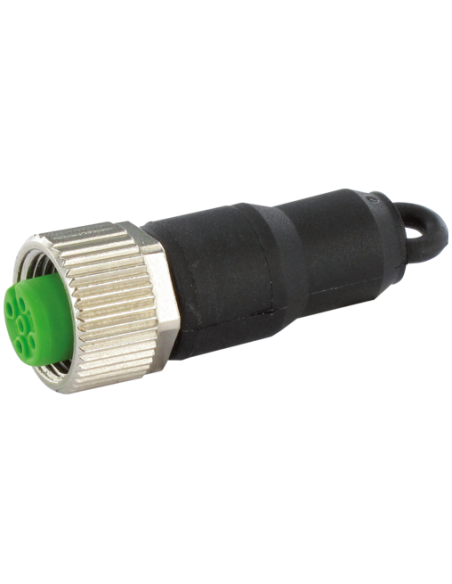

Terminator M12 żeński Profibus – profesjonalne zakończenie magistrali przemysłowej
Terminator M12 żeński Profibus o oznaczeniu 7000-14091-0000000 to specjalistyczny element przeznaczony do systemów automatyki przemysłowej. Jego główną funkcją jest zapewnienie prawidłowego zakończenia magistrali Profibus, co pozwala na stabilne działanie sieci danych w trudnych warunkach przemysłowych.
Najważniejsze cechy i zastosowanie terminatora Profibus M12
Terminator Profibus M12 w wersji żeńskiej został wyposażony w 4-pinowe złącze B-kodowane. Dzięki standardowi M12 jest kompatybilny z szeroką gamą urządzeń wykorzystywanych w automatyce, robotyce i przemyśle. Stopień ochrony IP67 zapewnia niezawodność nawet w wilgotnych, zapylonych i trudnych warunkach środowiskowych.
- Stabilizuje transmisję sygnału w sieci Profibus, eliminując zakłócenia końcowe.
- Szybki i łatwy montaż – montaż poprzez włożenie i przykręcenie, zabezpieczony przed wstrząsami.
- Solidna konstrukcja: niklowana powłoka, korpus z odlewu ciśnieniowego cynku – wysoka odporność mechaniczna.
- Szeroki zakres temperatur pracy: od -25°C do 85°C, umożliwiający montaż także w wymagających aplikacjach.
- Maksymalne napięcie robocze: do 30 V DC, maksymalny prąd na styk 4 A.
- Zgodność z normami bezpieczeństwa (EN IEC 60529, UL), co pozwala na stosowanie w certyfikowanych instalacjach przemysłowych.
Budowa i połączenia – terminator Profibus M12 żeński

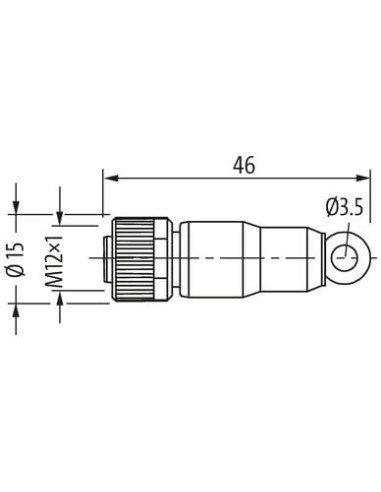

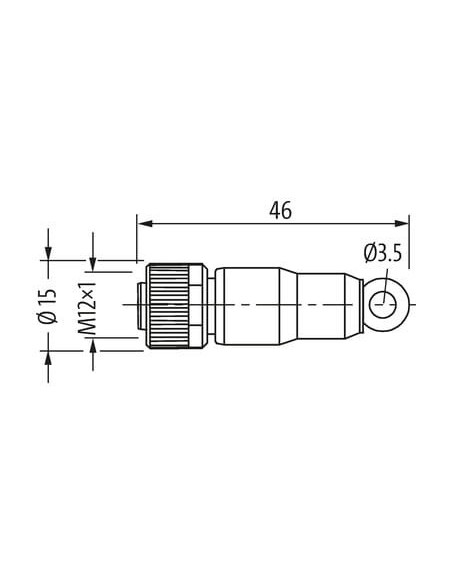

Złącze żeńskie 4-pinowe M12 w standardzie Profibus wyróżnia się kompaktową, ergonomiczną konstrukcją (długość 46 mm, średnica 15 mm), co umożliwia integrację w miejscach o ograniczonej przestrzeni. Sposób kodowania typu B (B-coded) zapewnia poprawne podłączenie w sieciach automatyki.

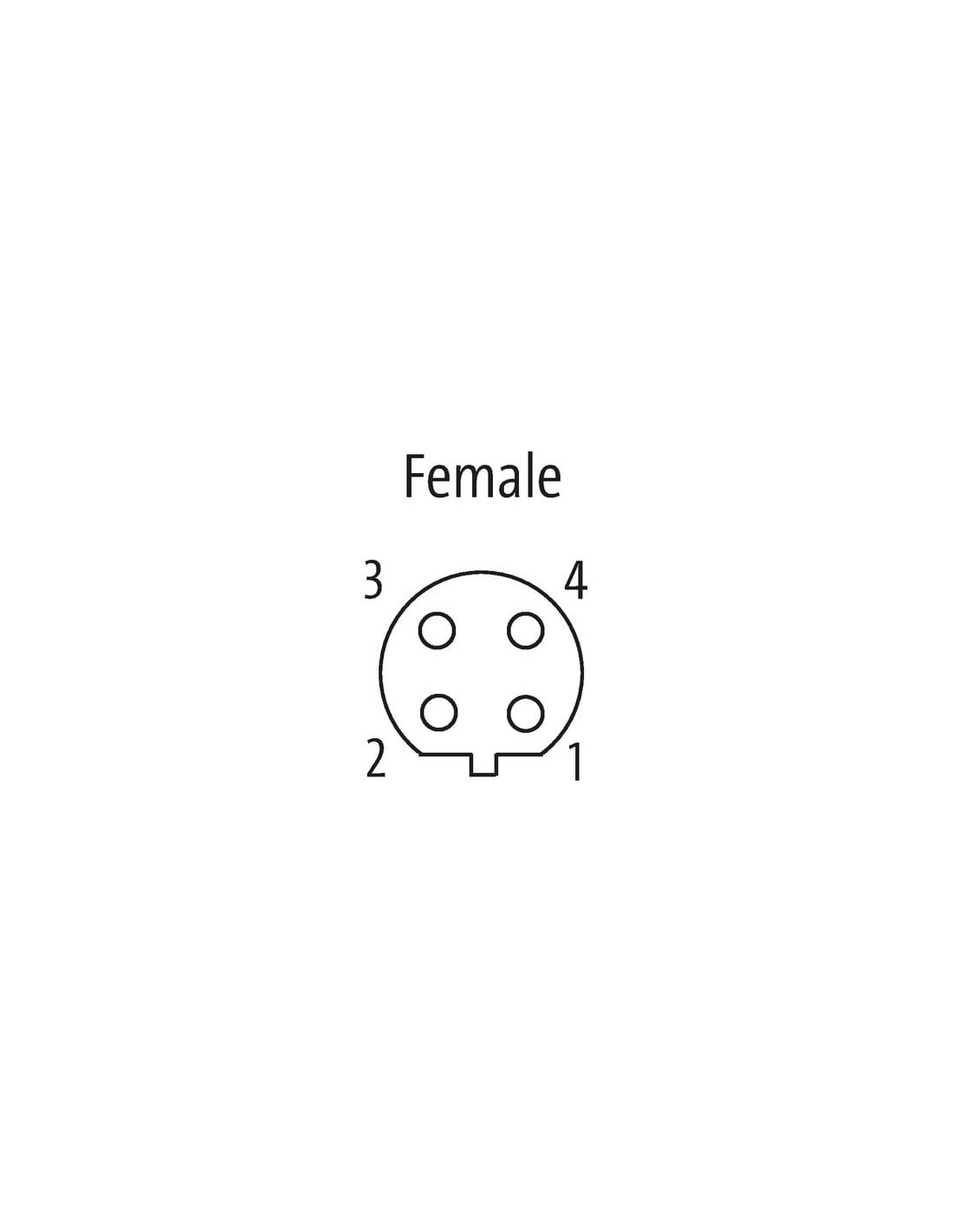

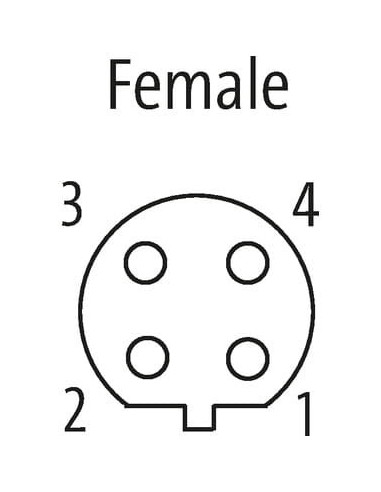

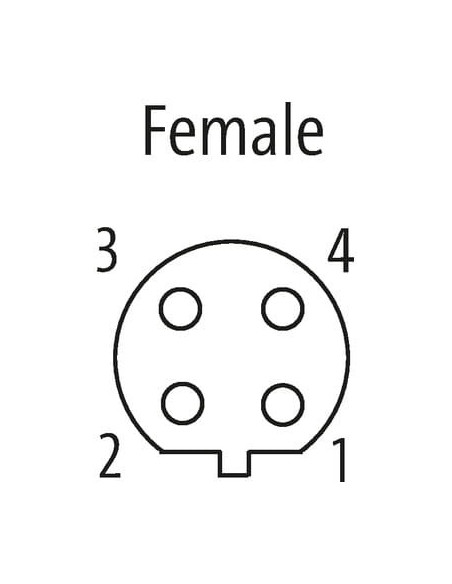

- Wyprowadzenia pinów opisane zgodnie z diagramem producenta.

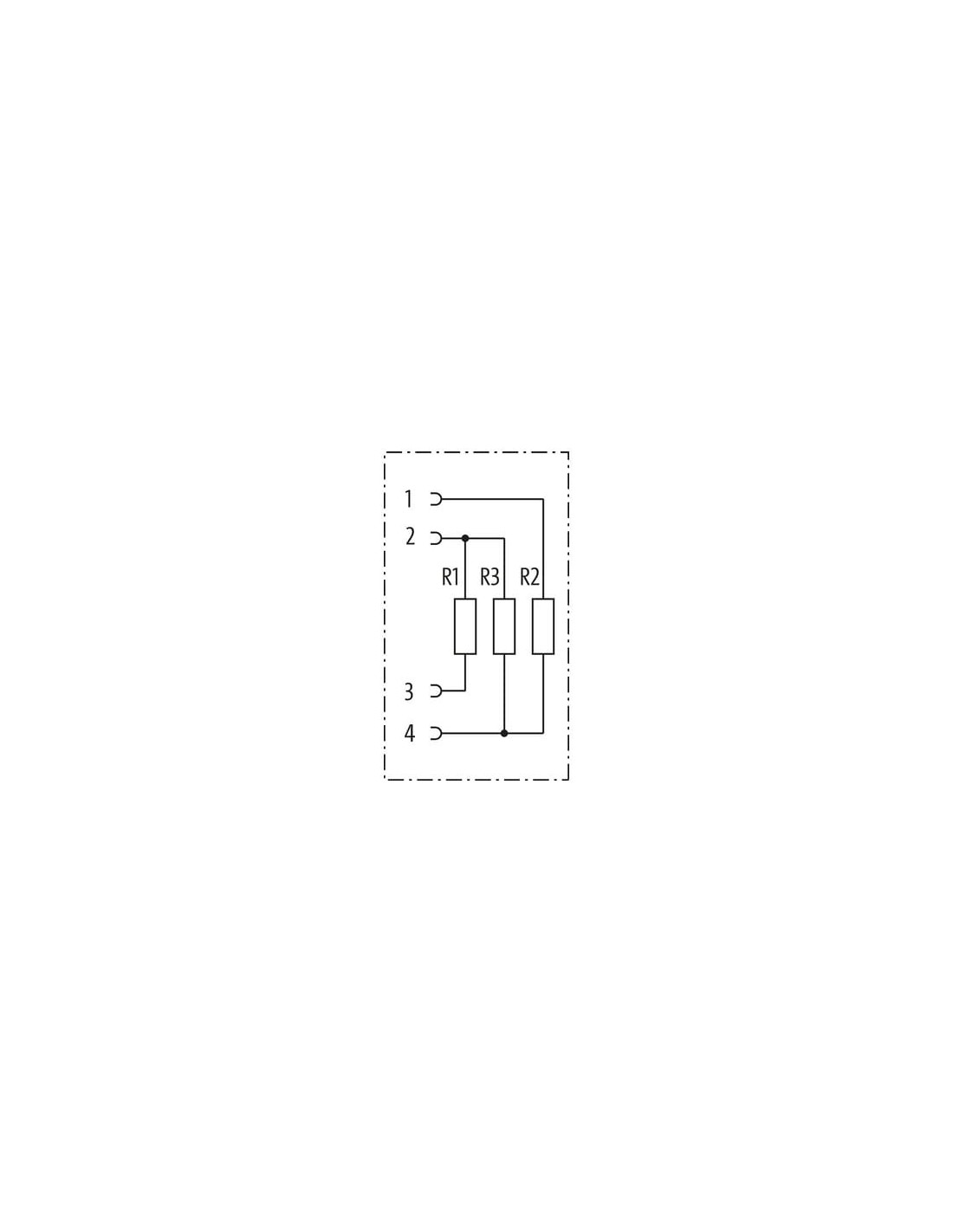

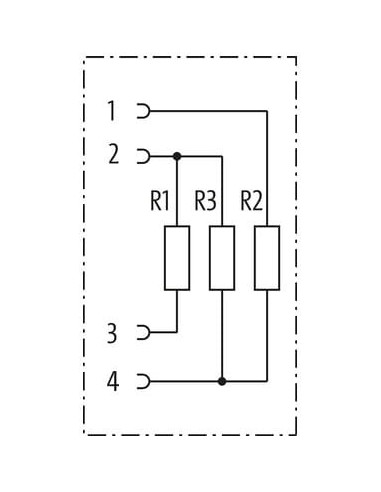

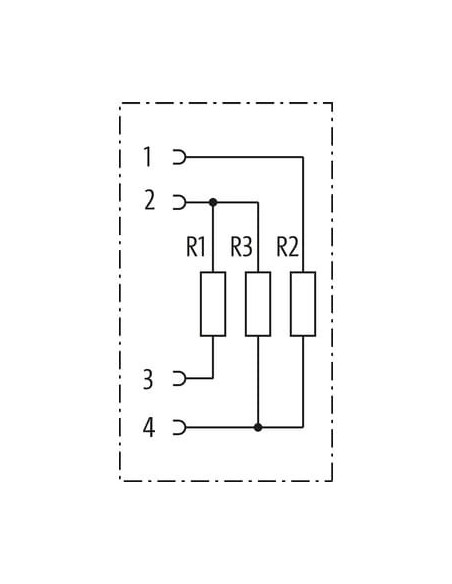

- Wbudowany układ rezystorów terminujących zapewnia odpowiednie zakończenie linii danych.
- Łatwość integracji i serwisowania dzięki standardowemu mocowaniu M12x1.
Zastosowanie terminatora M12 Profibus w przemyśle
Terminator M12 żeński Profibus znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne zakończenie magistrali komunikacyjnej – w automatyce fabrycznej, systemach sterowania, maszynach przemysłowych, liniach produkcyjnych oraz w infrastrukturze sieci komunikacyjnych Profibus. Zapewnia niezawodność transmisji i minimalizuje ryzyko błędów komunikacyjnych.
Terminatory Profibus M12 są nieodzownym elementem w instalacjach wymagających najwyższego poziomu odporności na zakłócenia i bezpieczeństwa pracy całej sieci automatyki.
