PROFIBUS
Terminator
Męski
M12, 4-piny
Kodowanie B
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |

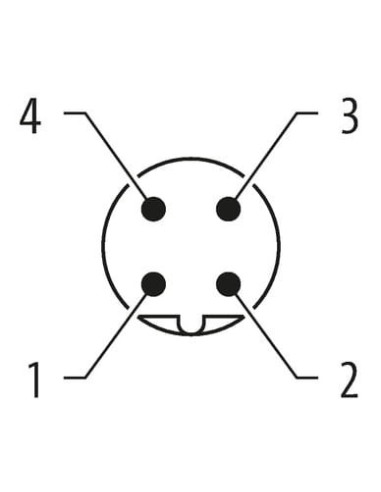

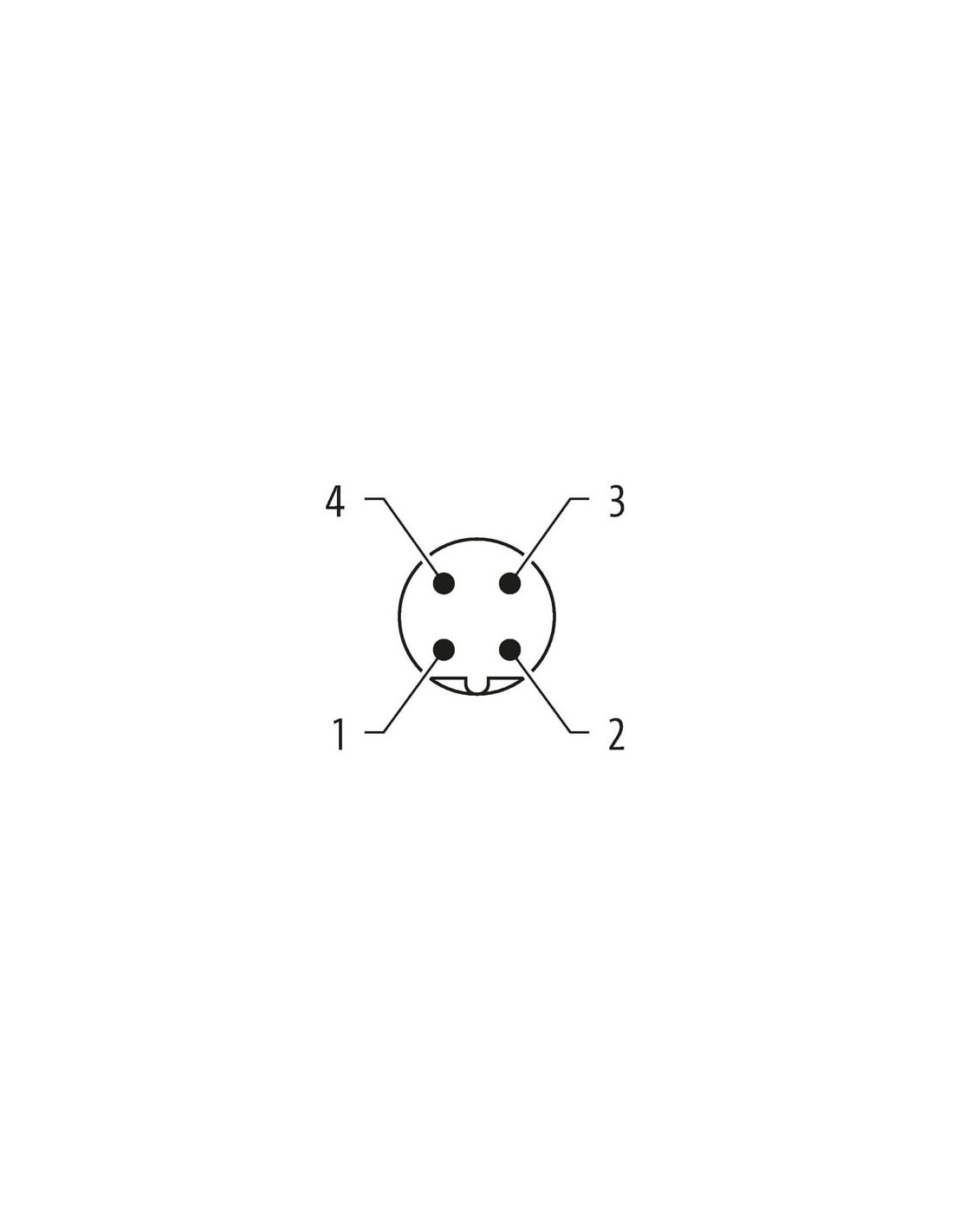

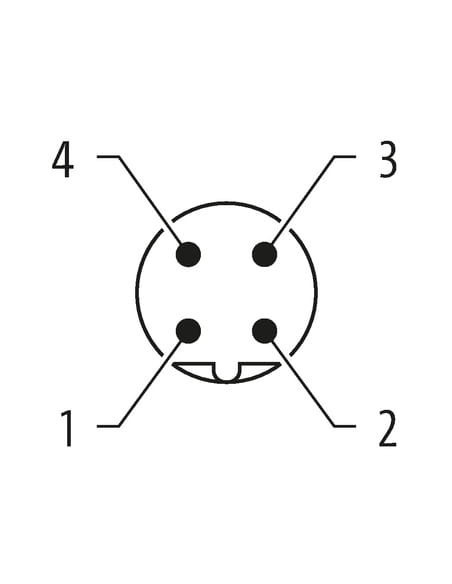

Instalowanie | Układ pinów
| Kodowanie | B |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |

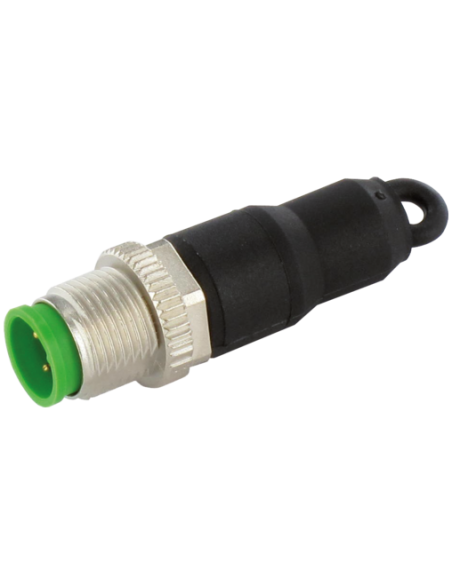

Terminator M12 dla Profibus kod B 7000-14041-0000000 – profesjonalne zakończenie magistrali Profibus

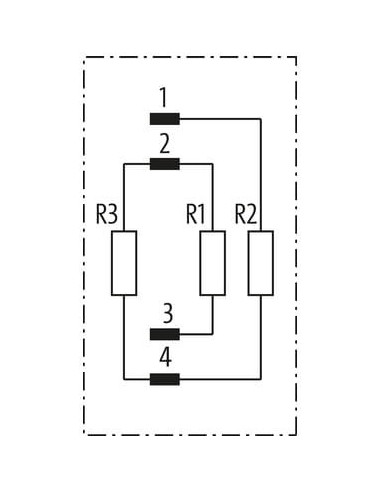

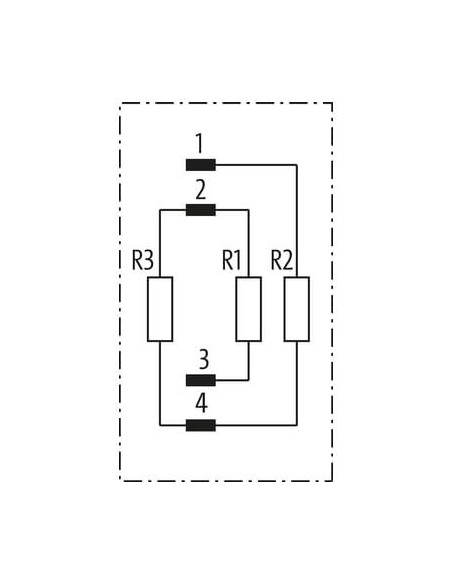

Terminator M12 dla Profibus to specjalistyczny element przeznaczony do **zakończenia oraz ochrony linii komunikacyjnych Profibus**. Stosowany jest w instalacjach przemysłowych, zapewniając poprawne funkcjonowanie sieci i minimalizację zakłóceń w transmisji danych. Dzięki kodowaniu B oraz zastosowaniu precyzyjnych rezystorów terminujących, gwarantuje stabilność i niezawodność połączeń w komunikacji przemysłowej.
Najważniejsze zalety terminatora Profibus M12 kod B
- Pewność transmisji sygnału – kompatybilność z systemem Profibus, stabilizacja sygnału oraz eliminacja odbić w linii transmisyjnej.
- Prosta i szybka instalacja – montaż poprzez włożenie i dokręcenie, co sprawia, że nadaje się do zastosowań zarówno stacjonarnych, jak i mobilnych.
- Trwała obudowa – wykonana z niklowanego odlewu cynkowego oraz tworzywa sztucznego, zapewnia odporność na uszkodzenia mechaniczne oraz wpływ czynników zewnętrznych.
- Stopień ochrony IP67 – terminator odporny na wilgoć i pył, co umożliwia użytkowanie w trudnych warunkach przemysłowych.
- Odporność temperaturowa – działa w szerokim zakresie temperatur od -25°C do 85°C, co sprawia, że sprawdzi się w wymagających aplikacjach.
Zastosowanie terminatora M12 w sieciach Profibus
Terminator M12 dla Profibus jest niezastąpiony podczas instalacji magistrali w automatyce przemysłowej, logistyce, systemach sterowania maszyn, liniach technologicznych oraz systemach transportowych. Jego zastosowanie pozwala na:
- Zapewnienie integralności transmisji danych w obrębie magistrali Profibus.
- Redukcję zakłóceń elektromagnetycznych.
- Zapobieganie odbiciom sygnału i błędom komunikacyjnym, które mogą wystąpić w otwartych końcach linii transmisyjnej.
- Bezproblemową współpracę z urządzeniami przemysłowymi wyposażonymi w złącza M12 z kodowaniem B.
Budowa i parametry techniczne

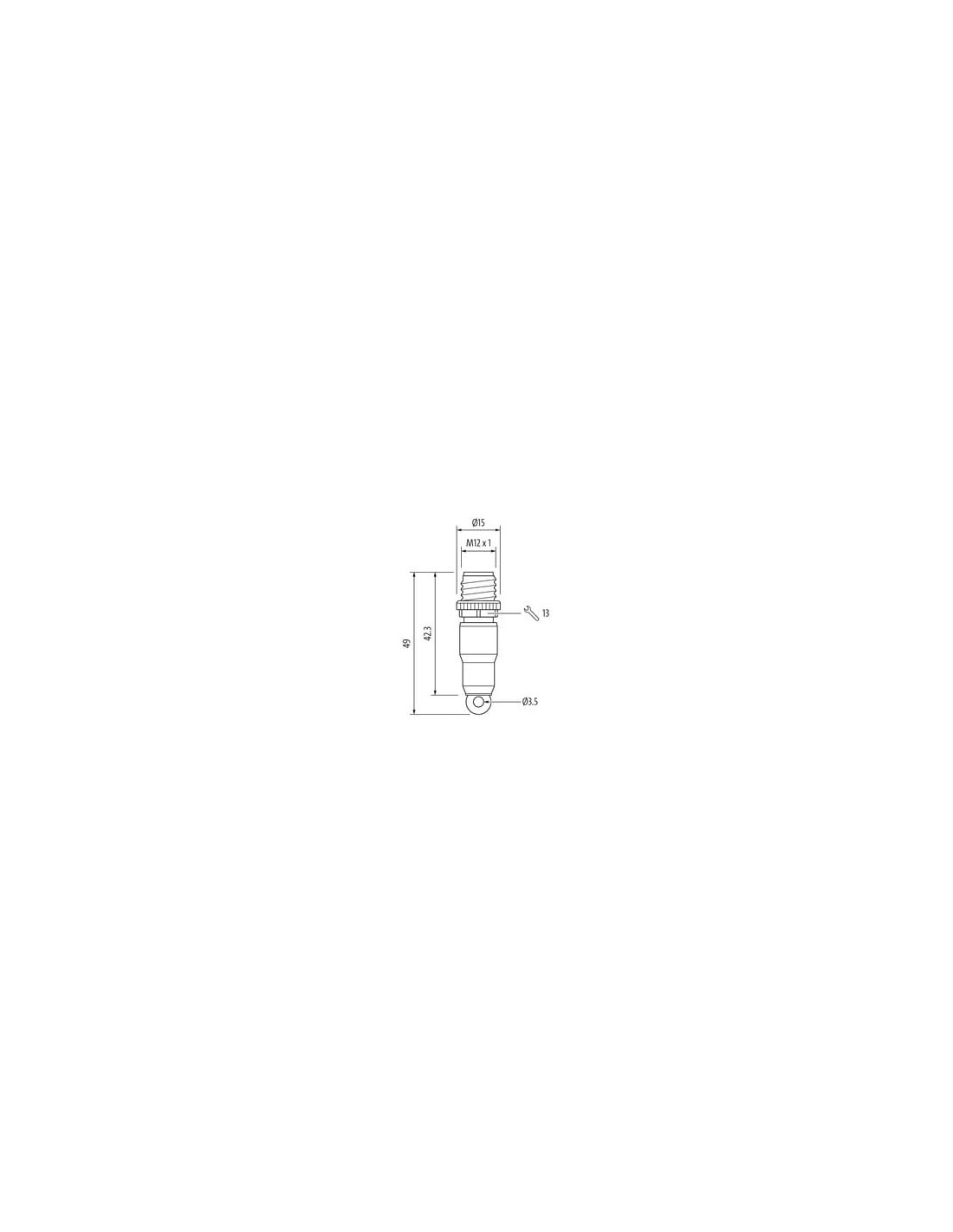

Terminator Profibus M12 posiada męskie złącze M12 (4-piny, kodowanie B), charakteryzuje się momentem dokręcania 0,6 Nm oraz gwintem M12 x 1. Odpowiedni dobór materiałów oraz solidna konstrukcja przekładają się na wysoką jakość połączenia oraz bezpieczeństwo użytkowania.
Wysoki poziom ochrony IP67 sprawia, że terminator można stosować nawet w środowiskach o wysokim stopniu zapylenia i obecności wilgoci.
Gdzie stosować terminatory M12 Profibus?
Typowe zastosowania obejmują sieci komunikacyjne Profibus w przemyśle, sterowniach, automatyce budynkowej, centrach logistycznych oraz wszędzie tam, gdzie wymagane jest zakończenie linii transmisji danych zgodnie z normami Profibus. Wytrzymałość, szczelność oraz niezawodność przekładają się na długoletnią i bezproblemową eksploatację terminatora, co jest szczególnie istotne w środowiskach przemysłowych.
