okrągły (M50)
Sprzedaż tylko w opakowaniach
Średnica kabla (7)× 3...6.5 mm, (1)× 6...10 mm
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Grubość blachy min. (mocowanie zatrzaskowe) | 1,5 mm |
| Grubość blachy maks. (mocowanie zatrzaskowe) | 2 mm |
| Grubość blachy min. (mocowanie śrubowe) | 1,5 mm |
| Grubość blachy maks. (mocowanie śrubowe) | 2 mm |
| Wysokość | 33 mm |
| Szerokość | 58 mm |
| Głębokość | 58 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |

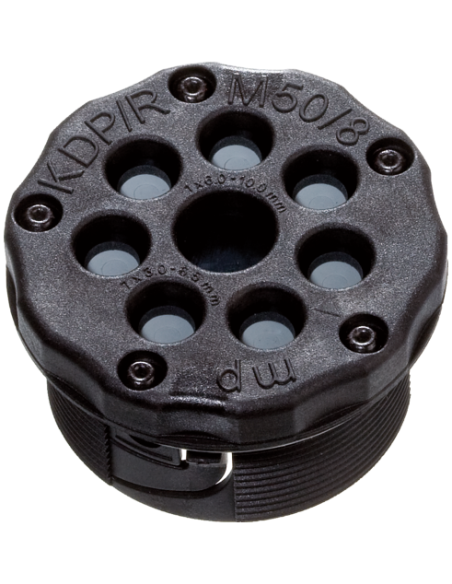

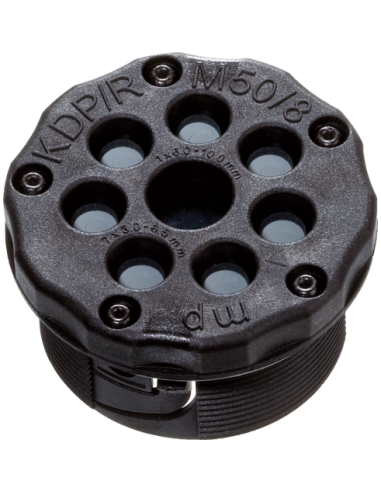

Przepust kablowy Modlink MSDD KDP/R M50/8 – Niezawodna ochrona i organizacja kabli
Przepust kablowy Modlink MSDD KDP/R M50/8 to specjalistyczny element stosowany w instalacjach elektrycznych i automatyce przemysłowej, który umożliwia szczelne i bezpieczne wprowadzanie kabli do rozdzielnic, szaf sterowniczych oraz obudów maszyn. Produkt o numerze katalogowym 4000-70703-0500080 zapewnia skuteczną ochronę przewodów oraz ułatwia ich zarządzanie nawet w trudnych warunkach przemysłowych.
Uniwersalne zastosowanie przepustu kablowego M50
Przepust kablowy M50/8 doskonale sprawdza się w miejscach, gdzie wymagane jest przeprowadzenie wielu kabli przez jedną przegrodę, zachowując przy tym wysoki stopień szczelności oraz ochrony mechanicznej. Znajduje zastosowanie w:
- szafach sterowniczych i rozdzielnicach elektrycznych,
- obudowach automatyki przemysłowej,
- maszynach produkcyjnych oraz urządzeniach technologicznych,
- systemach przesyłu danych, energii i sygnałów.
Wytrzymałość i parametry techniczne przepustu kablowego
Obudowa przepustu została wykonana z trwałego tworzywa sztucznego PA, co gwarantuje odporność na działanie czynników mechanicznych oraz chemicznych, pozwalając na długotrwałą pracę nawet w wymagających warunkach przemysłowych. Przepust oferuje wysoki stopień ochrony IP65 zgodny z normą EN IEC 60529, chroniąc instalację przed pyłem, kurzem i strumieniami wody.
Dzięki zoptymalizowanym wymiarom – wysokość 33 mm, szerokość i głębokość po 58 mm – przepust kablowy Modlink MSDD umożliwia montaż w miejscach o ograniczonej przestrzeni montażowej.
Możliwości montażu i konfiguracji kabli
Przepust przewidziano zarówno do montażu przykręcanego, jak i zatrzaskowego, na blachach o grubości od 1,5 do 2 mm. Konstrukcja pozwala na wprowadzenie różnych kabli:
- 7 kabli o średnicy 3...6,5 mm,
- 1 kabla o średnicy 6...10 mm.
Elastyczność rozmiarów otworów przepustów ułatwia prowadzenie kabli sygnałowych, zasilających i sterowniczych, minimalizując ryzyko uszkodzenia izolacji oraz ograniczając naprężenia mechaniczne.
Odporność na warunki środowiskowe
Przepust Modlink MSDD KDP/R M50/8 jest przystosowany do pracy w szerokim zakresie temperatur roboczych od -30°C do 70°C. Wytrzymałość na zmienne warunki otoczenia czyni go uniwersalnym rozwiązaniem dla wielu branż, w tym przemysłu spożywczego, motoryzacyjnego, maszynowego oraz instalacji elektrycznych.
Przepust kablowy M50/8 to niezawodny komponent do profesjonalnych zastosowań, zapewniający bezpieczeństwo, porządek w trasowaniu przewodów oraz długowieczność instalacji.
