24-piny
Zacisk sprężynowy typu push-in
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Prąd roboczy maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG | 14 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski wtykowe sprężynowe |
Ochrona urządzenia | Elektryczna
| Kategoria przepięcia (EN 50178) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

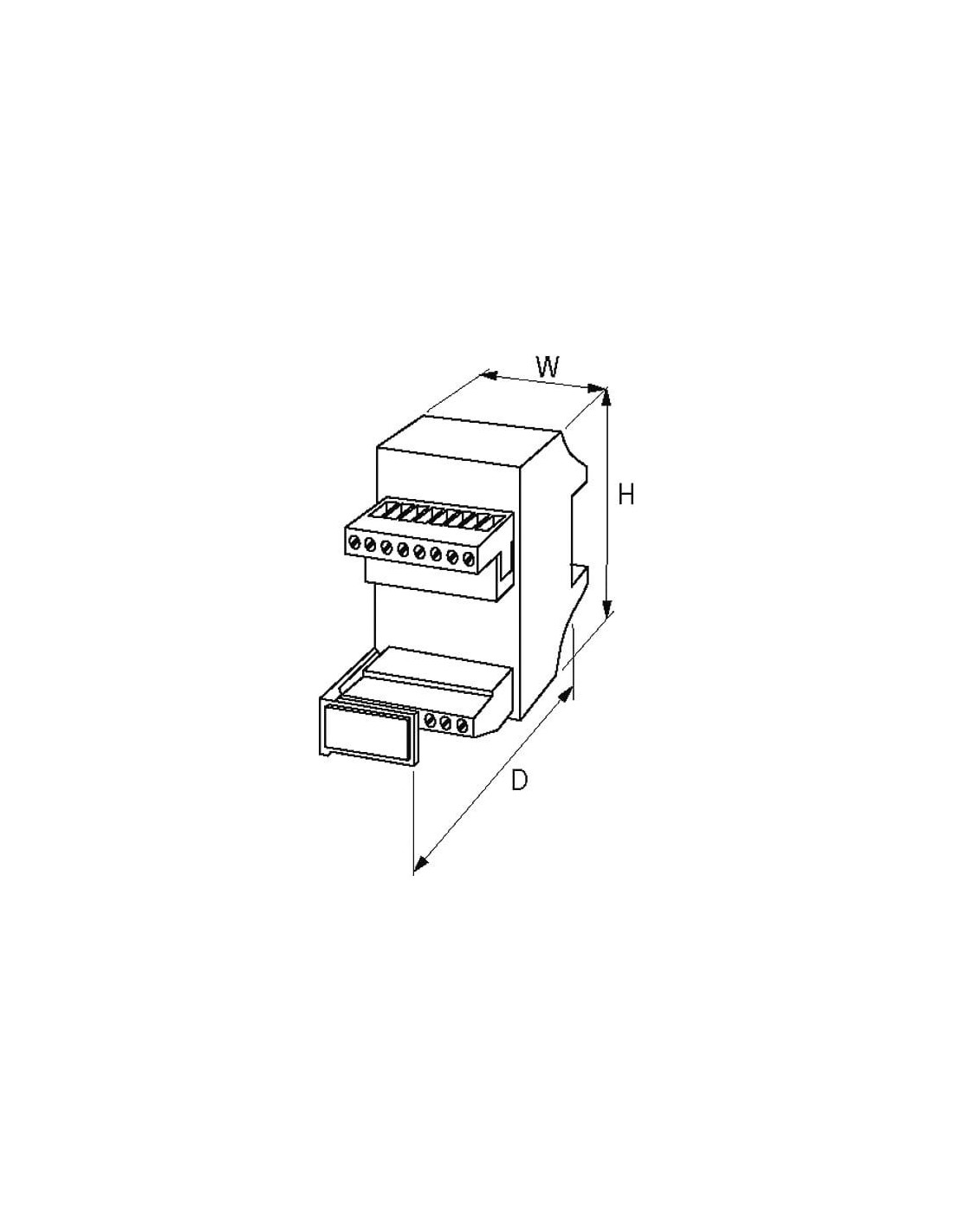

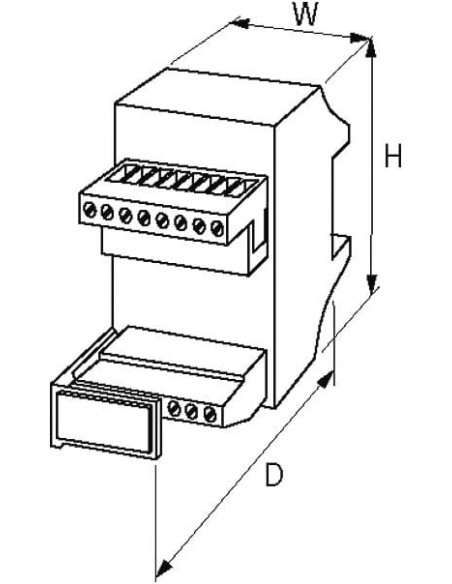

| Wysokość | 75 mm |
| Szerokość | 70 mm |
| Głębokość | 75 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

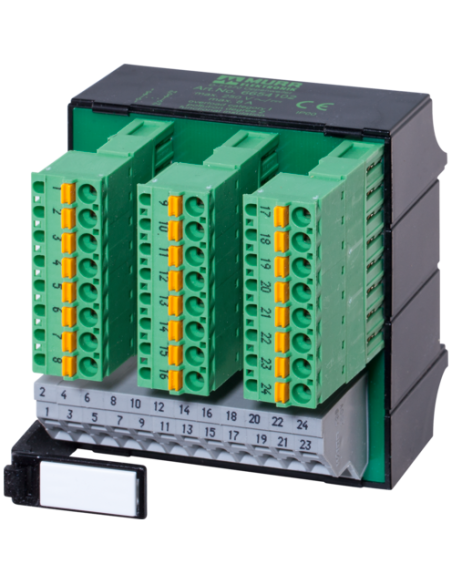

Złącze LUGS 24 250V/8A – 24-pinowy moduł zaciskowy do szafy sterowniczej
Złącze LUGS 24 250V/8A (kod produktu: 6654102) to wysokiej jakości, kompaktowy moduł przeznaczony do montażu na szynę DIN. Wyposażony w 24-pinowe zaciski sprężynowe typu push-in, umożliwia szybkie i bezpieczne podłączanie przewodów, gwarantując stabilne połączenia elektryczne w instalacjach automatyki oraz systemach sterowania.
Główne zalety złącza LUGS 24 250V/8A
- Wygoda montażu – dzięki technologii push-in oraz montażowi na szynie DIN (EN 60715), instalacja złącza jest szybka i nie wymaga użycia specjalistycznych narzędzi.
- Bezpieczne i trwałe połączenia – zastosowanie sprężynowych zacisków zapewnia pewny styk i odporność na poluzowanie przewodów, nawet przy drganiach i wibracjach.
- Wysoka odporność elektryczna – złącze obsługuje napięcie robocze do 250 V AC oraz maksymalny prąd 8 A, co pozwala na szerokie zastosowanie w różnorodnych układach elektrycznych.
- Kompaktowe wymiary – urządzenie charakteryzuje się wymiarami 75 x 70 x 75 mm (wysokość x szerokość x głębokość), dzięki czemu łatwo zmieści się w szafach rozdzielczych oraz rozbudowanych systemach sterowniczych.
- Uniwersalność – zakres temperatur pracy od -20°C do 60°C oraz dopuszczalny przekrój przewodów do 2,5 mm² (AWG 14) czynią moduł odpowiednim do zastosowań w przemyśle, automatyce budynkowej i energetyce.
Zastosowania złącza sprężynowego 24-pinowego
Złącze LUGS 24-pinowe doskonale sprawdza się wszędzie tam, gdzie wymagane jest szybkie i bezpieczne podłączenie wielu sygnałów lub zasilania. Typowe zastosowania obejmują:
- Szafy sterownicze i rozdzielnice elektryczne
- Systemy automatyki przemysłowej
- Transformatorownie oraz urządzenia rozdzielcze
- Instalacje pomiarowe, czujnikowe oraz sterujące
- Aplikacje, w których konieczne jest szybkie rozłączanie i podłączanie przewodów
Budowa i konstrukcja złącza na szynę DIN
Złącze zostało wykonane z wytrzymałych materiałów, odpornych na trudne warunki pracy w szerokim zakresie temperatur oraz przeciążenia elektryczne (kategoria przepięć I wg EN 50178). Przemyślana konstrukcja pozwala na łatwy montaż w ciasnych przestrzeniach, a czytelne oznaczenia zacisków znacząco przyspieszają prace instalacyjne i serwisowe.
Złącze LUGS 24 250V/8A – idealny wybór dla profesjonalnych instalacji elektrycznych
Moduł 24-pinowy push-in to rozwiązanie dedykowane zarówno projektantom systemów automatyki, jak i elektrykom realizującym zaawansowane instalacje w przemyśle oraz budynkach użyteczności publicznej. Niezawodność, trwałość oraz łatwość montażu to cechy, które wyróżniają to złącze spośród konkurencyjnych rozwiązań.
