Dostępny
Niemcy (VDE) pomarańczowy
do montażu przed wyłącznikiem głównym
Zaciski sprężynowe
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Prąd roboczy min. | 10 A |
| Prąd roboczy maks. | 16 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | Blokada zatrzaskowa |
| Suitable for mounting type | Szyna nośna TH35 |
| Wysokość | 68 mm |
| Szerokość | 47 mm |
| Głębokość | 56 mm |

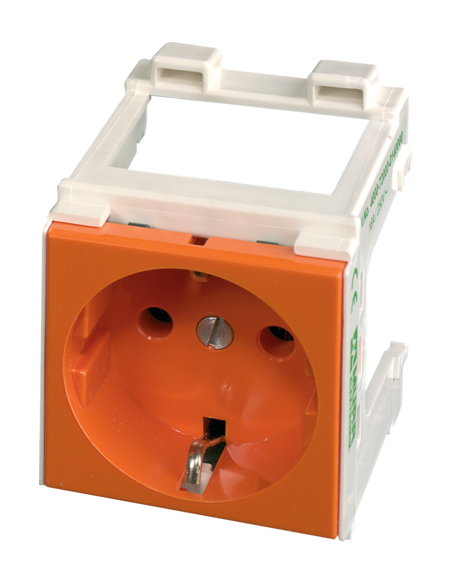

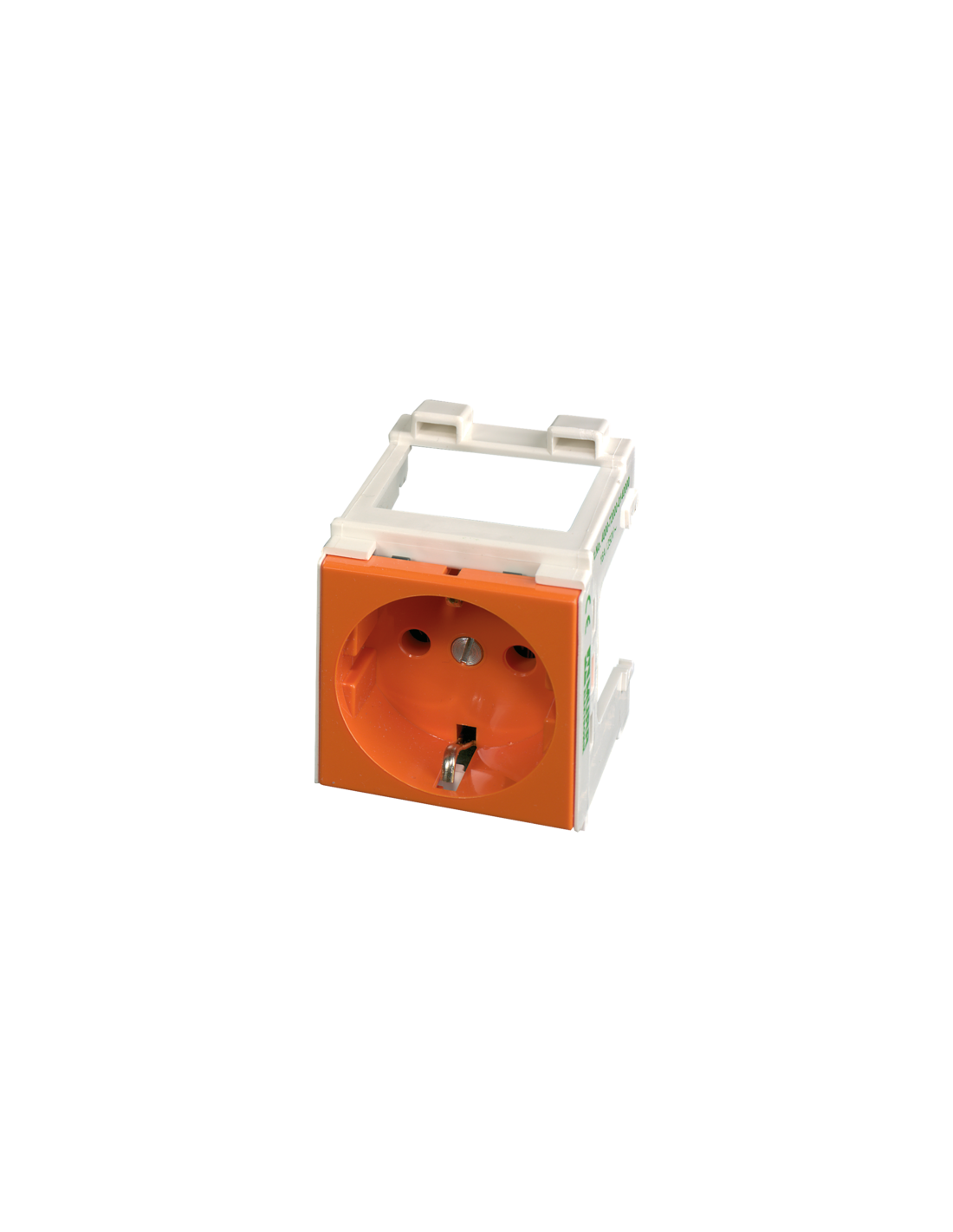

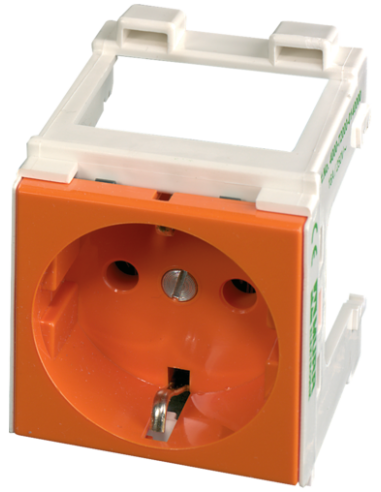

Moduł interfejsu Modlink MSVD 4000-72000-0140000 – gniazdo przemysłowe na szynę DIN
Moduł interfejsu Modlink MSVD 4000-72000-0140000 to specjalistyczny element montażowy przeznaczony do integracji w szafach sterowniczych, rozdzielniach oraz innych instalacjach przemysłowych, które wymagają bezpiecznego i pewnego zasilania urządzeń elektrycznych. Dzięki swojej konstrukcji oraz wysokim standardom wykonania produkt ten znajduje szerokie zastosowanie w automatyce przemysłowej, energetyce, a także w laboratoriach oraz zakładach produkcyjnych.
Najważniejsze cechy i zalety gniazda Modlink MSVD
- Przemysłowy standard VDE – moduł spełnia wymagania niemieckich norm bezpieczeństwa, gwarantując niezawodność i bezpieczeństwo użytkowania.
- Intuicyjny montaż na szynie DIN (TH35) – szybka i wygodna instalacja dzięki mechanizmowi blokady zatrzaskowej, co przekłada się na oszczędność czasu podczas budowy szaf sterowniczych.
- Solidna obudowa – wytrzymała konstrukcja z wysokiej jakości materiałów, odporna na uszkodzenia mechaniczne i wpływ środowiska przemysłowego.
- Widoczna pomarańczowa kolorystyka – przeznaczona do montażu przed wyłącznikiem głównym, co ułatwia identyfikację podczas prac serwisowych.
- Sprężynowe zaciski przyłączeniowe – umożliwiają szybkie, pewne i trwałe połączenia przewodów, eliminując ryzyko poluzowania.
- Obecność styku ochronnego (PE) – gwarantuje bezpieczeństwo instalacji i użytkownika.
Typowe zastosowania gniazda zasilającego Modlink MSVD
Moduł interfejsu sprawdza się doskonale w następujących obszarach:
- Szafy sterownicze maszyn i linii produkcyjnych, gdzie wymagany jest szybki dostęp do zasilania serwisowego.
- Obudowy rozdzielcze w automatyce przemysłowej, zapewniając bezpieczne przyłącze zasilania dla narzędzi pomiarowych i serwisowych.
- Laboratoria oraz stanowiska testowe, gdzie niezbędny jest łatwy dostęp do gniazda bez ingerencji w główny obwód instalacji.
- Obiekty przemysłowe oraz infrastruktura techniczna, wymagające zachowania najwyższych standardów BHP i łatwości serwisu.
Budowa i montaż gniazda na szynę DIN

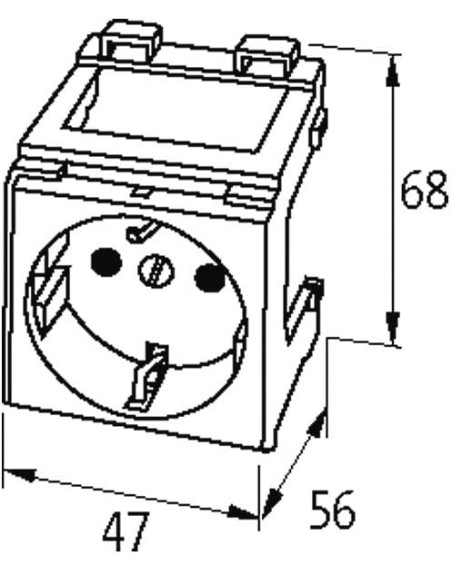

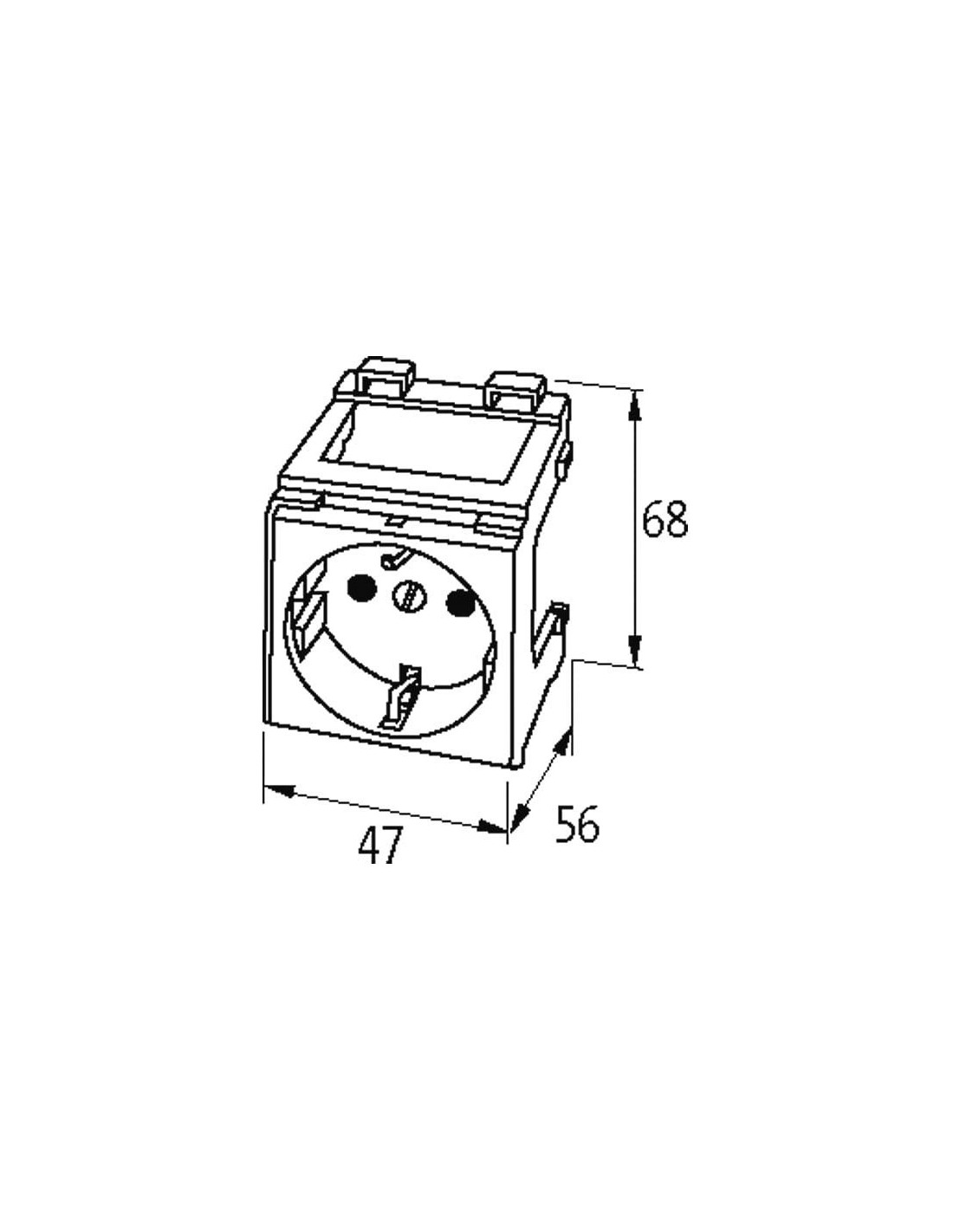

Gniazdo Modlink MSVD 4000-72000-0140000 zostało zaprojektowane z myślą o szybkim montażu na szynie nośnej TH35. Mechanizm zatrzaskowy umożliwia łatwe wpięcie urządzenia w dowolnym miejscu szafy, a kompaktowe wymiary (wysokość: 68 mm, szerokość: 47 mm, głębokość: 56 mm) pozwalają na zastosowanie nawet w ograniczonych przestrzeniach. Produkt przeznaczony jest do przewodów o przekroju do 2,5 mm² (max. AWG 14), a podwójne punkty przyłączeniowe na biegun umożliwiają elastyczne podłączanie przewodów.
Bezpieczeństwo użytkowania – certyfikaty i standardy
Moduł posiada certyfikaty zgodności gwarantujące spełnienie europejskich norm bezpieczeństwa, w tym VDE. Odpowiednio zaprojektowany układ styków (2 + PE) zabezpiecza przed przypadkowym porażeniem i umożliwia pewne podłączenie urządzeń elektrycznych.
Podsumowanie – gniazdo przemysłowe Modlink MSVD w Twojej instalacji
Modlink MSVD 4000-72000-0140000 to sprawdzone rozwiązanie dla wszystkich, którzy oczekują niezawodności, łatwości instalacji oraz wysokiego poziomu bezpieczeństwa w środowisku przemysłowym. Sprawdzi się zarówno jako element wyposażenia szaf sterowniczych, jak i jako bezpieczne gniazdo serwisowe w rozdzielniach elektrycznych.
