E-Stop / R-B 42 2NC 1NO L M12(8)
z portem M12
8-piny
Przycisk Awaryjny
2 NC
1 przycisk może być oświetlony (1 zestyk zwierny)
Zakres dostaw:
Wymienna nakładka, przezroczysta, czerwona, żółta, zielona, niebieska
Tabliczki identyfikacyjne, O, I, R
mounting with clip on the back side
Dane techniczne | Dane elektryczne
| Napięcie robocze AC/DC oświetlenia LED maks. | 30 V |
| Prąd roboczy oświetlenia LED | 4 mA @24 V DC |
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 1 V |
| Napięcie robocze DC maks. | 36 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy | 1,5 A |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia, zależnie od temperatury |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Elektryczny cykl życia | 50000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 50000 Cykle |
| Mechaniczny cykl życia B10d | 250000 Cykle |
Dane techniczne | Dane mechaniczne
| Czas odbicia maks. | 10 ms |
Dane mechaniczne | Dane materiałowe
| Materiał styk | AgNi |
Dane mechaniczne | Dane montażowe
| Wysokość | 52 mm |
| Szerokość | 124 mm |
| Głębokość | 42 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 85 °C |
Dane techniczne | Niezawodność
| Zestyk rozwierny Lambda | 20 % |

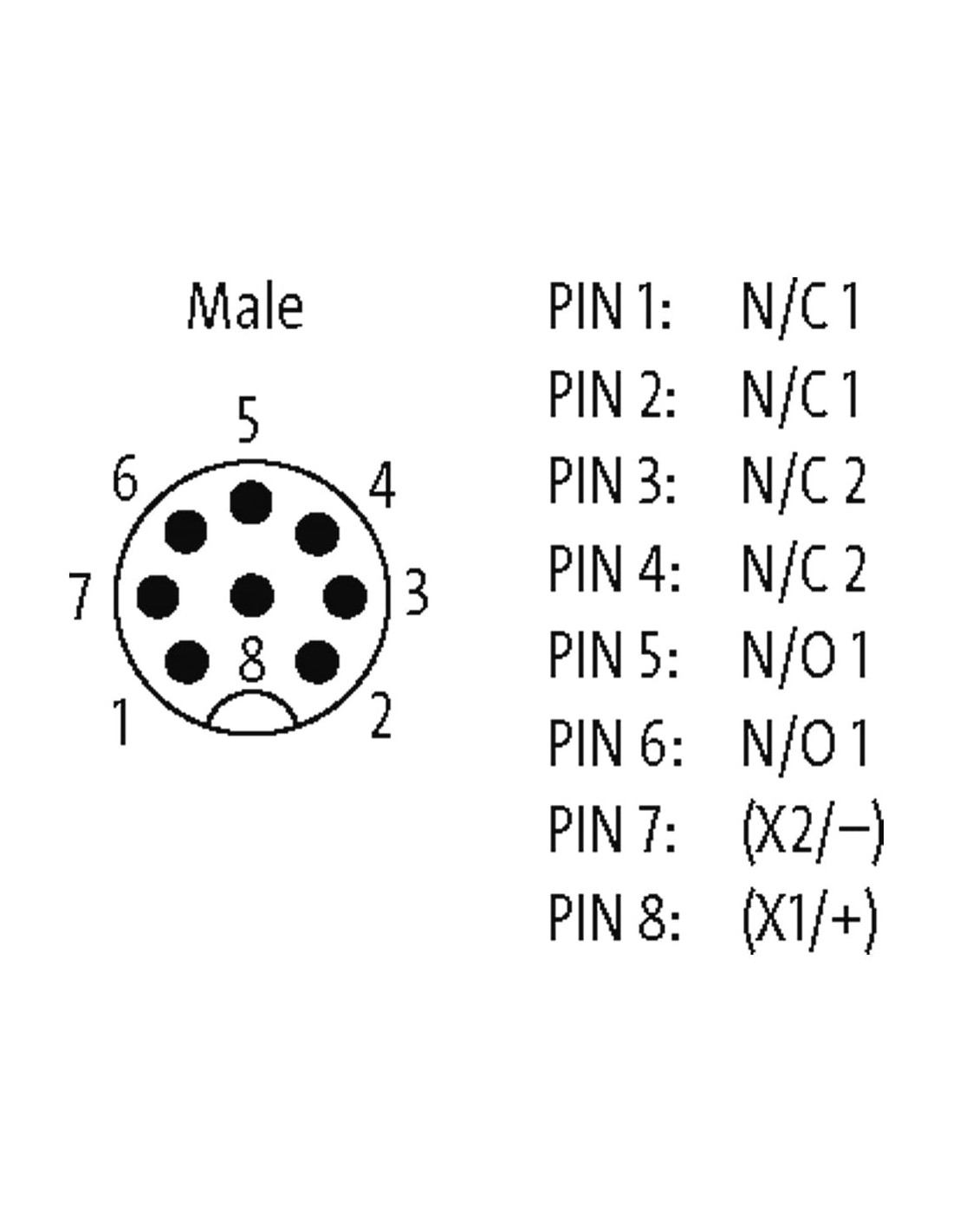

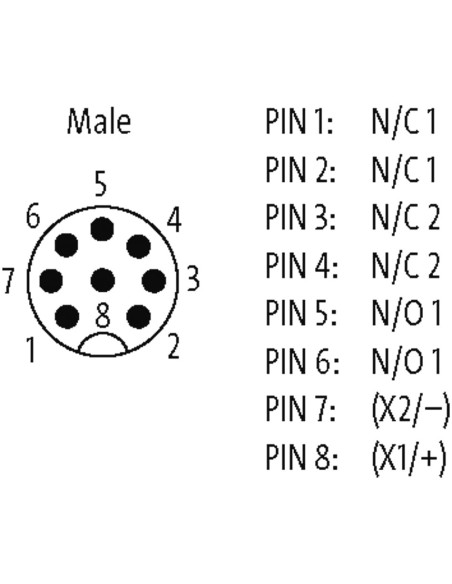

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 8 |
| PIN 1 | NC 1 |
| PIN 2 | NC 1 + |
| PIN 3 | NC 2 |
| PIN 4 | NC 2 + |
| PIN 5 | NO |
| PIN 6 | NO |
| PIN 7 | X 2 - |
| PIN 8 | X 1 + |

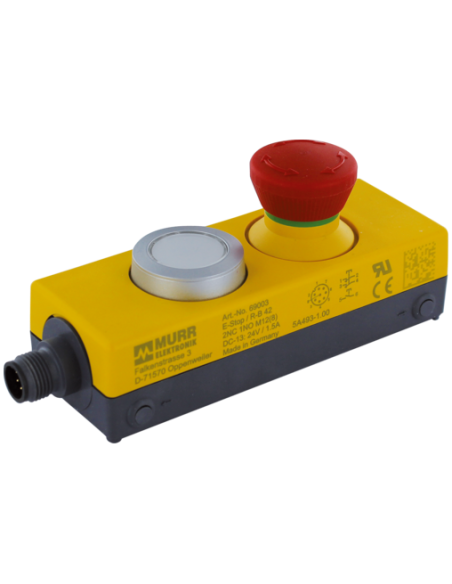

Przycisk Awaryjny E-Stop 69004 – bezpieczeństwo i niezawodność w sytuacjach kryzysowych
Przycisk E-Stop 69004 to solidne i praktyczne rozwiązanie, które umożliwia szybkie zatrzymanie urządzeń i maszyn w sytuacjach awaryjnych. Produkt marki Murrelektronik z kodem 69004 jest wyposażony w wytrzymałą obudowę oraz port złącza M12 (8-pinów), co zapewnia łatwą i bezpieczną integrację z większością systemów automatyki przemysłowej.
Zastosowanie i możliwości wykorzystania przycisku bezpieczeństwa E-Stop 69004
Przycisk awaryjny przeznaczony jest do instalacji na liniach produkcyjnych, maszynach przemysłowych czy stanowiskach operatorskich, gdzie kluczowe znaczenie ma szybkie odcięcie zasilania i zatrzymanie procesu w przypadku zagrożenia. Stanowi istotny element systemów bezpieczeństwa, pomagając chronić zarówno ludzi, jak i sprzęt przed skutkami nieoczekiwanych sytuacji.
- Wyraźny, czerwony przycisk gwarantuje łatwą identyfikację i błyskawiczną reakcję w sytuacji awaryjnej.
- Możliwość wyboru koloru nakładki (czerwona, żółta, zielona, niebieska) oraz tabliczek identyfikacyjnych (O, I, R) umożliwia dopasowanie do wymagań w miejscu pracy.
- Stopień ochrony IP65 zapewnia odporność na kurz i wilgoć, co pozwala na użytkowanie w trudnych warunkach przemysłowych.
- Obudowa do montażu na panelu lub szynie ułatwia instalację oraz integrację z istniejącymi systemami.
Budowa i funkcjonalność przycisku E-Stop 69004

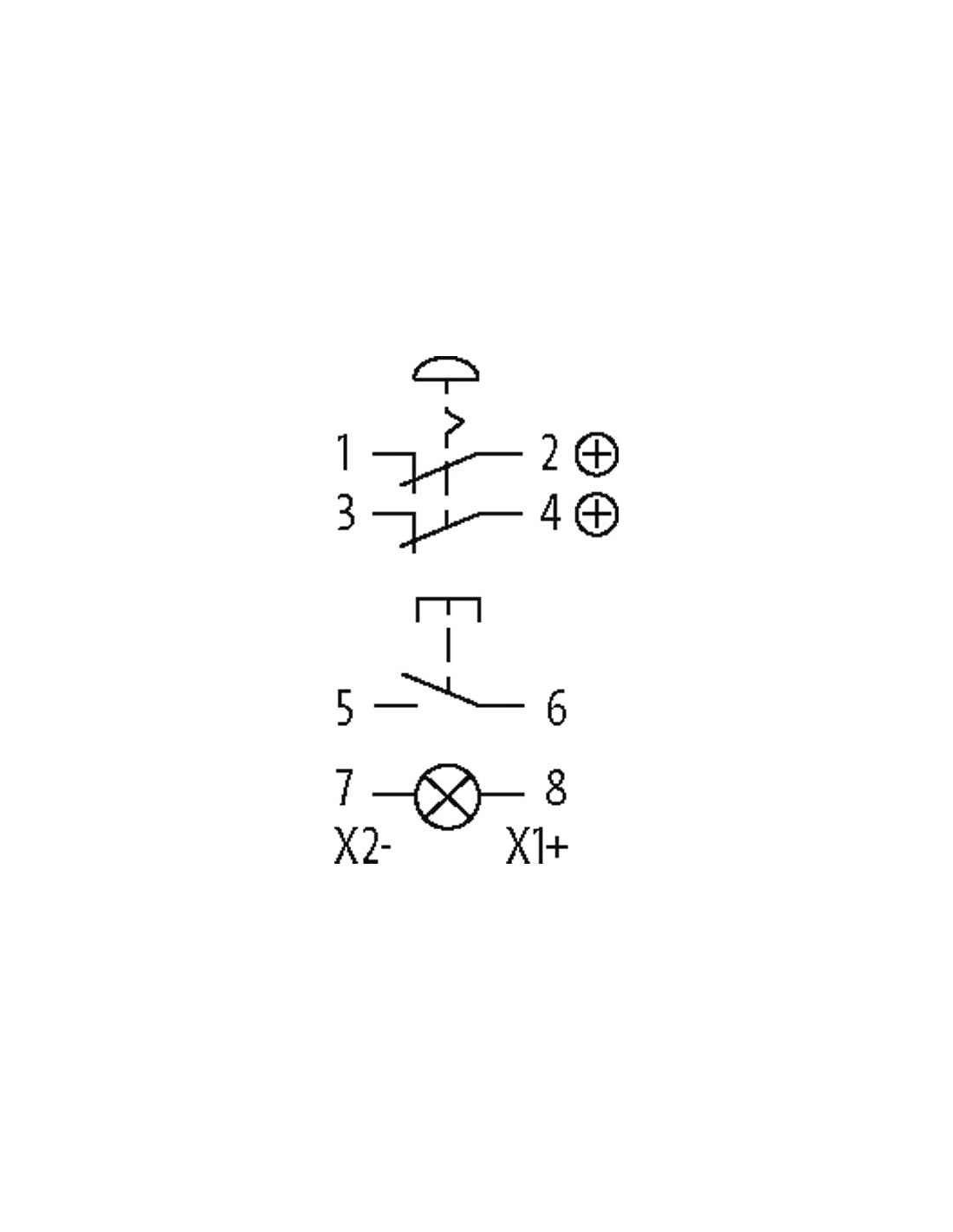

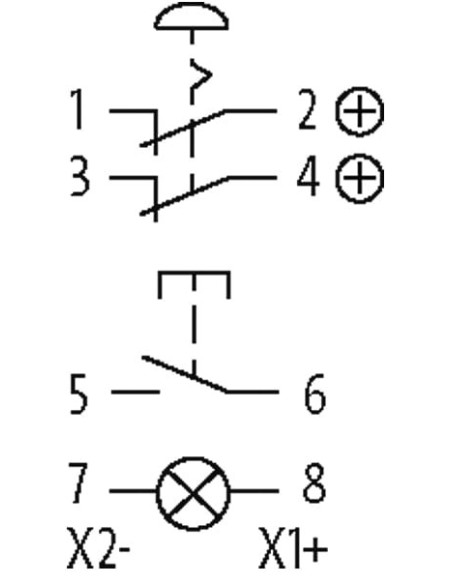

Model ten wyposażony jest w 2 styki NC (normalnie zamknięte) oraz 1 styk NO (normalnie otwarty, z możliwością oświetlenia). Konfiguracja styków pozwala na szerokie zastosowanie w różnych aplikacjach sterujących i sygnalizacyjnych.
Przyłącze M12 (8 pinów, typ męski, kodowanie A) umożliwia bezpieczne i szybkie podłączenie do systemu automatyki bez zbędnych przełączników pośrednich. Wyraźny schemat pinów oraz symbolika elektryczna pozwalają na intuicyjne okablowanie oraz prawidłową integrację z systemem.
Najważniejsze zalety przycisku bezpieczeństwa E-Stop 69004
- Wysoka niezawodność potwierdzona cyklem życia mechanicznym na poziomie do 250 000 cykli (B10d).
- Maksymalny prąd pracy do 1,5 A oraz szeroki zakres napięć roboczych DC.

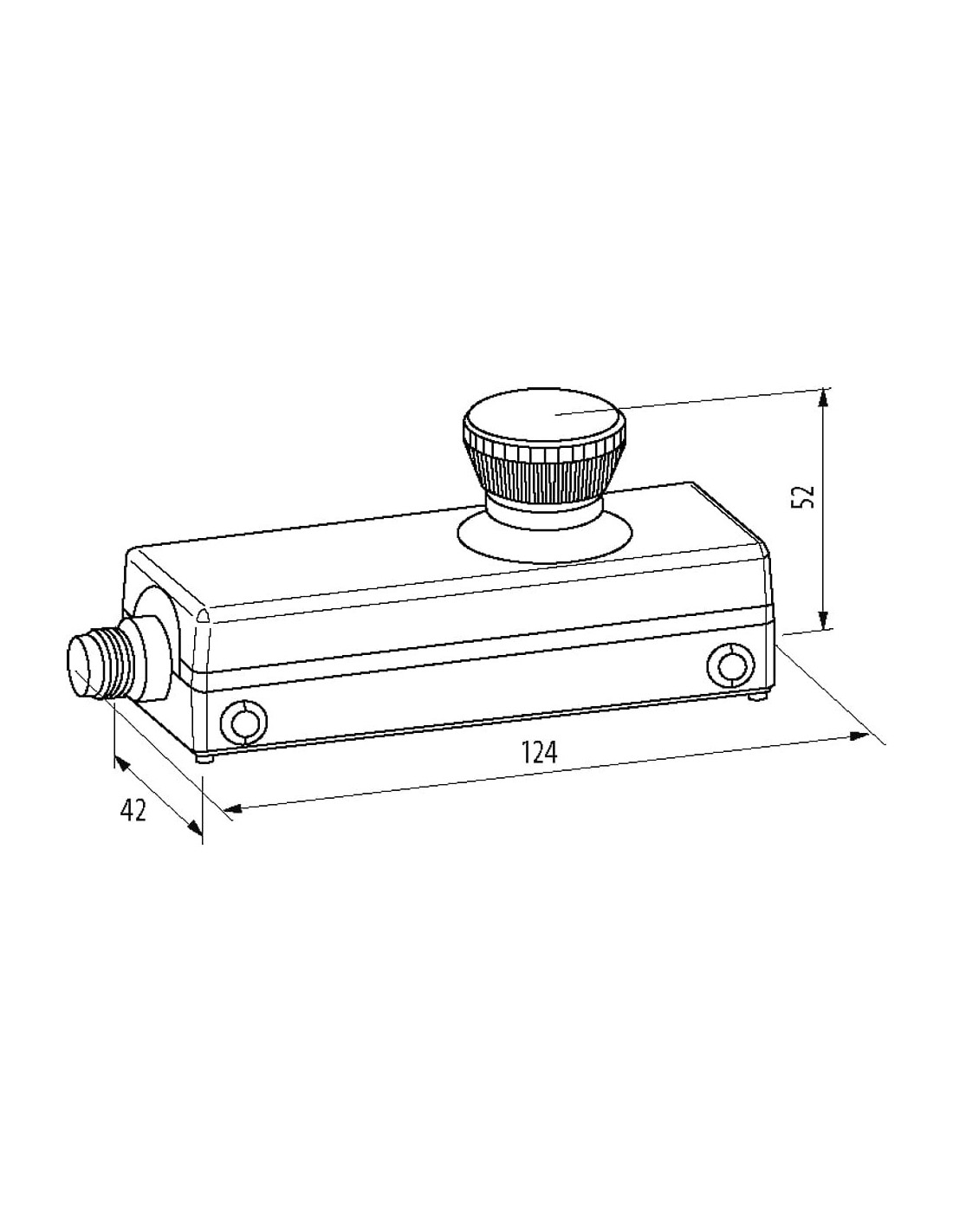

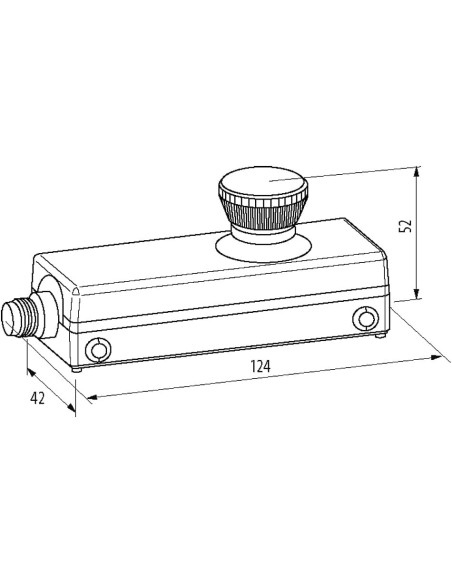

- Intuicyjny montaż dzięki zaczepom od strony tylnej oraz kompaktowym wymiarom (52 x 124 x 42 mm).
- Możliwość oświetlenia przycisku zwiększa widoczność oraz gwarantuje jeszcze większe bezpieczeństwo użytkowania.
Typowe zastosowanie przycisku E-Stop 69004
Wyłącznik awaryjny jest szeroko stosowany w aplikacjach przemysłowych, automatyce maszyn, liniach montażowych oraz wszędzie tam, gdzie wymagane są szybkie reakcje na zdarzenia nieprzewidziane. Doskonale sprawdza się zarówno jako główny wyłącznik bezpieczeństwa, jak i w rozproszonych systemach ochrony stanowisk roboczych.
Przycisk bezpieczeństwa E-Stop 69004 to gwarancja natychmiastowego zatrzymania maszyny i zabezpieczenia środowiska pracy w każdej sytuacji. Uniwersalność produktu i szeroka kompatybilność pozwalają na zastosowanie w różnorodnych instalacjach przemysłowych.
