| Przyłącze 1 | M12x1-Żeński, prosta, 5-stykowe, A-kodowany |
| Przyłącze 2 | M12x1-Męski, prosta, 4-stykowe, A-kodowany |
| Wskaźnik napięcia roboczego | LED zielona / nie |
| Wskaźnik zadziałania | tak / nie |
| Wskaźnik działania (PIN 2) | LED biała |
| Wskaźnik działania (PIN 4) | LED żółta |
| Przewód | Silikon odporny na iskry spawalnicze czarny, 0.3 m |
| Liczba żył | 4 |
| Temperatura przewodu, stałe ułożenie | -40...200 °C |
| Temperatura przewodu, elastyczne ułożenie | -25...200 °C |
| Napięcie robocze Ub | 30 VDC |
| Prąd znamionowy (40°C) | 4.0 A |
| Stopień ochrony | IP65/IP65 |
| Dopuszczenie / Zgodność | CE cULus WEEE |

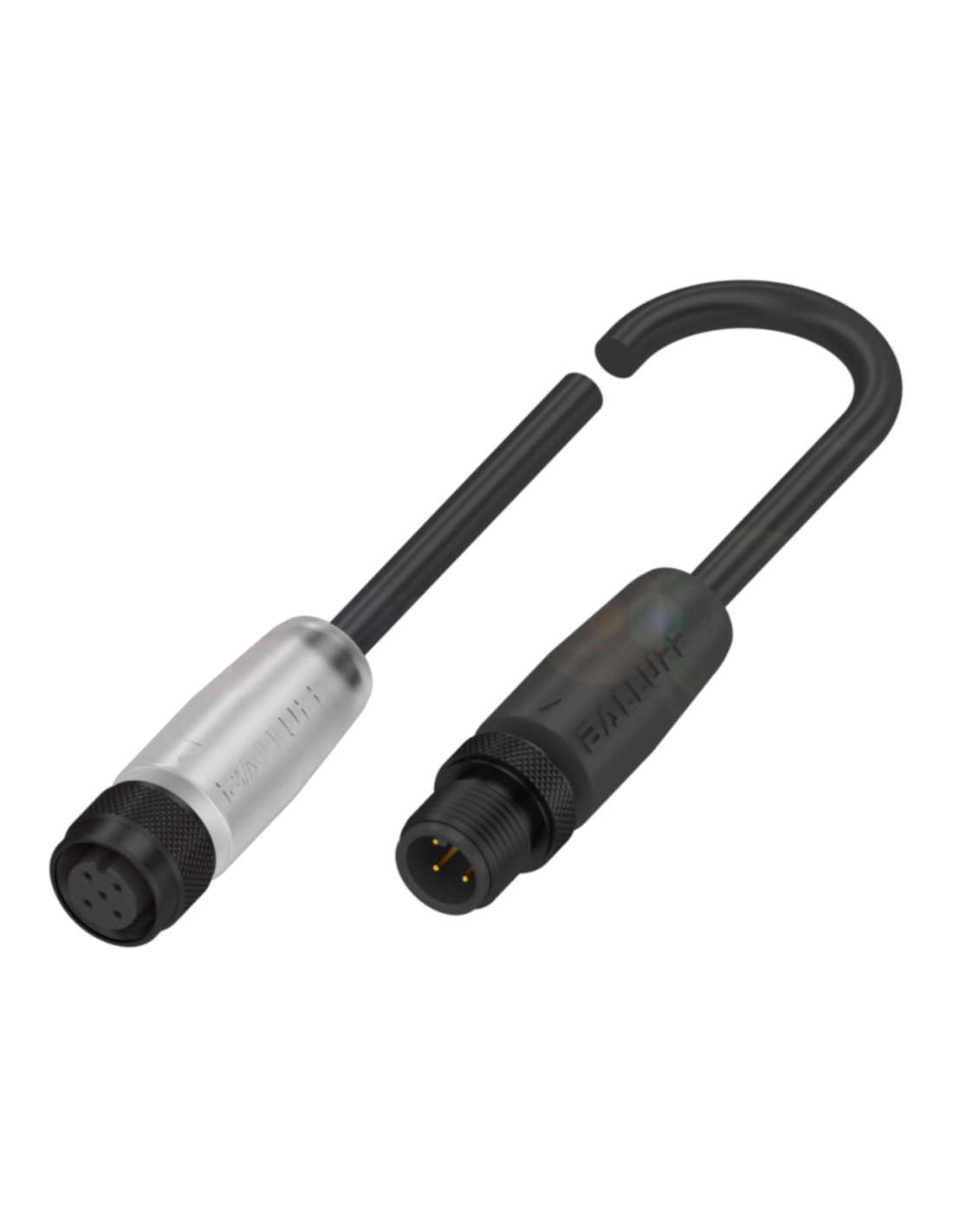

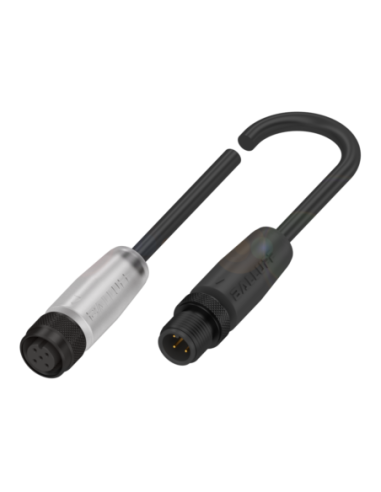

Przewód połączeniowy BCC W415-W414-3A-650-SW0434-003 BALLUFF to wysokiej klasy komponent stworzony z myślą o wymagających aplikacjach przemysłowych. Charakteryzuje się dwustronnym zakończeniem wtykami M12x1 – z jednej strony żeńskim (5-stykowym), a z drugiej męskim (4-stykowym), co umożliwia bezproblemowe i uniwersalne łączenie czujników, siłowników oraz innych urządzeń automatyki.
W konstrukcji przewodu wykorzystano silikon odporny na iskry spawalnicze, który sprawdza się doskonale w środowiskach narażonych na wysokie temperatury oraz odpryski powstające podczas procesów spawania. Zakres temperatury pracy pozwala na użytkowanie przewodu w szerokim przedziale – od -40°C do 200°C przy stałym ułożeniu oraz od -25°C do 200°C przy elastycznym ułożeniu. Gwarantuje to stabilność działania w każdych warunkach.
Przewód przewodzi napięcie robocze do 30 VDC, a maksymalny prąd znamionowy wynosi 4,0 A (przy 40°C). Stopień ochrony IP65/IP67 zapewnia zabezpieczenie przed pyłem oraz strumieniami wody, co umożliwia zastosowanie w wilgotnych i zapylonych środowiskach przemysłowych.
Przewód wyposażono w wbudowane diody LED sygnalizujące stan działania na poszczególnych pinach:
Dzięki temu rozwiązaniu możliwa jest szybka lokalizacja usterek oraz bieżąca kontrola poprawności podłączenia.
Przewód połączeniowy M12 BALLUFF znajduje zastosowanie w:
Produkt posiada certyfikaty CE, cULus oraz WEEE, co potwierdza jego zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.
