Kluczowe cechy
| Seria | 21M |
| Wymiary | 15 x 51 x 42.5 mm |
| Interfejs | IO-Link 1.1 Analogowy, natężenie 4…20 mA narastające/opadające liniowo 2x PNP/NPN normalnie otwarty/normalnie zamknięty (NO/NC) |
| Zasada działania | Optoelektroniczny czujnik odległości BOD |
| Zasada działania optycznego | Triangulacja |
| Charakterystyka wiązki | Ognisko typowo przy 400 mm |
| Rodzaj światła | Światło czerwone laserowe |
| Wielkość plamki świetlnej | 1.5 x 0.5 mm przy 200 mm |
| Zasięg | z regulacją 30...200 mm |
| Dokładność | ±1 mm maks. (30...170 mm) ±3 mm maks. (170...200 mm) |
| Powtarzalność | ≤ ± 0.25 mm |
| Rozdzielczość | ≤ 10 µm typ. (30...170 mm) 100 µm typ. (170...200 mm) |
| Przyłącze | Złącza wtykowe, M12x1-Męski, 4-stykowe |
| Materiał obudowy | Cynk, Odlew ciśnieniowy, Lakierowane Aluminium, Szkło, PMMA, czarny |
| Napięcie robocze Ub | 15...30 VDC |
| Dopuszczenie / Zgodność | CE UKCA cULus IO-Link WEEE |

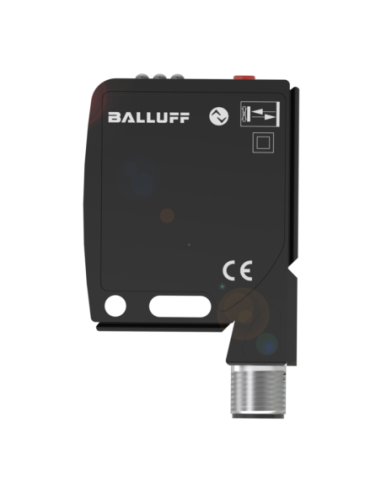

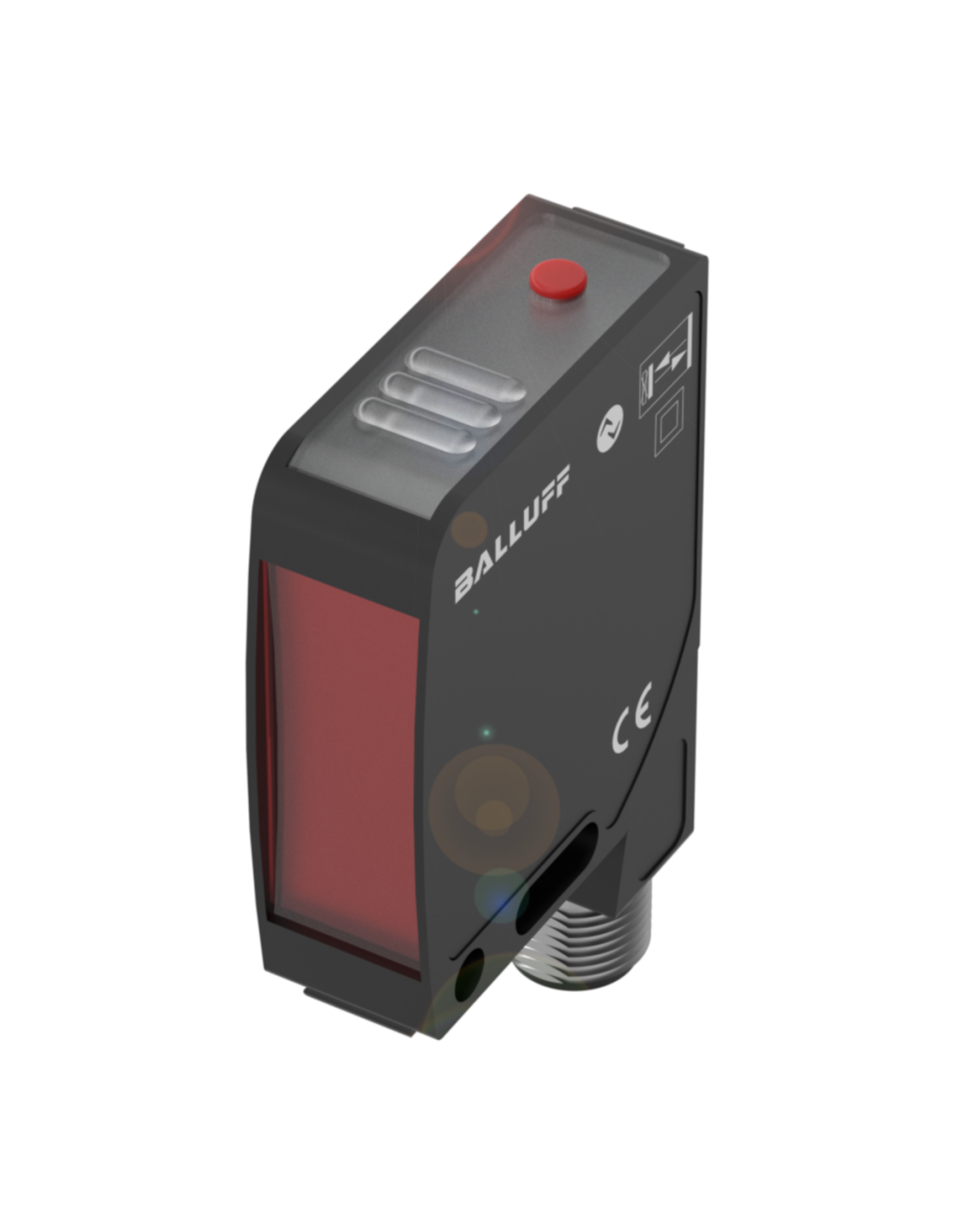

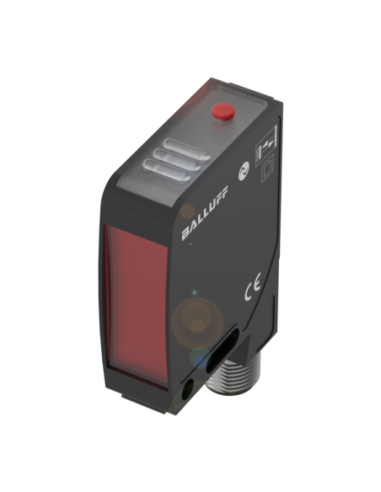

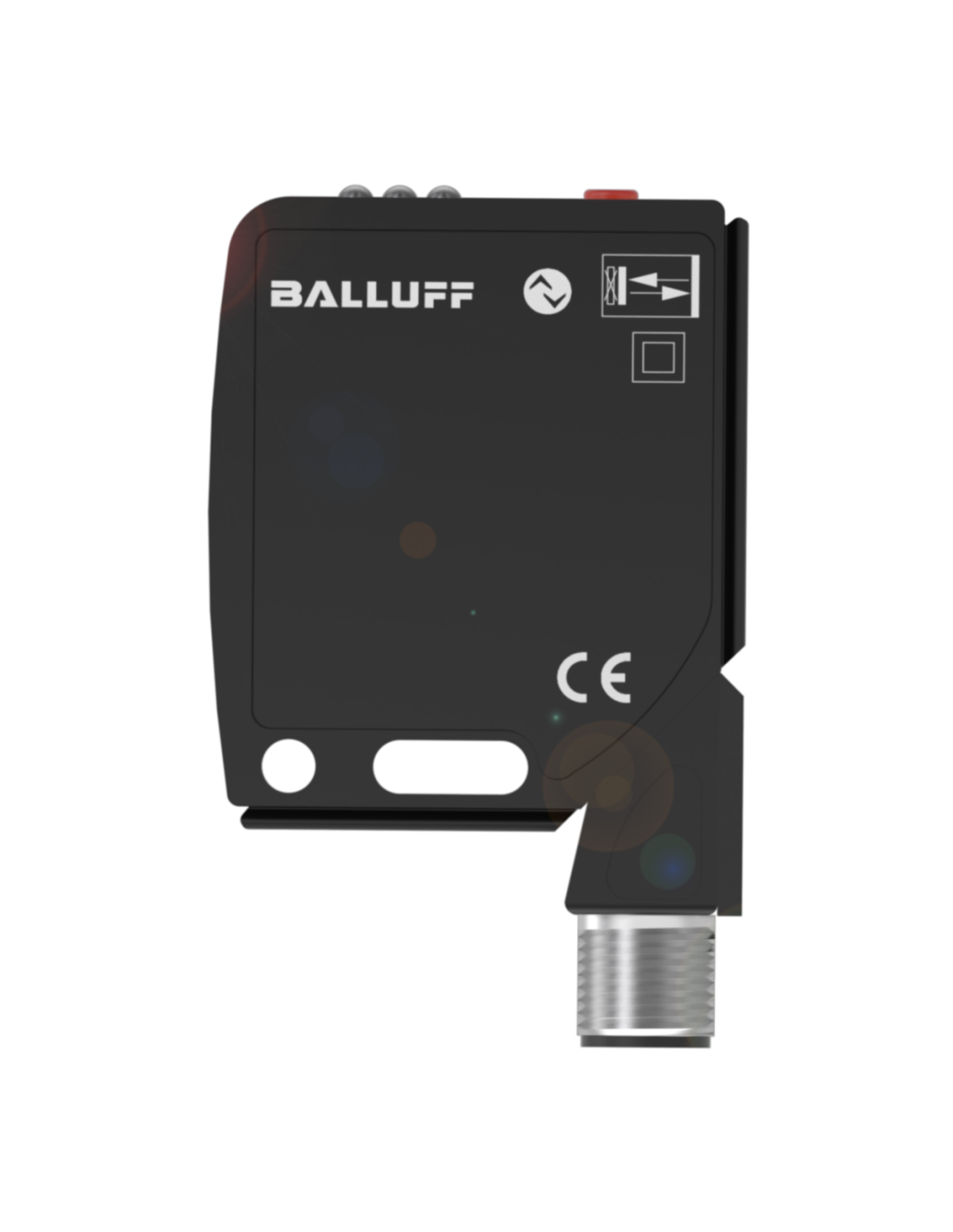

Optyczny czujnik odległości laserowy BALLUFF BOD 21M-LBI05-S4 – precyzyjny pomiar dystansu w automatyce
Optyczny czujnik odległości BOD 21M-LBI05-S4 marki BALLUFF to zaawansowane urządzenie pomiarowe, przeznaczone do niezawodnego pomiaru odległości w aplikacjach przemysłowych. Model ten, oznaczony kodem BOD002L, wykorzystuje technologię laserową opartą na zasadzie triangulacji, co zapewnia wysoką precyzję i powtarzalność pomiarów, nawet w wymagających zastosowaniach.
Wszechstronne możliwości wykorzystania czujnika odległości BALLUFF
Stosowanie czujnika BOD 21M-LBI05-S4 sprawdza się wszędzie tam, gdzie niezbędny jest dokładny i szybki pomiar odległości lub kontrola obecności przedmiotów. Typowe zastosowania obejmują:
- Automatyka przemysłowa – kontrola położenia oraz wykrywanie obiektów na liniach produkcyjnych
- Robotyka – precyzyjne określanie dystansu do elementów chwytanych i manipulowanych
- Systemy pakujące i sortujące – detekcja obecności, wysokości lub krawędzi produktów
- Automatyczne magazyny – monitorowanie położenia towarów oraz bezdotykowa kontrola pozycji palet
- Kontrola jakości – sprawdzanie prawidłowego umieszczenia oraz pomiar wymiarów elementów
Dzięki laserowemu źródłu światła czerwonego i ognisku ustawionemu typowo na 400 mm, urządzenie umożliwia precyzyjne wykrywanie nawet niewielkich obiektów oraz zapewnia wysoką powtarzalność pomiaru.
Najważniejsze zalety czujnika laserowego BOD 21M-LBI05-S4
- Duża dokładność pomiaru – umożliwia detekcję zmian odległości na poziomie kilku mikrometrów
- Szeroki zakres detekcji – łatwa regulacja zakresu detekcji od 30 do 200 mm
- Wielofunkcyjny interfejs – obsługa IO-Link 1.1, sygnałów analogowych (4…20 mA), wyjść PNP/NPN NO/NC
- Solidna, trwała obudowa – wykonana z lakierowanego aluminium oraz odlewu cynkowego, odporna na działanie czynników przemysłowych
- Łatwy montaż i integracja – kompaktowe wymiary i uniwersalne złącze M12x1 pozwalają na elastyczną integrację z istniejącymi systemami
- Zgodność z najważniejszymi normami – spełnia wymagania CE, UKCA, cULus oraz dyrektywy WEEE
Technologia triangulacji w praktyce – precyzja w każdej aplikacji
Czujnik wykorzystuje sprawdzoną zasadę triangulacji, co pozwala uzyskać niską rozdzielczość oraz bardzo wysoką powtarzalność pomiaru odległości, również w dynamicznych procesach produkcyjnych. W połączeniu z wytrzymałą konstrukcją i nowoczesnym interfejsem, czujnik odległości BALLUFF BOD002L stanowi niezawodne rozwiązanie w automatyce przemysłowej, gwarantujące długoterminową, stabilną pracę w zróżnicowanych warunkach środowiskowych.
BOD 21M-LBI05-S4 to idealny wybór dla użytkowników oczekujących niezawodności i precyzji w pomiarach bezdotykowych, zarówno w standardowych, jak i w najbardziej wymagających aplikacjach przemysłowych.
