| Wymiary | 92.5 x 21 x 22 mm |
| Kształt obudowy | prostopadłościenny |
| Przyłącze | Złącza wtykowe, M12x1-Męski, 4-stykowe |
| Materiał obudowy | PBT |
| Zakres pomiarowy | 0...70 mm |
| Wyjście analogowe | Analogowy, napięcie 0...10 V Analog, current 4...20 mA |
| Charakterystyka wyjściowa | Regulowany |
| Powtarzalność wg BWN | ±80 µm |
| Maks. nieliniowość | ±300 µm |
| Napięcie robocze Ub | 16...30 VDC |
| Temperatura otoczenia | -25...85 °C |
| Stopień ochrony | IP67 |
| Dopuszczenie / Zgodność | CE UKCA cURus WEEE |

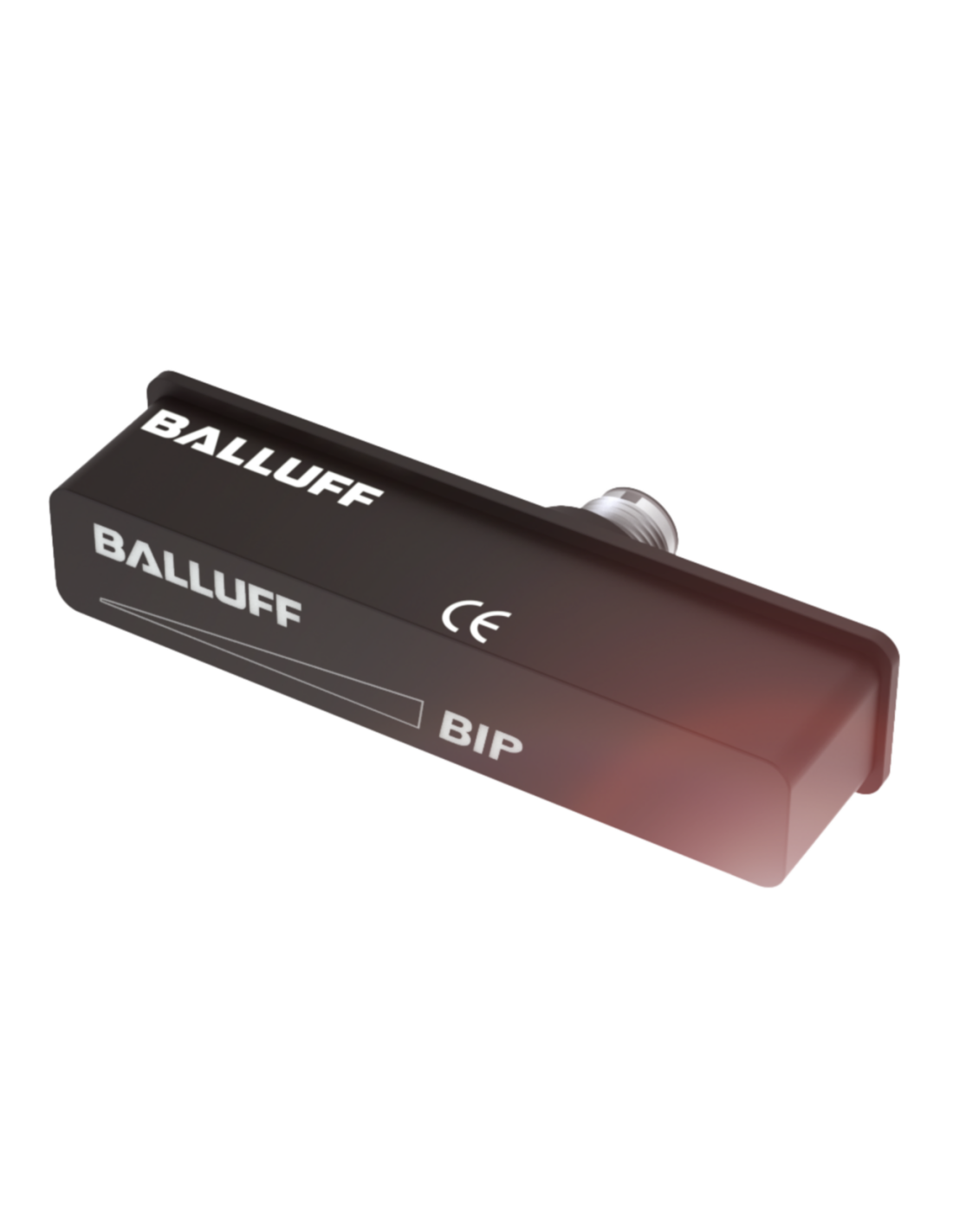

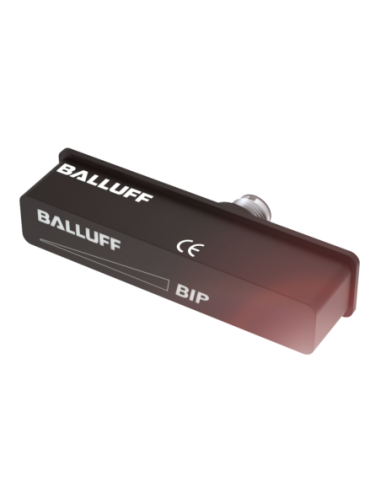

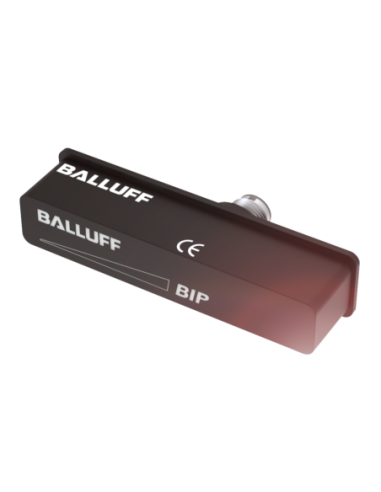

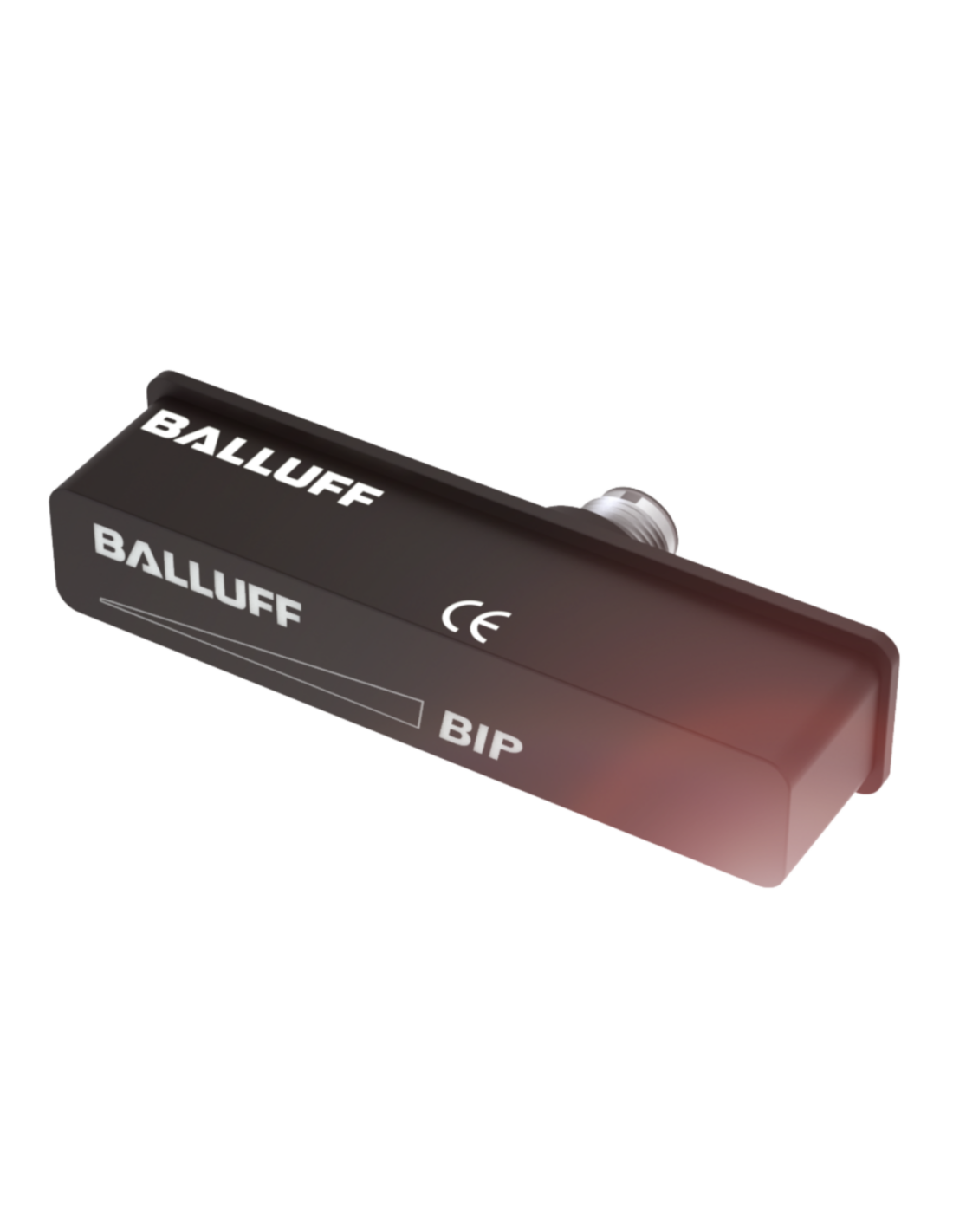

Indukcyjny system pomiaru położenia BALLUFF BIP ED2-B070-03-S4 to nowoczesne urządzenie przeznaczone do precyzyjnego pomiaru położenia liniowego w aplikacjach przemysłowych. Umożliwia niezawodną i powtarzalną detekcję położenia elementów w zakresie 0–70 mm z wyjątkową dokładnością, co pozwala na jego zastosowanie w zaawansowanych układach automatyki oraz robotyki.
Indukcyjne systemy pomiaru położenia znajdują zastosowanie w wielu branżach przemysłowych, takich jak automatyka produkcyjna, budowa maszyn, inżynieria mechaniczna, robotyka czy procesy kontroli jakości. Doskonale sprawdzają się tam, gdzie wymagana jest wysoka dokładność pomiaru, odporność na warunki środowiskowe oraz szybka reakcja systemu. Model BALLUFF BIP ED2-B070-03-S4 oferuje wszechstronność dzięki obsłudze wyjść analogowych (0–10 V lub 4–20 mA), co ułatwia integrację z różnorodnymi sterownikami PLC oraz systemami monitoringu.
Duża odporność na zakłócenia elektromagnetyczne oraz czynniki zewnętrzne sprawiają, że urządzenie jest niezawodne nawet w trudnych warunkach pracy. Konstrukcja o stopniu ochrony IP67 zabezpiecza przed pyłem i wodą, co zapewnia długotrwałe oraz bezproblemowe funkcjonowanie także w środowiskach przemysłowych.
Kompaktowa, prostopadłościenna budowa umożliwia instalację tam, gdzie przestrzeń montażowa jest ograniczona, a standardowe złącze M12 upraszcza proces podłączania oraz serwisowania. System dedykowany jest do pomiaru przesunięć liniowych w aplikacjach wymagających najwyższej powtarzalności, takich jak ustawianie pozycji, monitorowanie przemieszczeń ramion robotów, kontrola pozycji narzędzi czy pomiar skoków w systemach liniowych.
Dzięki możliwości regulacji charakterystyki wyjściowej system pozwala na dostosowanie sygnału do indywidualnych potrzeb układu sterowania oraz umożliwia precyzyjną kalibrację w każdej aplikacji.
Gwarancją najwyższej jakości działania jest solidne wykonanie z wysokogatunkowego tworzywa PBT. Dzięki temu BIP ED2-B070-03-S4 BALLUFF jest urządzeniem trwałym, odpornym na uderzenia, wibracje oraz oddziaływanie środków chemicznych stosowanych w przemyśle.
