Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |

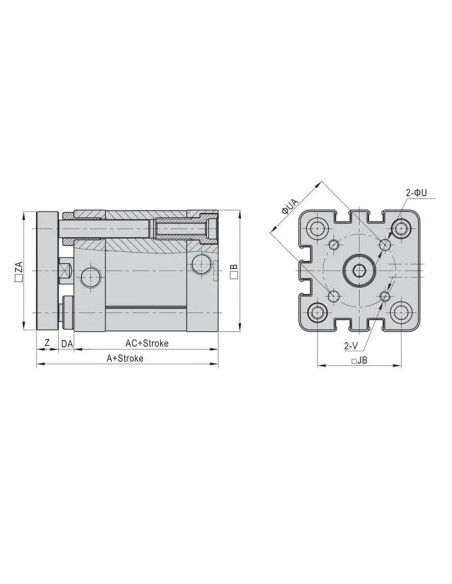

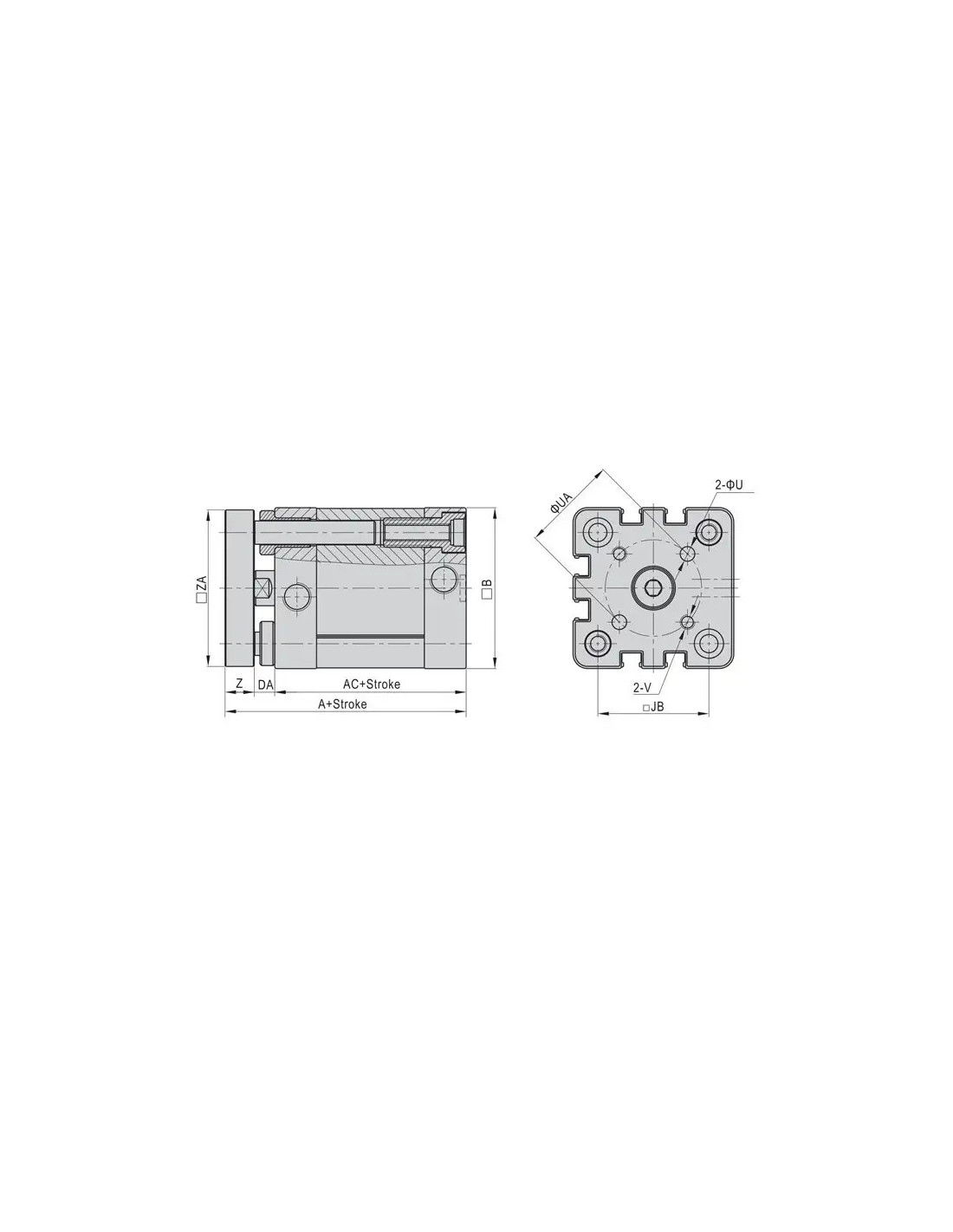

| Średnica | 32 mm |
| SKOK | 25 |
| A | 49,2 |
| ØD | 12 |
| ØD2 | 6 |
| ØD3 | 5,2 |
| ØD4 | M6 |
| ØD5 | 9 |
| ØD7 | 8 |
| ØD8 | M5 |
| ØD9 | 5 |
| G | G1/8 |
| H3 | 7,5 |
| H4 | 15 |
| I | 32,5 |
| I4 | 28 |
| I7 | 19,8 |
| K | 10 |
| L | 4,5 |
| L3 | 2 |
| S1 | 10 |
| W | 7 |
| H | 44(±0,5) |
| H+SKOK | 69(±0,5) |

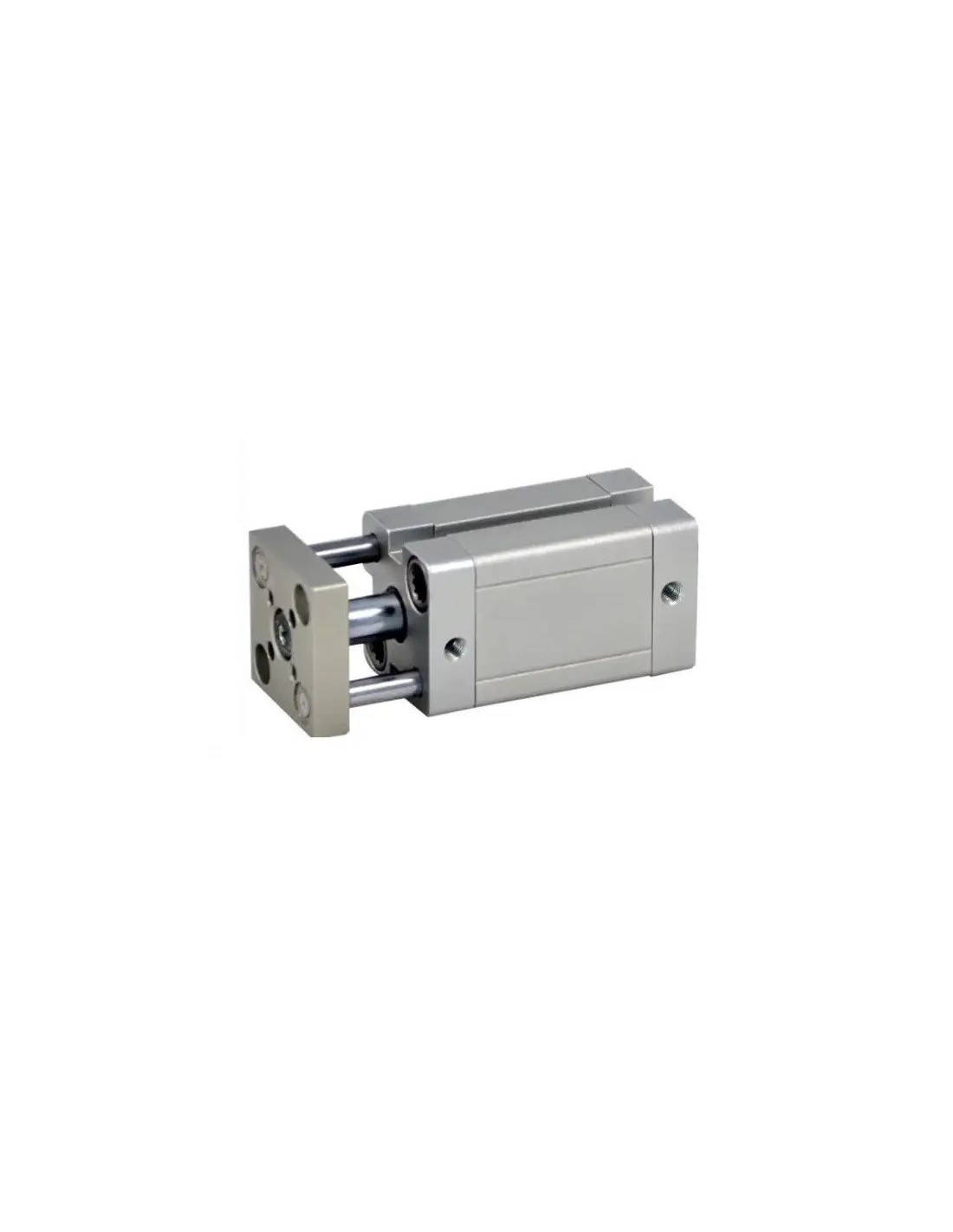

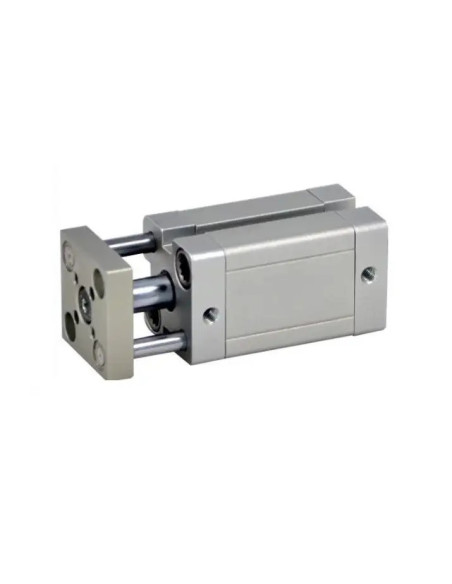

Siłownik pneumatyczny kompaktowy antyobrotowy D32x25 ISO21287 – wysoka precyzja i niezawodność
Siłownik pneumatyczny kompaktowy, antyobrotowy D32x25 ISO21287 (kod: NSKI032.0025AR) to specjalistyczny element automatyki pneumatycznej, który gwarantuje kompaktową budowę oraz precyzyjne prowadzenie ruchu liniowego bez możliwości rotacji tłoczyska. Konstrukcja zgodna z normą ISO 21287 zapewnia kompatybilność z szeroką gamą akcesoriów oraz łatwość wymiany w istniejących aplikacjach przemysłowych.
Kompaktowy siłownik pneumatyczny do aplikacji wymagających precyzji
Siłownik kompaktowy został zaprojektowany z myślą o ograniczonej przestrzeni montażowej, jednocześnie zapewniając wysoką wytrzymałość mechaniczną i stabilność działania. Rolę prowadnic pełnią podwójne pręty, chroniące tłoczysko przed skrętem i zapewniające powtarzalność ruchu. Takie rozwiązanie eliminuje możliwość rotacji obciążenia, co jest kluczowe w wielu procesach technologicznych, gdzie istotne jest precyzyjne pozycjonowanie.
Zalety siłownika kompaktowego antyobrotowego
- Bardzo wysoka precyzja ruchu liniowego bez możliwości skrętu tłoczyska.
- Konstrukcja kompaktowa umożliwia zastosowanie w ograniczonej przestrzeni montażowej.
- Odporność na korozję dzięki zastosowaniu stali nierdzewnej AISI 420 na tłoczysku oraz anodowanych profili aluminiowych.
- Prosta i szybka integracja z innymi komponentami pneumatyki dzięki zgodności z normą ISO 21287 i standardem UNITOP.
- Wytrzymałość oraz odporność na uszkodzenia mechaniczne i wibracje.
- Brak konieczności smarowania – prostsza konserwacja i bezawaryjna praca.
Typowe zastosowania siłownika antyobrotowego D32x25
Siłownik pneumatyczny kompaktowy antyobrotowy to niezbędny komponent w automatyce przemysłowej wszędzie tam, gdzie istotne jest precyzyjne prowadzenie ładunku i eliminacja ruchów rotacyjnych. Rozwiązanie to znajduje szerokie zastosowanie w takich branżach, jak:
- Automatyzacja montażu – przesuwanie, pozycjonowanie i montaż detali w liniach produkcyjnych.
- Pakowanie – napędzanie chwytaków i mechanizmów sortujących wymagających powtarzalności ruchu liniowego.
- Przemysł samochodowy – systemy pozycjonowania części i podzespołów.
- Maszyny specjalne – urządzenia zapewniające dokładny, liniowy ruch bez skrętu.
- Robotyka – manipulatory i chwytaki pracujące w precyzyjnych aplikacjach.
Nowoczesna technologia i uniwersalność montażu
Kompaktowy siłownik antyobrotowy D32x25 ISO21287 wyposażony jest w wysokiej jakości uszczelnienia poliuretanowe, amortyzację mechaniczną ograniczającą drgania, a jego odporność na temperatury otoczenia od -20°C do +80°C umożliwia pracę w trudnych warunkach przemysłowych. Łatwy montaż oraz szeroki zakres dostępnych średnic i skoków sprawiają, że komponent ten jest wszechstronny i niezawodny w wielu aplikacjach technicznych.
