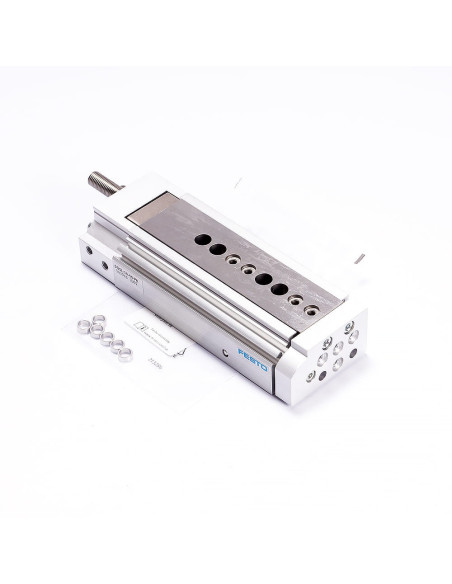

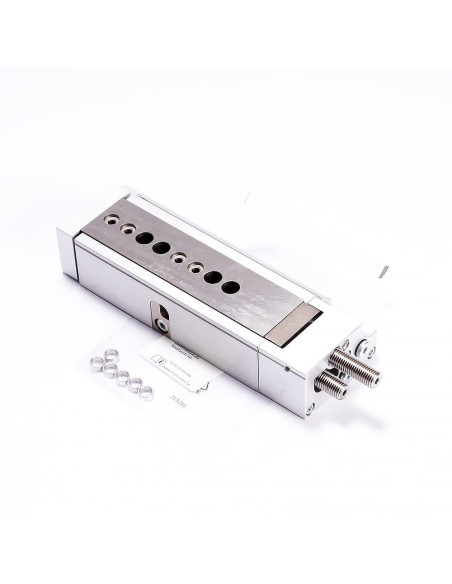

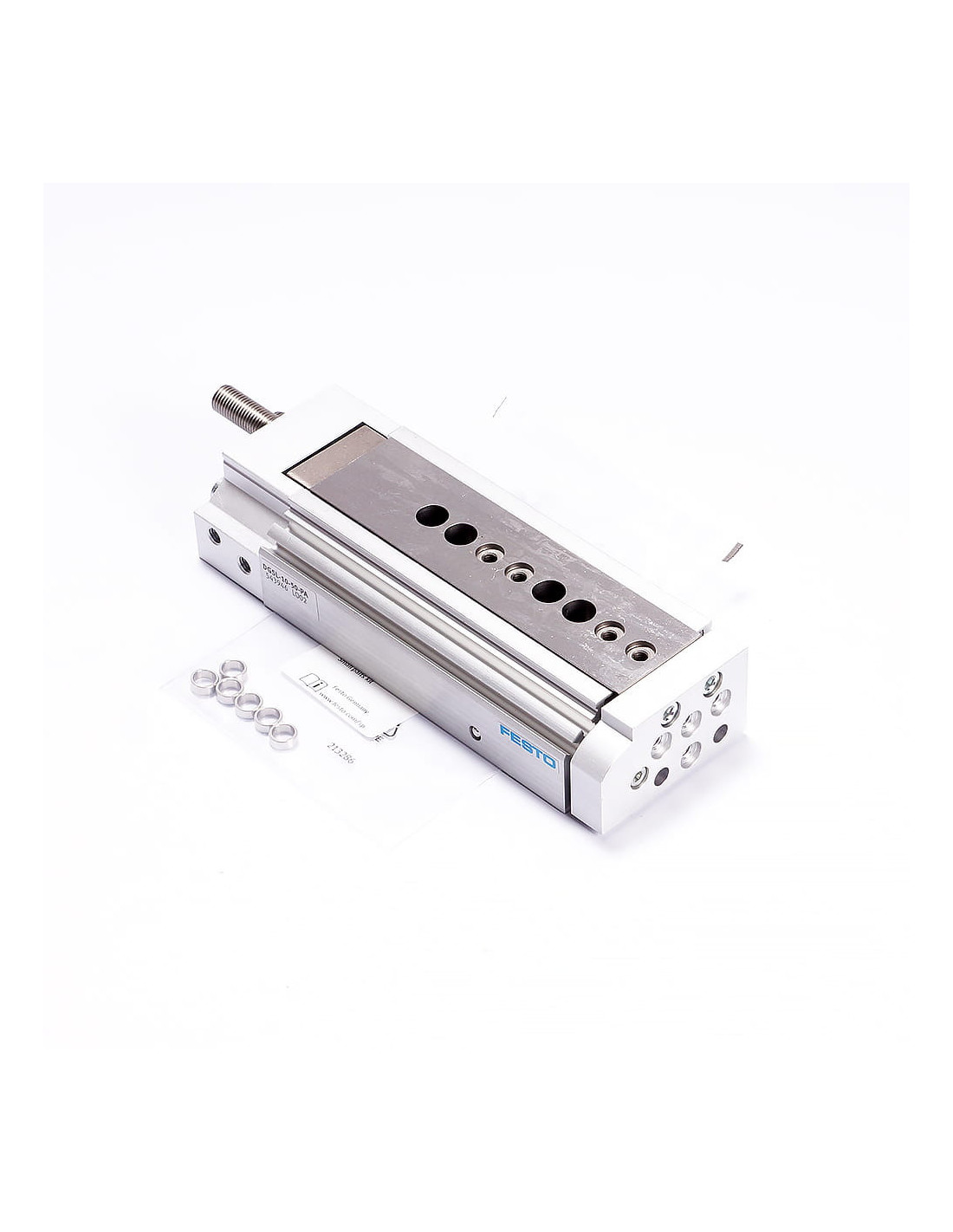

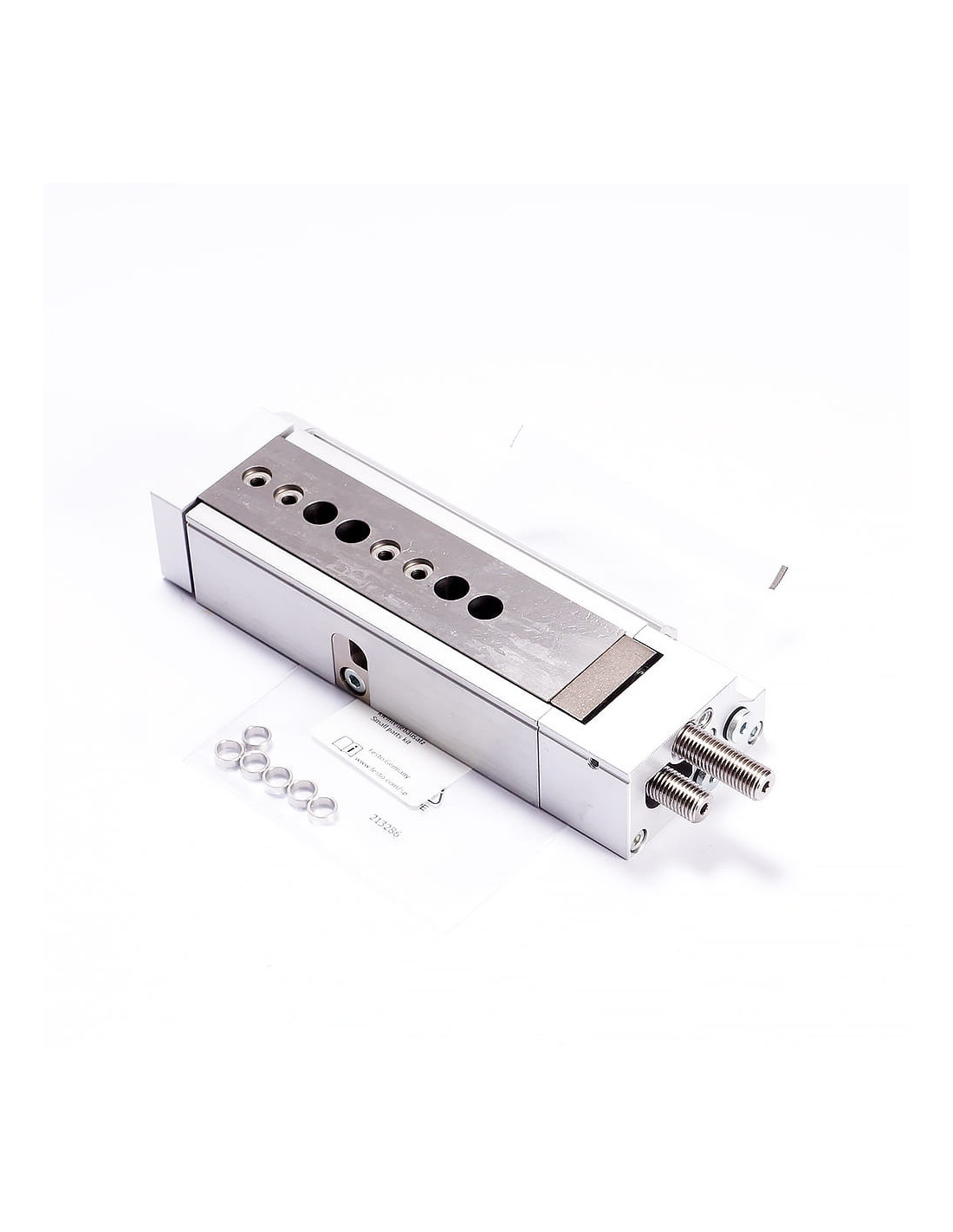

Jednostka mini DGSL-10-50-PA, (543946), Festo

Jednostka mini DGSL-10-50-PA, 543946, Festo

Jednostka mini Festo DGSL-10-50-PA to kompaktowy napęd liniowy z prowadzeniem kulkowym, przeznaczony do precyzyjnych ruchów w aplikacjach automatyki przemysłowej. Dzięki zwartej konstrukcji dobrze sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie wymagane jest stabilne prowadzenie, powtarzalność ruchu oraz niezawodna praca elementów wykonawczych.

Model DGSL-10-50-PA jest napędem dwustronnego działania, przystosowanym do pracy ze sprężonym powietrzem. Zastosowane prowadzenie na łożyskach kulkowych z koszykiem zapewnia płynny przesuw wózka oraz dobrą odporność na obciążenia występujące podczas pozycjonowania, podawania, przesuwania lub manipulowania detalami.

Zastosowanie

Jednostka mini Festo DGSL-10-50-PA może być stosowana w systemach montażowych, maszynach pakujących, stanowiskach manipulacyjnych, aplikacjach pick-and-place, urządzeniach kontrolnych oraz zautomatyzowanych liniach produkcyjnych. Nadaje się do zadań wymagających krótkiego, kontrolowanego skoku i stabilnego prowadzenia elementu roboczego.

Najważniejsze zalety

Kompaktowa budowa umożliwia łatwą integrację z maszynami i modułami automatyki. Precyzyjna prowadnica kulkowa poprawia stabilność ruchu, a możliwość sygnalizacji położenia za pomocą czujników zbliżeniowych ułatwia kontrolę procesu. Elastyczna amortyzacja po obu stronach wspiera łagodne osiąganie pozycji końcowych i ogranicza obciążenia mechaniczne podczas pracy.

Dane techniczne

Typ: DGSL-10-50-PA
Numer katalogowy: 543946
Producent: Festo
Skok: 50 mm
Średnica tłoka: 12 mm
Sposób działania: dwustronnego działania
Tryb pracy jednostki napędowej: jarzmo
Prowadnica: prowadnica na łożyskach kulkowych z koszykiem
Amortyzacja: elastyczne pierścienie lub płytki amortyzujące z obu stron
Zakres regulacji położenia końcowego z przodu: 27,5 mm
Zakres regulacji położenia końcowego z tyłu: 20 mm
Ciśnienie robocze: 1,5–8 bar
Maksymalna prędkość: 0,8 m/s
Medium robocze: sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Pozycja montażu: dowolna
Sygnalizacja położenia: za pomocą czujnika zbliżeniowego
Przyłącze pneumatyczne: M5
Temperatura otoczenia: 0–60°C
Maksymalna siła Fy: 1175 N
Maksymalna siła Fz: 1175 N
Maksymalny moment Mx: 18 Nm
Maksymalny moment My: 9 Nm
Maksymalny moment Mz: 9 Nm
Siła teoretyczna przy 6 bar, wysuw: 68 N
Siła teoretyczna przy 6 bar, powrót: 51 N

Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
