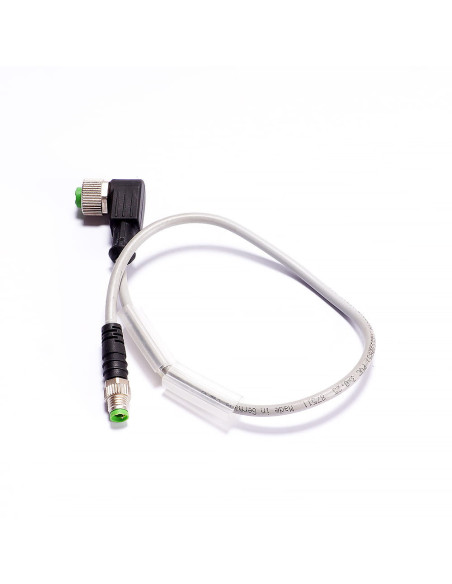

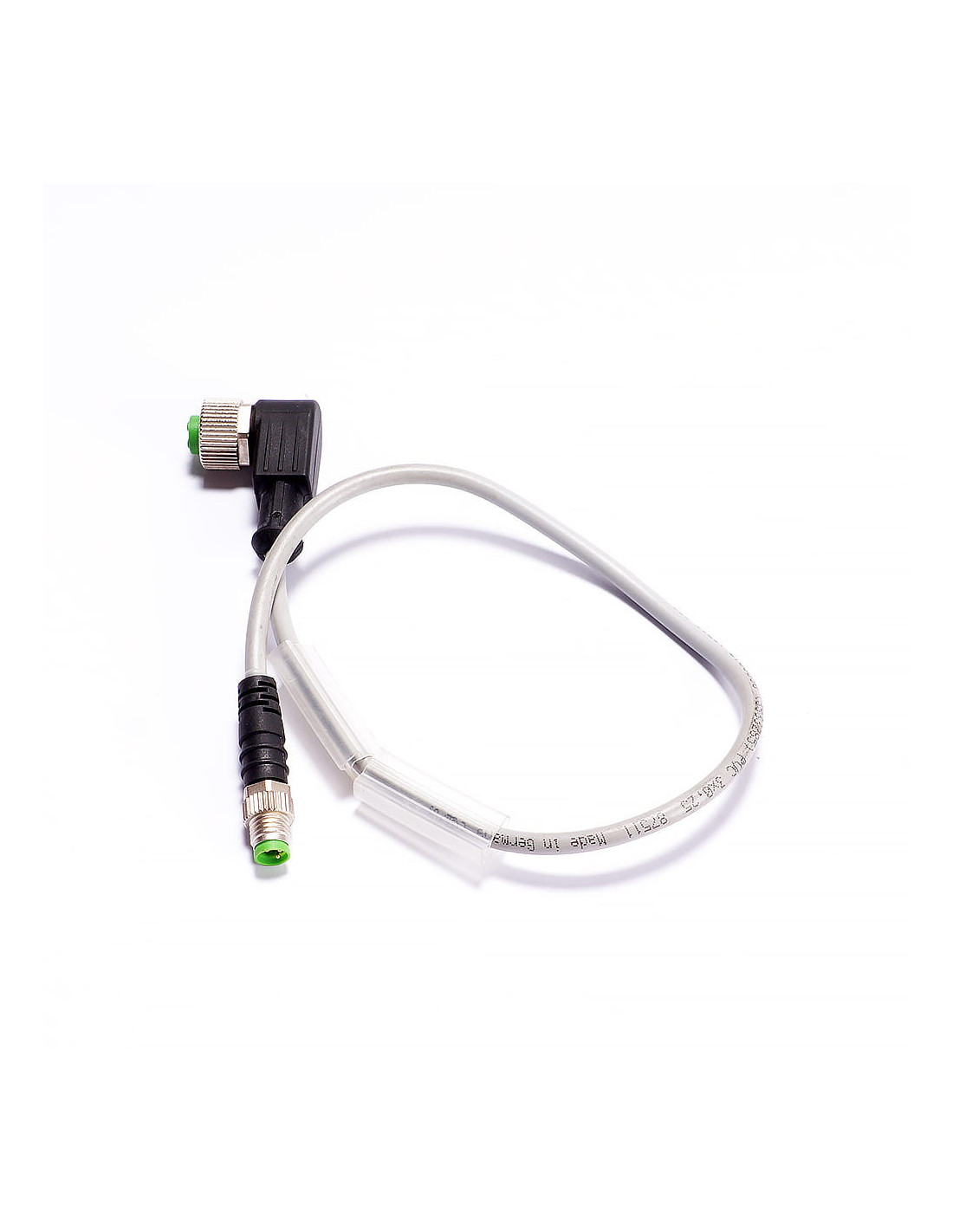

M8 męski 0' / M12żeński, 90', 7000-88261-2100030, MURR ELEKTRONIK
Korzyści z zakupów na eShop.Dopak
W naszym sklepie internetowym stawiamy na prostotę zakupów, klarowną nawigację i błyskawiczne dostawy. Zadowolenie naszych klientów jest dla nas priorytetem, dlatego oferujemy kompleksową obsługę na najwyższym poziomie. Nasz doświadczony zespół jest zawsze gotów udzielić odpowiedzi na wszelkie pytania i służyć pomocą przy wyborze idealnego produktu - zachęcamy do kontaktu.
Dane techniczne:
| Producent | MURR ELEKTRONIK |
| Kod produktu | 7000-88261-2100030 |
| Typ | M8 męski 0' / M12żeński |
| Długość kabla | 0,3 m |
| SEITE 1 | |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Rodzaj konstrukcji | M8 |
| Gwint | M8 x 1 |
| Odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styku | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| SEITE 2 | |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Rodzaj konstrukcji | M12 |
| Gwint | M12 x 1 |
| Odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styku | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| ELEKTRYCZNE DANE | ZASILANIE | |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL-listed) | 30 V |
| Napięcie robocze DC (UL-listed) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| DIAGNOZY | |
| Dioda LED wskaźnika stanu | nie |
| OCHRONA URZĄDZENIA | ELEKTRYCZNA | |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| DANE MECHANICZNE | MATERIAŁOWE | |
| Powłoka blokady | matowy niklowany |
| Materiał uszczelki | FKM |
| Materiał obudowy | PUR |
| Materiał blokady | Zinkdruckguss |
| DANE MECHANICZNE | MONTAŻOWE | |
| Typ montażu | włożone, przykręcone, zabezpieczenie przeciwwstrząsowe |
| WARUNKI OTOCZENIA | KLIMATYCZNE | |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Dodatkowy warunek zakresu temperatury | w zależności od jakości kabla |
| WAŻNE UWAGI MONTAŻOWE | |
| Uwaga dotycząca odciążenia | Chroń złącza przed obciążeniami mechanicznymi poprzez odpowiednie środki, np. stosowanie opasek kablowych. |
| Uwaga dotycząca promienia gięcia | UWAGA: Przestrzegaj dopuszczalnych promieni gięcia podczas układania kabli, ponieważ zbyt duże siły zginające mogą zagrozić klasie ochrony IP. |
| ZGODNOŚĆ | |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
| DANE DOTYCZĄCE KABLA | |
| KABEL | |
| Układ przewodów | brązowy, czarny, niebieski |
| OGÓLNE DANE | KABEL | |
| Identyfikacja kabla | 210 |
| Typ kabla | 1 |
| Kolor płaszcza | szary |
| Typ certyfikatu | cURus |
| KONSTRUKCJA | KABEL | |
| Liczba skrętek | 1 |
| Skrętka | 3 żyły skręcone |
| Układ przewodów | brązowy, czarny, niebieski |
| DANE MECHANICZNE | KABEL | |
| Masa kabla | 29,37 g/m |
| Materiał płaszcza | PVC |
| Twardość krawędzi płaszcza | 85 ± 5 Shore A |
| Wolne od składników (płaszcz) | bez ołowiu, kadmu, CFC, silikonu |
| Zewnętrzna średnica (płaszcz) | 4,5 mm |
| Tolerancja średnicy zewnętrznej (płaszcz) | ± 5 % |
| Materiał izolacji żyły | PVC |
| Liczba żył | 3 |
| Zewnętrzna średnica izolacji żyły | 1,25 mm |
| Tolerancja średnicy izolacji żyły | ± 5 % |
| Twardość izolacji żyły | 45 ± 5 Shore D |
| Właściwości materiału izolacji żyły | dobrze nadaje się do obróbki maszynowej |
| Wolne od składników (izolacja żyły) | bez ołowiu, kadmu, CFC, silikonu |
| Liczba pojedynczych drutów (żyła) | 14 |
| Średnica pojedynczych drutów (żyła) | 0,15 mm |
| Przekrój poprzeczny żyły | 0,25 mm² |
| Materiał żyły | Miedziana linka, czysta |
| Typ żyły | Klasa linki 5 |
| DANE ELEKTRYCZNE | KABEL | |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | zgodnie z DIN VDE 0298-4 |
| Minimalna obciążalność prądowa żyły | 4,5 A |
| Stały opór elektryczny żyły | 79 Ω/km @ 20 °C |
| Napięcie wytrzymałościowe AC (żyła - żyła) | 2 kV @ 60 s |
| Napięcie wytrzymałościowe AC (żyła - płaszcz) | 2 kV @ 60 s |
| ZAKRES TEMPERATUR | KABEL | |
| Minimalna temperatura robocza (stała) | -30 °C |
| Maksymalna temperatura robocza (stała) | 80 °C |
| Minimalna temperatura robocza (ruchoma) | -5 °C |
| Maksymalna temperatura robocza (ruchoma) | 80 °C |
| ODPORNOŚCI | KABEL | |
| Ognioodporność | UL 1581 § 1100 FT2, UL 1581 § 1090, IEC 60332-2-2 |
| Odporność na chemikalia | dobra, należy sprawdzić w kontekście aplikacji |
| Odporność na benzynę | dobra, należy sprawdzić w kontekście aplikacji |
| Odporność na oleje | DIN EN 60811-404, dobra, należy sprawdzić w kontekście aplikacji |
| INSTALACJA | KABEL | |
| Promień gięcia (stały) | 5 x średnica zewnętrzna |
| Promień gięcia (ruchomy) | 10 x średnica zewnętrzna |
| DANE HANDLOWE | |
| ECLASS-6.0 | 27279218 |
| ECLASS-6.1 | 27279218 |
| ECLASS-7.0 | 27279218 |
| ECLASS-8.0 | 27279218 |
| ECLASS-9.0 | 27060311 |
| ECLASS-10.1 | 27060311 |
| ECLASS-11.1 | 27060311 |
| ECLASS-12.0 | 27060311 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879123143 |
| Jednostka pakowania | 1 |
| Kod taryfy celnej | 85444290 |
Zalety M8 męskiego 0' / M12 żeńskiego, 90', 7000-88261-2100030:
- Wysoka precyzja M8 męskiego 0' / M12 żeńskiego
- Doskonała jakość wykonania
- Trwałość produktu M8/ M12
- Bezpieczeństwo użytkowania
- Niezawodność działania
Produkt nieużywany, drobne ślady magazynowania. Produkt na magazynie.
