Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -10°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko - poliuretan / tłok - NBR(opcja Viton) |
| Zakres średnic | Ø160 do Ø320 |

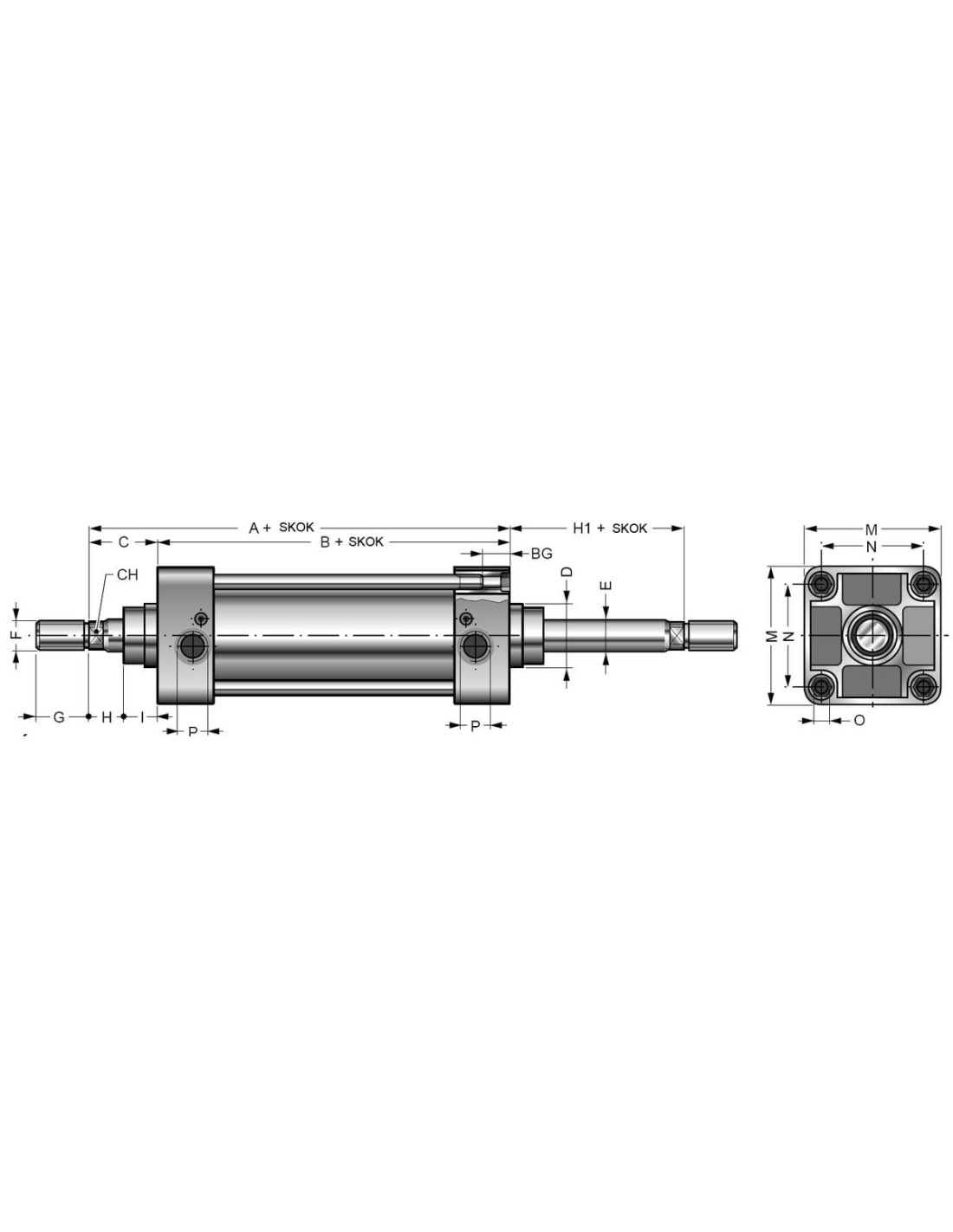

| Średnica | 200 mm |
| SKOK | 450 |
| A | 275 |
| A+SKOK | 725 |
| B | 180 |
| B+SKOK | 630 |
| C | 95 |
| ØD | 75 |
| ØE | 40 |
| ØF | M36x2 |
| G | 72 |
| H | 50 |
| H1 | 95 |
| H1+SKOK | 545 |
| I | 65 |
| M | 220 |
| N | 175 |
| ØO | M16 |
| ØP | G3/4 |
| BG | 23 |
| CH | 36 |

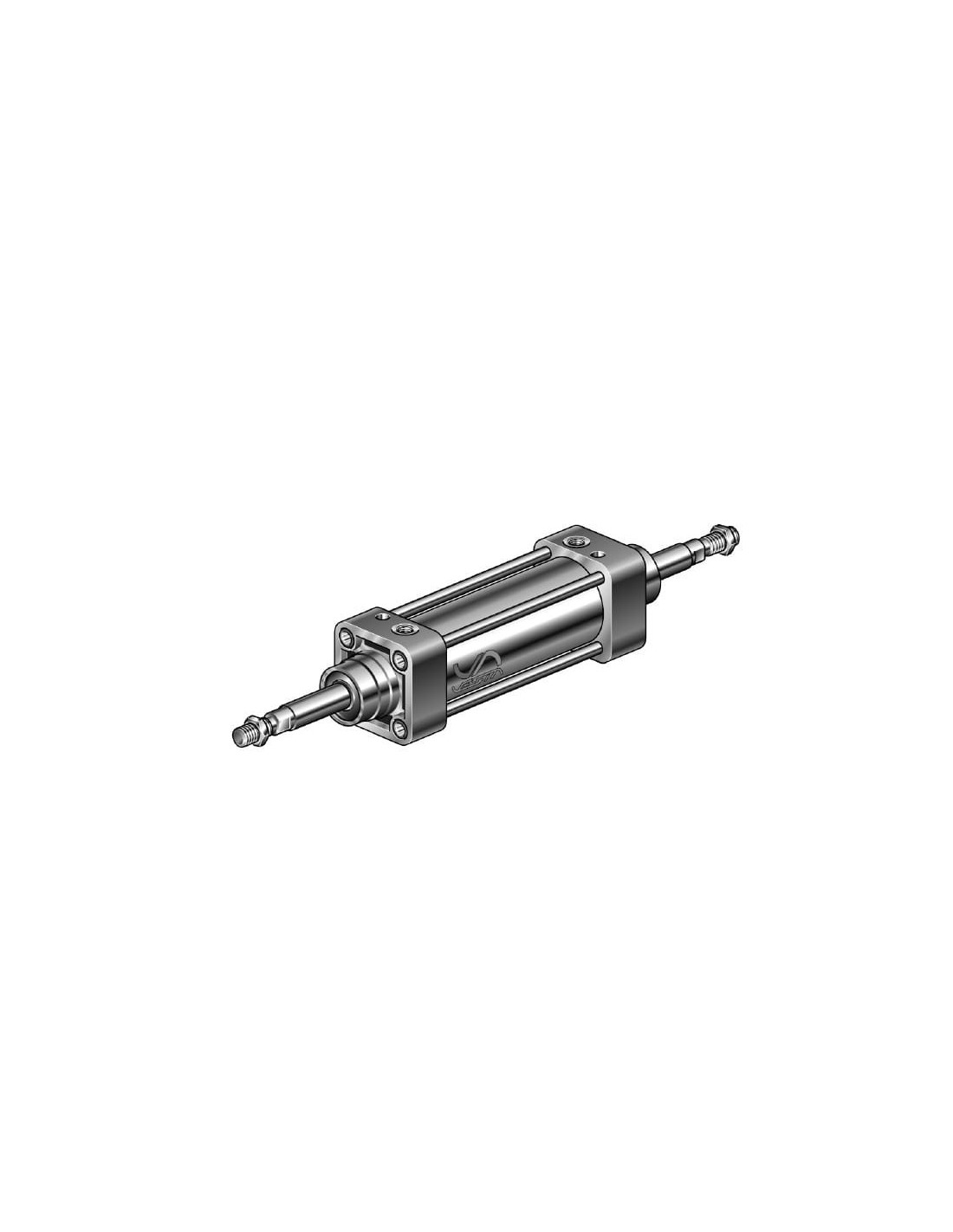

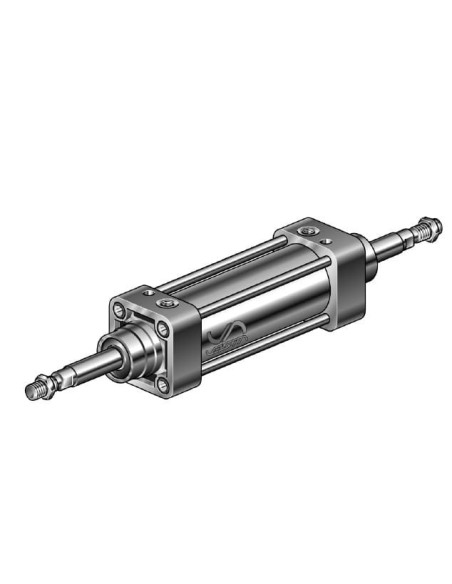

Siłownik pneumatyczny ISO 6431 D200x450 z dwustronnym tłoczyskiem – zastosowanie i zalety
Siłownik pneumatyczny ISO 6431 D200x450 to precyzyjne urządzenie przeznaczone do zaawansowanych aplikacji przemysłowych. Dzięki konstrukcji zgodnej z normą ISO 6431 znajduje zastosowanie w automatyce przemysłowej, systemach transportowych, liniach produkcyjnych, maszynach pakujących oraz wszędzie tam, gdzie istotna jest wysoka niezawodność działania i długi okres eksploatacji.
Budowa i najważniejsze cechy siłownika dwustronnego
Urządzenie posiada dwustronne tłoczysko, które umożliwia precyzyjne i symetryczne prowadzenie ruchu w dwóch kierunkach. Siłownik zrealizowano na bazie lakierowanych pokryw aluminiowych oraz tulei z anodowanego aluminium, co skutkuje wysoką odpornością na korozję i uszkodzenia mechaniczne. Kluczowe elementy konstrukcyjne, takie jak tłoczysko i pręty montażowe, wykonano z chromowanej stali węglowej CK45, co zapewnia dużą wytrzymałość oraz sztywność.
Typowe zastosowania siłownika ISO 6431 D200x450
- Automatyka przemysłowa – sterowanie ruchami liniowymi w maszynach przemysłowych.
- Pakowanie i sortowanie – obsługa urządzeń transportujących i manipulujących ładunkiem.
- Systemy podnoszenia i przesuwu – w liniach produkcyjnych, obsługa chwytaków i manipulatorów.
- Maszyny specjalistyczne – realizacja powtarzalnych ruchów o dużej sile i precyzji.
Korzyści z zastosowania siłownika z dwustronnym tłoczyskiem
Główne atuty wykorzystania siłownika dwustronnego to możliwość przenoszenia jednakowych sił w obu kierunkach pracy, łatwiejsze sterowanie ruchem liniowym, a także zwiększona trwałość dzięki rozłożeniu obciążeń. Pneumatyczna amortyzacja dodatkowo poprawia kulturę pracy urządzenia, redukując drgania oraz zużycie komponentów.
Warunki pracy i media robocze
Siłownik jest przystosowany do pracy z przefiltrowanym sprężonym powietrzem w zakresie ciśnienia od 1 do 10 bar. Cechuje go bardzo szeroki zakres temperatur, co pozwala na zastosowanie zarówno w standardowych, jak i bardziej wymagających środowiskach przemysłowych. Uszczelnienia wykonane z poliuretanu i NBR lub opcjonalnie Vitonu, odpornego do +150°C, gwarantują wysoką szczelność i odporność na zużycie.
Podsumowanie możliwości wykorzystania siłownika pneumatycznego ISO 6431
Siłownik ISO 6431 D200x450 z dwustronnym tłoczyskiem jest uniwersalnym rozwiązaniem znajdującym zastosowanie w wielu gałęziach przemysłu oraz automatyki. Dzięki solidnej budowie, odporności na czynniki zewnętrzne i szerokiej gamie parametrów pracy, umożliwia realizację nawet najbardziej wymagających zadań w aplikacjach liniowych.
