Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -10°C ÷ +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko - poliuretan / tłok - NBR(opcja Viton) |
| Zakres średnic | Ø160 do Ø320 |

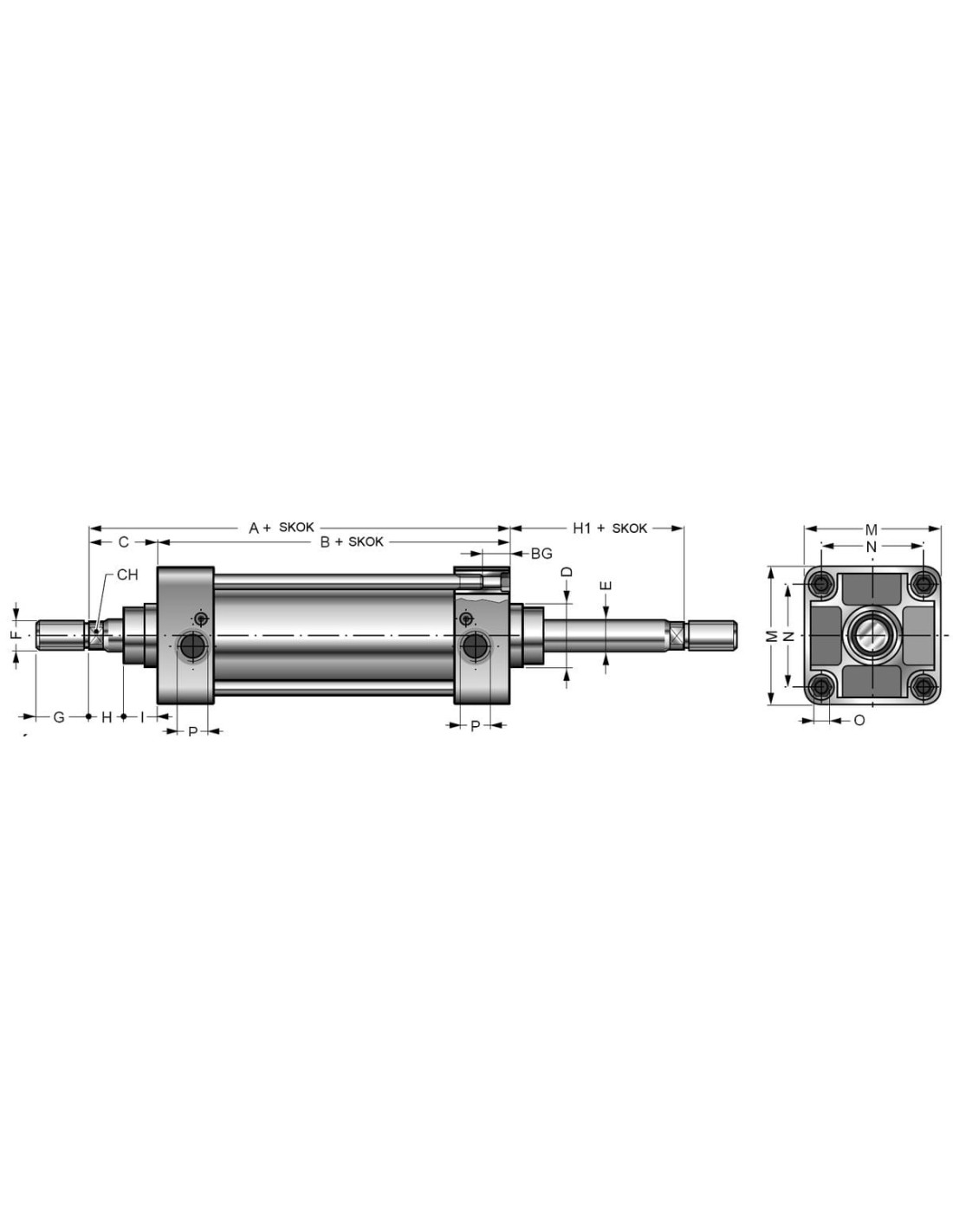

| Średnica | 200 mm |
| SKOK | 50 |
| A | 275 |
| A+SKOK | 325 |
| B | 180 |
| B+SKOK | 230 |
| C | 95 |
| ØD | 75 |
| ØE | 40 |
| ØF | M36x2 |
| G | 72 |
| H | 50 |
| H1 | 95 |
| H1+SKOK | 145 |
| I | 65 |
| M | 220 |
| N | 175 |
| ØO | M16 |
| ØP | G3/4 |
| BG | 23 |
| CH | 36 |

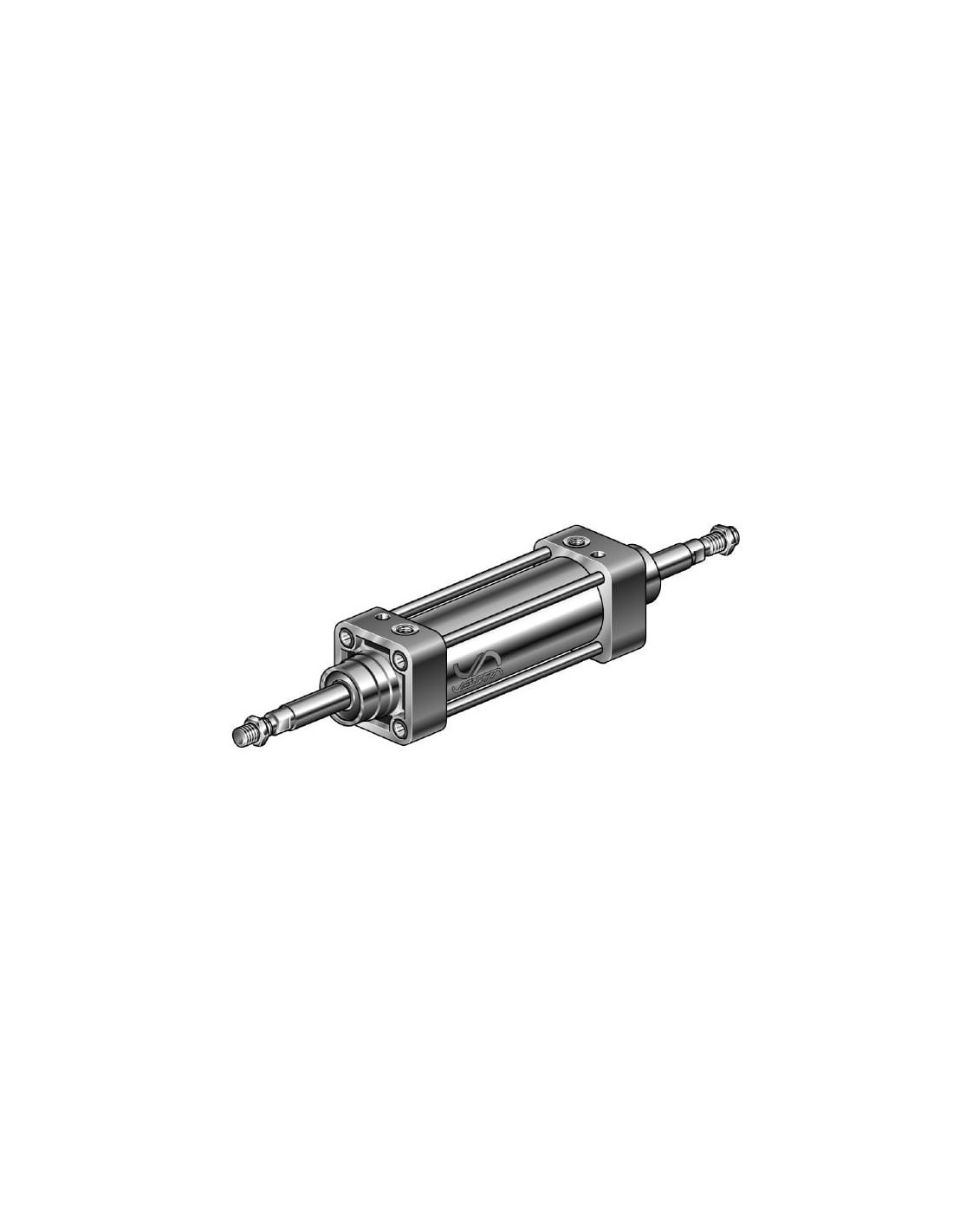

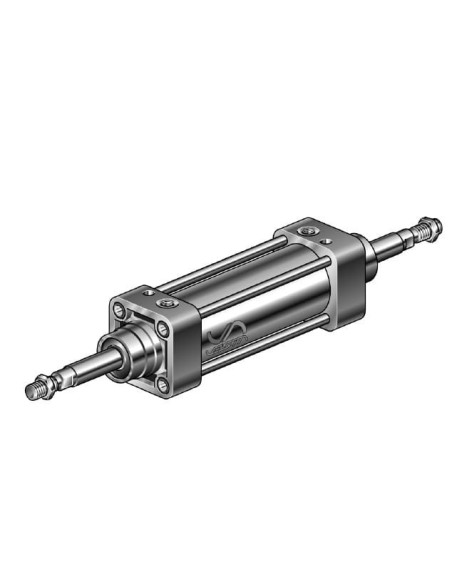

Siłownik pneumatyczny ISO6431 D200x50 z dwustronnym tłoczyskiem – solidne rozwiązanie do zadań specjalnych
Siłownik ISO6431 D200x50 z dwustronnym tłoczyskiem to specjalistyczny element wykonawczy przeznaczony do zastosowań w wymagających układach pneumatycznych. Wykonany zgodnie z normą ISO 6431, zapewnia pełną kompatybilność z większością przemysłowych systemów automatyki oraz linii produkcyjnych.
Typowe zastosowania siłownika pneumatycznego dwustronnego
To urządzenie wykorzystywane jest m.in. w takich branżach jak automatyka przemysłowa, przetwórstwo, transport, montaż, prace manipulacyjne oraz linie pakujące i produkcyjne. Siłownik z dwustronnym tłoczyskiem znajduje zastosowanie tam, gdzie wymagane jest przenoszenie siły i ruchu liniowego w obie strony oraz zapewnienie symetrycznego działania lub współpracy z elementami po obu końcach cylindra.
Najczęstsze zastosowania siłownika dwustronnego:
- Precyzyjne pozycjonowanie oraz zsynchronizowany ruch w maszynach i urządzeniach.
- Podnoszenie, przesuwanie, blokowanie elementów, gdzie istotne jest wsparcie w obu kierunkach ruchu.
- Obsługa stołów przesuwanych, wind, suwnic, klap i zaworów.
- Zasilanie systemów, gdzie ruch liniowy musi być przenoszony na oba końce tłoczyska.
Zalety wykonania siłownika ISO6431 D200x50
Konstrukcja oparta na anodowanym aluminium oraz chromowanym tłoczysku zwiększa odporność na uszkodzenia mechaniczne i korozję, co przekłada się na długą żywotność urządzenia w trudnych warunkach przemysłowych. Dzięki zastosowaniu pneumatycznej amortyzacji zapewniona jest płynna i cicha praca. Siłownik jest odporny na wahania temperatury otoczenia i medium, co umożliwia bezproblemowe funkcjonowanie w szerokim zakresie od -10°C do +80°C (lub nawet +150°C przy zastosowaniu uszczelnień Viton).
- Szeroki zakres średnic (Ø160 do Ø320) daje możliwość doboru siłownika do konkretnych potrzeb instalacji.
- Bezsmarowe działanie eliminuje konieczność częstych przeglądów.
- Trwała budowa – elementy metalowe wykonane z wysokiej klasy stali CK45.
- Uniwersalne zastosowanie – możliwość pracy z przefiltrowanym sprężonym powietrzem, także w środowiskach o wysokich wymaganiach czystości.
Korzyści z używania siłowników z dwustronnym tłoczyskiem
Stosowanie siłowników pneumatycznych tego typu gwarantuje:
- Zwiększenie precyzji ruchu liniowego oraz powtarzalności procesów przemysłowych.
- Możliwość integracji z różnymi systemami automatyki dzięki zgodności z normą ISO6431.
- Optymalne wykorzystanie przestrzeni montażowej oraz ułatwiony montaż dzięki standaryzowanym wymiarom przyłączy.
- Dłuższy czas eksploatacji i bezpieczeństwo użytkowania dzięki zastosowaniu nowoczesnych materiałów i uszczelnień.
Podsumowanie – siłownik pneumatyczny ISO6431 D200x50 do profesjonalnych zastosowań
Siłownik ISO6431 D200x50 z dwustronnym tłoczyskiem to sprawdzony wybór wszędzie tam, gdzie liczy się niezawodność, wysoka siła robocza oraz uniwersalność zastosowania. Jest doskonałym rozwiązaniem do aplikacji przemysłowych wymagających przenoszenia ruchu liniowego w dwóch kierunkach, z zachowaniem bezpieczeństwa i płynności działania w szerokim zakresie temperatur.
