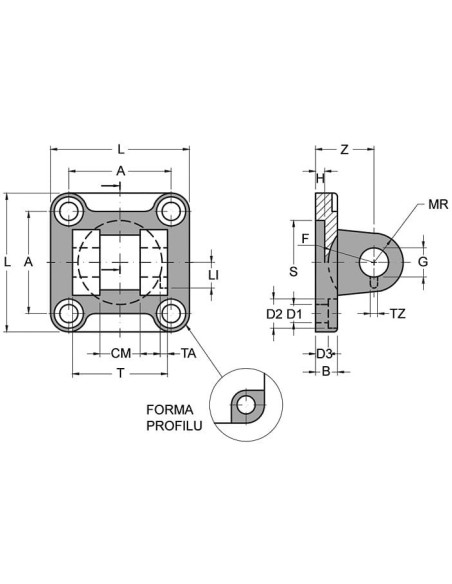

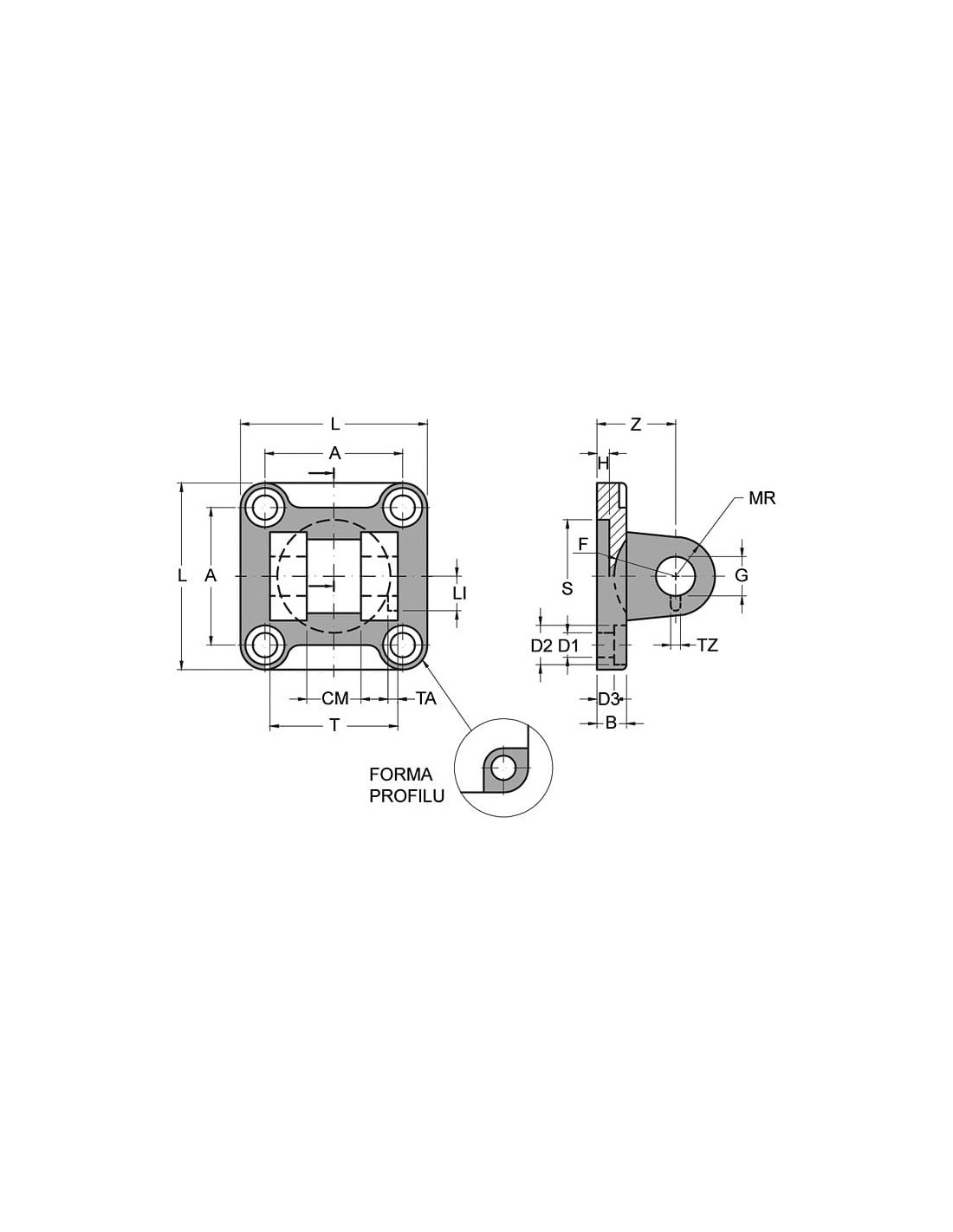

Dane techniczne
| Średnica | 63 mm |
| A | 56,5 |
| B | 11 |
| D1 | 9 |
| D2 | 15 |
| D3 | 6,5 |
| F | 25 |
| L | 75 |
| LI | 14 |
| H | 5 |
| CM | 21 mm |
| MR | 18 |
| S | 45 |
| R MAX | X |
| T | 51 |
| TA | 4 |
| TZ | 4,3 |
| G | 16 |
| Z | 32 |
Widełki wąskie pod przegub kulowy do siłownika pneumatycznego D63 – zastosowanie i charakterystyka
Widełki wąskie pod przegub kulowy do siłownika pneumatycznego o średnicy tłoka 63 mm (oznaczenie produktu: XCFSN/063) to precyzyjny element mocujący, stosowany w siłownikach zgodnych z normami ISO 15552/6431 oraz ISO 21287. Dzięki swojej uniwersalności, element ten doskonale sprawdza się zarówno w zastosowaniach przemysłowych, jak i w automatyce, gdzie wymagane są niezawodne i trwałe połączenia ruchome.
Zalety i przeznaczenie widełek wąskich D63
Widełki wąskie wykonane do siłowników pneumatycznych są idealnym rozwiązaniem, gdy istnieje potrzeba przeniesienia siły z siłownika na inne elementy układu w sposób elastyczny i precyzyjny. Zastosowanie wysokiej jakości materiałów oraz precyzyjne wykonanie zapewniają długą żywotność i odporność na obciążenia.
- Umożliwiają połączenie siłownika z przegubem kulowym, co pozwala kompensować niewspółosiowość pomiędzy elementami współpracującymi.
- Wytrzymałość na wysokie siły dzięki solidnej budowie oraz odpowiednio dobranym wymiarom.
- Prosty montaż na korpusie siłownika pneumatycznego za pomocą śrub, co gwarantuje szybki serwis i łatwość wymiany.
- Doskonałe rozwiązanie do automatyki przemysłowej, maszyn pakujących, systemów transportujących oraz stanowisk zrobotyzowanych.
- Spełnianie międzynarodowych standardów ISO umożliwia stosowanie w wielu dostępnych na rynku siłownikach pneumatycznych.
Typowe zastosowania widełek pod przegub kulowy ISO 15552/6431, ISO 21287
Element mocujący, jakim są widełki pod przegub kulowy, jest niezbędny w miejscach, gdzie ruch obrotowy ramienia czy innych podzespołów wymaga elastyczności oraz bezpieczeństwa użytkowania siłownika pneumatycznego. Szerokie zastosowanie mają w:
- Układach automatyki przemysłowej, gdzie wymagana jest niezawodność i wysoka powtarzalność ruchów.
- Maszynach przemysłowych oraz liniach produkcyjnych wyposażonych w siłowniki pneumatyczne o średnicy tłoka 63 mm.
- Stanowiskach zrobotyzowanych, gdzie konieczne są precyzyjne i dynamiczne połączenia mechaniczne.
- Systemach transportujących, pakujących oraz montażowych.
Widełki wąskie pod przegub kulowy XCFSN/063 są kompatybilne z wieloma typami siłowników, a dzięki sprawdzonej konstrukcji gwarantują bezawaryjną pracę oraz łatwość obsługi całego układu pneumatycznego.
