Dane techniczne

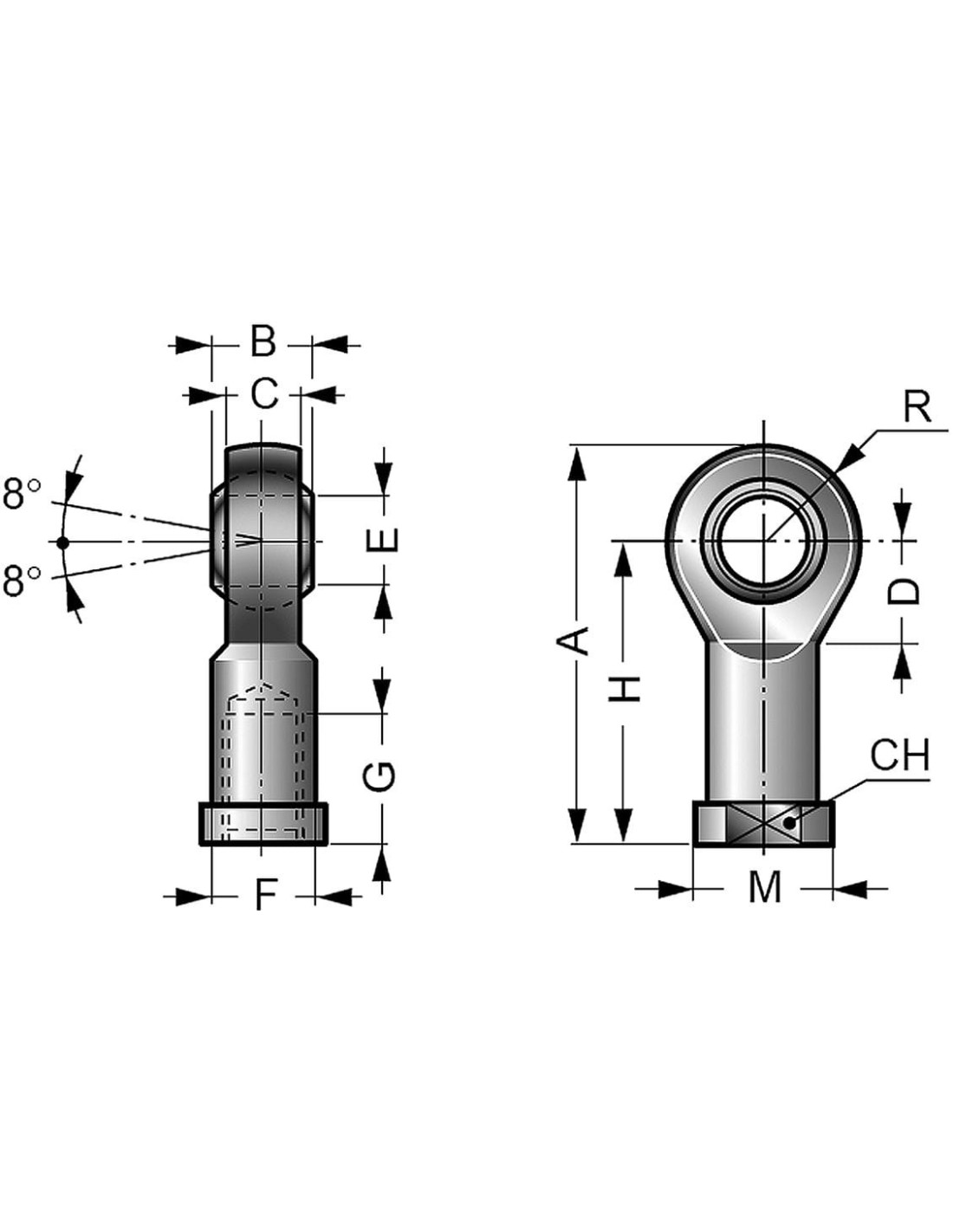

| Średnica | 250 mm |
| A | 188 |
| B | 55 |
| C | 33 |
| CH | 65 |
| D | 46 |
| E | 40 |
| ØF | M42x2 |
| G | 60 |
| H | 142 |
| ØM | 73 |
| R | 55 |
Końcówka prosta z przegubem kulowym M42x2 – trwałe i precyzyjne połączenie do siłowników D250, ISO15552/6431
Końcówka prosta z przegubem kulowym M42x2 to wysokiej klasy element łączący, który przeznaczony jest do montażu na tłoczysko siłownika pneumatycznego o średnicy 250 mm. Produkt jest zgodny z normami ISO 15552 oraz ISO 6431, co gwarantuje jego uniwersalność i możliwość współpracy z większością standardowych siłowników dostępnych na rynku.
Wytrzymałość i niezawodność w wymagających aplikacjach
Przegub kulowy w konstrukcji końcówki zapewnia możliwość przenoszenia obciążeń w różnych kierunkach oraz umożliwia kompensację niewspółosiowości podczas pracy siłownika. Dzięki temu rozwiązaniu można liczyć na niezawodne przekazywanie sił przy równoczesnym ograniczeniu zużycia mechanicznego na styku z tłoczyskiem. Zastosowanie solidnych materiałów gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych.
Standardowe zastosowania i możliwości wykorzystania końcówki
Końcówki proste z przegubem kulowym są szeroko wykorzystywane w:
- Układach pneumatycznych z dużymi siłownikami, gdzie wymagane jest pewne i elastyczne połączenie z elementami wykonawczymi.
- Automatyce przemysłowej – do podłączania mechanizmów, w których występują zmienne kąty pracy tłoczyska.
- Maszynach i urządzeniach przemysłowych, w których niezbędna jest kompensacja luzów i błędów montażowych.
- Rolnictwie, budownictwie oraz przemyśle ciężkim – wszędzie tam, gdzie istotna jest odporność na obciążenia dynamiczne i długotrwała eksploatacja.
Dzięki zastosowanemu przegubowi kulowemu możliwe jest pochylanie końcówki nawet o 8° w każdą stronę, co zapewnia dużą elastyczność w projektowaniu układów mechanicznych.
Najważniejsze zalety końcówki prostej z przegubem kulowym M42x2
- Wysoka wytrzymałość mechaniczna – odporność na naprężenia i obciążenia osiowe.
- Kompensacja niedokładności montażu – możliwość pracy w różnych pozycjach i kątach.
- Uniwersalność – zgodność z normami ISO15552/ISO6431.
- Łatwy montaż i demontaż – gwint M42 x 2 pozwala na bezproblemowe osadzenie końcówki na siłowniku.
- Możliwość stosowania w wielu branżach – sprawdza się zarówno w automatyce, jak i w aplikacjach ciężkiego przemysłu.
Precyzyjne dopasowanie i parametry konstrukcyjne
Końcówka jest przystosowana do pracy z siłownikami tłoczyskowymi o dużej średnicy. Odpowiednio zaprojektowane wymiary zapewniają stabilność oraz trwałość połączenia, a także minimalizują naprężenia pojawiające się podczas intensywnej eksploatacji.
