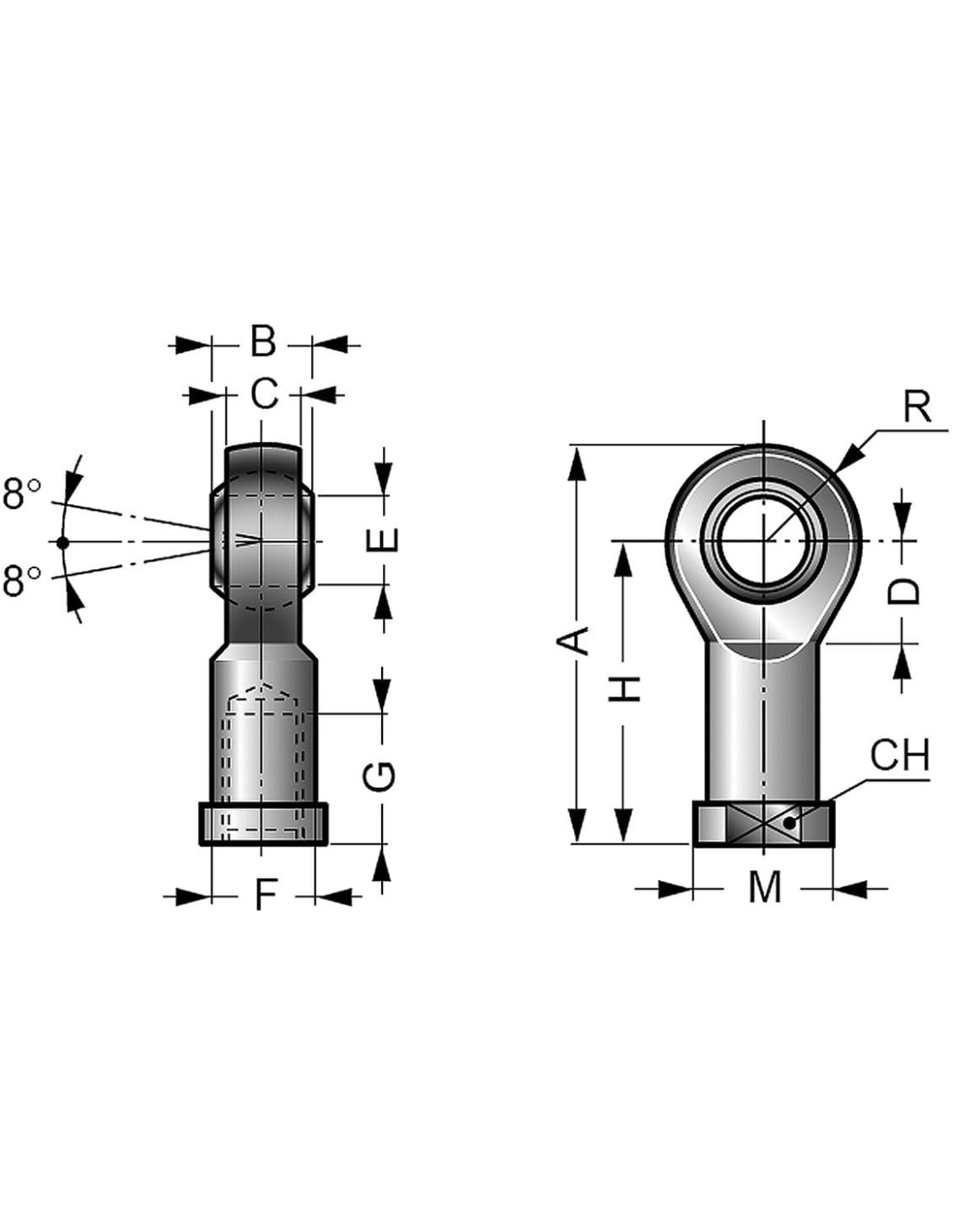

Dane techniczne
| Średnica | 80-100 mm |
| A | 102 |
| B | 25 |
| C | 18 |
| CH | 30 |
| CH1 | 5 |
| D | 26 |
| ØE | 20 |
| ØF | M20x1,5 |
| G | 33 |
| H | 77 |
| ØM | 34 |
| R | 25 |
Końcówka prosta z przegubem kulowym M20x1,5 do siłownika D80-100 – Wytrzymałe rozwiązanie dla automatyki pneumatycznej
Końcówka prosta z przegubem kulowym M20x1,5 przeznaczona do siłowników o średnicy tłoka 80-100 mm to niezawodny element, który umożliwia przenoszenie sił oraz kompensowanie niewielkich nieosiowości podczas pracy układów pneumatycznych. Stosowana zgodnie z normą ISO 15552/6431, gwarantuje kompatybilność z większością siłowników wykorzystywanych w przemyśle.
Zalety końcówki z przegubem kulowym M20x1,5
- Kulowy przegub umożliwia wychył ruchomy nawet do 8°, znacząco zwiększając odporność na niewspółosiowość oraz wydłużając żywotność całego połączenia.
- Solidna konstrukcja oraz precyzyjne wykonanie gwarantują wysoką odporność na obciążenia dynamiczne i statyczne.
- Standardowy gwint M20x1,5 pozwala na szybki i stabilny montaż do tłoczyska siłownika.
- Uniwersalność – końcówka pasuje do różnych typów siłowników pneumatycznych i hydraulicznych zgodnych z normą ISO.
Typowe zastosowania końcówki prostej z przegubem kulowym do siłownika
Końcówki z przegubem kulowym są szeroko wykorzystywane w automatyce przemysłowej, w maszynach produkcyjnych, liniach montażowych oraz w aplikacjach transportu i manipulacji. Zapewniają efektywną i bezproblemową pracę nawet w wymagających warunkach, gdzie kluczowa jest kompensacja drobnych odchyłek oraz pewność działania układu napędowego.
Mocowanie z przegubem kulowym zapewnia nie tylko niezawodność, ale także znacząco ułatwia montaż oraz serwisowanie siłowników w trudno dostępnych miejscach. Zastosowanie wysokiej jakości materiałów konstrukcyjnych dodatkowo podnosi wytrzymałość i odporność na zużycie.
Gdzie sprawdzi się końcówka prosta z przegubem kulowym M20x1,5?
- Przemysł spożywczy oraz przetwórczy – wszędzie, gdzie liczy się precyzyjne i trwałe połączenie elementów ruchomych.
- Automatyka i robotyka – pozwala zwiększyć zakres ruchów siłownika bez utraty stabilności.
- Budowa maszyn – w urządzeniach wymagających elastycznego przeniesienia napędu bez ryzyka uszkodzenia tłoczyska.
- Instalacje hydrauliczne i pneumatyczne, gdzie niezbędna jest wysoka wytrzymałość mechaniczna.
