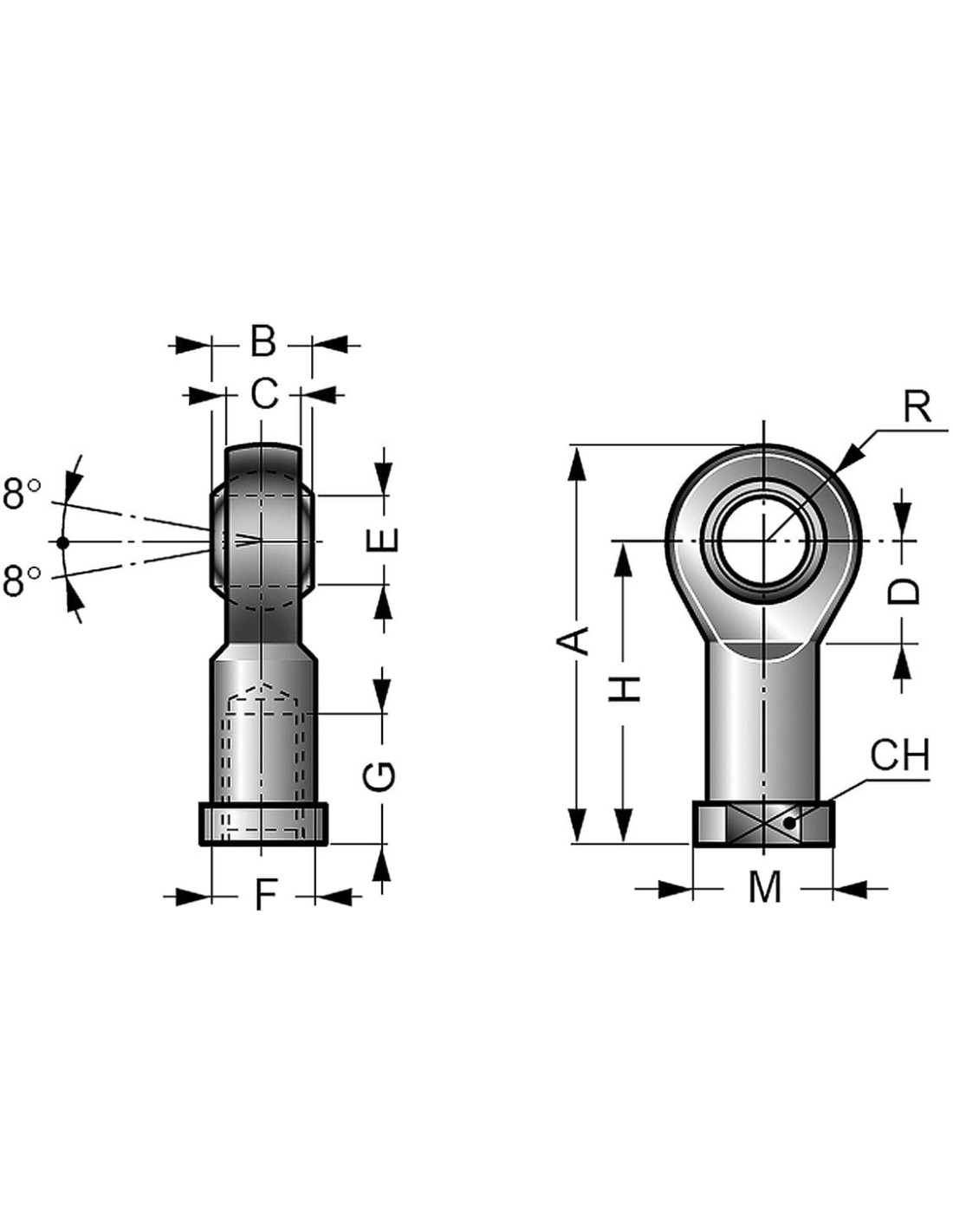

Dane techniczne
| Średnica | 40 mm |
| A | 66 |
| B | 16 |
| C | 12 |
| CH | 19 |
| CH1 | 2 |
| D | 16 |
| ØE | 12 |
| ØF | M12x1,25 |
| G | 22 |
| H | 50 |
| ØM | 22 |
| R | 16 |
Końcówka prosta z przegubem kulowym M12x1,25 do siłownika D40 – zastosowanie i charakterystyka
Końcówka prosta z przegubem kulowym M12x1,25 przeznaczona jest do współpracy z siłownikami o średnicy 40 mm, zgodnymi z normami ISO 15552 oraz ISO 6431. Jest to element łączący, który zapewnia ruch przegubowy, redukując naprężenia powstałe podczas pracy urządzeń pneumatycznych, hydraulicznych oraz mechanicznych. Dzięki swojej konstrukcji umożliwia swobodny ruch kątowy w zakresie 8° w każdą stronę, gwarantując wysoką elastyczność połączenia.
Najważniejsze zalety końcówki prostej z przegubem kulowym M12x1,25
- Solidna i trwała konstrukcja – wytrzymałość materiału przekłada się na długą żywotność, nawet podczas intensywnej eksploatacji.
- Normowane wymiary – zgodność z normą ISO 15552/6431 umożliwia łatwy dobór do typowych siłowników pneumatycznych oraz hydraulicznych o średnicy tłoka 40 mm.
- Wielokierunkowy przegub kulowy – efektywna kompensacja odchyłek osiowych, możliwość przenoszenia obciążeń pod kątem oraz minimalizacja ryzyka uszkodzeń mechanicznych.
- Gwint M12x1,25 – standardowy rozmiar gwintu zapewnia kompatybilność z licznymi siłownikami i zespołami maszynowymi.
- Łatwość montażu – intuicyjna konstrukcja umożliwia szybki montaż i demontaż w warunkach serwisowych oraz produkcyjnych.
Typowe zastosowanie końcówki z przegubem kulowym
Końcówka prosta z przegubem kulowym SNS/040 znajduje zastosowanie w wielu gałęziach przemysłu, takich jak:
- Automatyka przemysłowa – niezawodne połączenie ruchomych części siłowników z elementami konstrukcyjnymi maszyn.
- Transport i logistyka – aplikacje wymagające kompensacji niewielkich niedokładności ustawienia lub wibracji.
- Budowa maszyn – w maszynach, gdzie wymagana jest współpraca elementów podlegających wahaniom i przemieszczeniom.
- Technika pneumatyczna i hydrauliczna – końcówki do siłowników pracujących w trudnych warunkach, gdzie istotna jest niezawodność oraz bezpieczeństwo połączeń.
Element niezbędny w nowoczesnych systemach siłowników
Końcówka prosta z przegubem kulowym M12x1,25 to niezastąpiony element łączący w systemach wymagających nie tylko wytrzymałości, ale także elastyczności w przenoszeniu sił i kompensowaniu niewielkich odchyłek kątowych. Stanowi nieodłączny komponent w budowie i serwisie siłowników stosowanych w praktycznie każdej branży przemysłowej.
