Dane techniczne
| Uszczelnienia | NBR |
| Ciśnienie pracy | od 0 do 35 bar, maksymalne ciśnienie statyczne (bez pulsacji) |
| Materiał korpusu | Mosiądz |
| Materiał sprężyny | Stal nierdzewna |
| Materiał kulki | Stal nierdzewna |
| Przepływ | 6 bar, Δp = 0.5 bar |
| Temperatura medium | od -20°C do +100°C |
| Temperatura otoczenia | od -20°C do +100°C |
| Złącze | do węża 3 mm |
| L | 34 mm |
| ØD | 11,5 mm |

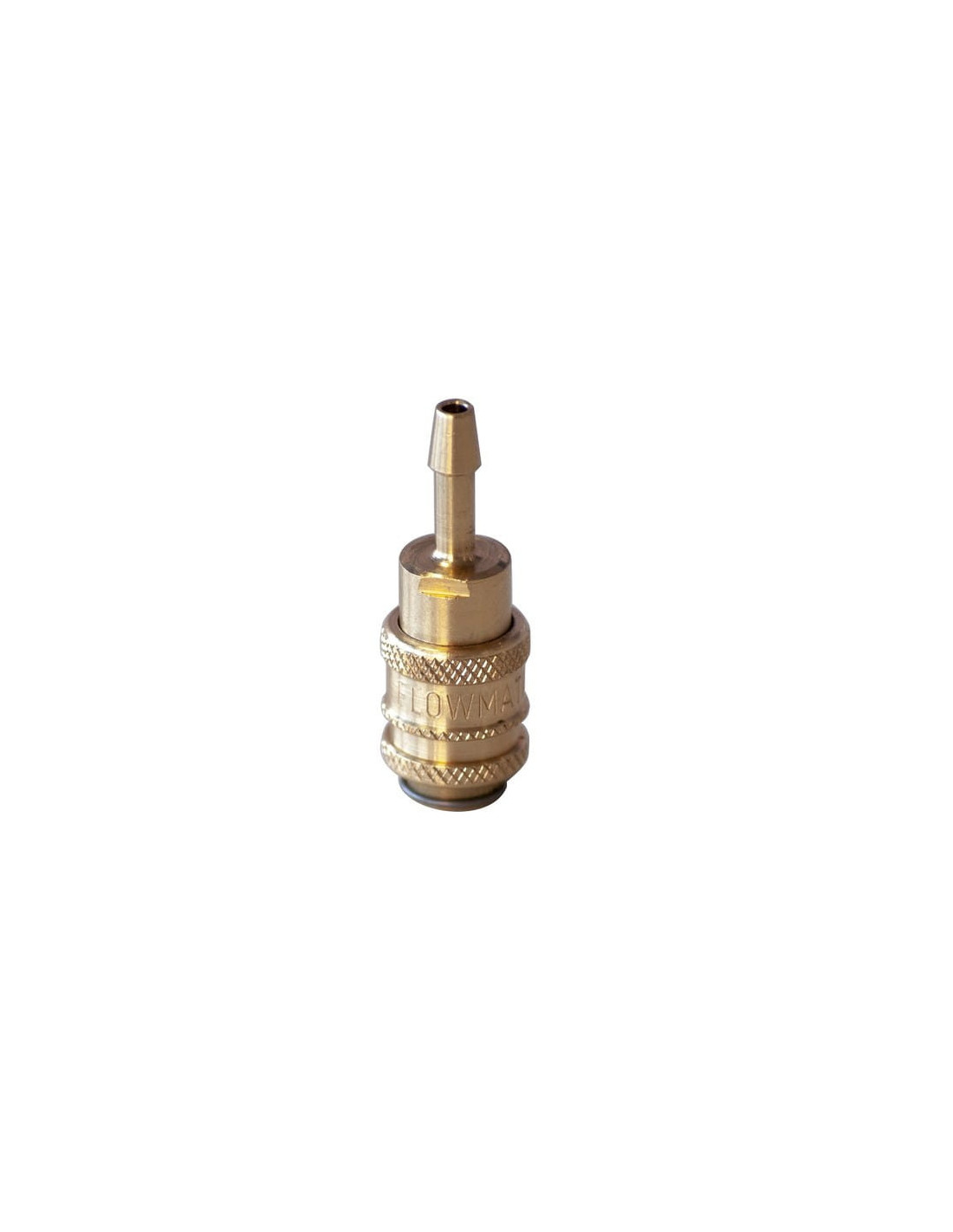

Szybkozłącze pneumatyczne DN2,7 typ 20 do węża 3 mm – mosiężne grodziowe
Szybkozłącze pneumatyczne DN2,7 typ 20 to wysokiej jakości element złączny, przeznaczony do instalacji pneumatycznych wykorzystywanych w przemyśle, warsztatach oraz laboratoriach. Konstrukcja grodziowa oraz mosiężny korpus gwarantują trwałość oraz odporność na uszkodzenia mechaniczne, korozję i działanie niekorzystnych czynników zewnętrznych. Urządzenie dedykowane jest do podłączania węży pneumatycznych o średnicy wewnętrznej 3 mm.
Zastosowanie szybkozłącza pneumatycznego DN2,7 typ 20
Szybkozłącza pneumatyczne do węży 3 mm znajdują szerokie zastosowanie w:
- układach zasilających narzędzia pneumatyczne,
- systemach automatyki przemysłowej,
- precyzyjnych instalacjach laboratoryjnych,
- połączeniach grodziowych w urządzeniach pomiarowych,
- systemach lakierniczych i malarskich wymagających szczelnych połączeń przy wysokim ciśnieniu,
- układach wymagających częstych zmian konfiguracji lub szybkiego rozłączania przewodów.
Najważniejsze zalety szybkozłącza pneumatycznego mosiężnego
- Wytrzymałość mechaniczna dzięki zastosowaniu solidnego mosiądzu jako materiału korpusu. Złącze charakteryzuje się długą żywotnością i odpornością na uszkodzenia.
- Odporność na korozję – mosiądz i elementy ze stali nierdzewnej zapewniają stabilność parametrów nawet w trudnych warunkach przemysłowych.
- Szczelność połączenia gwarantowana przez wysokiej jakości uszczelnienie NBR (kauczuk nitrylowy), skutecznie chroniące przed wyciekami sprężonego powietrza oraz innych mediów.
- Szeroki zakres temperatur pracy – szybkozłącze działa niezawodnie w temperaturach od -20°C do +100°C, co pozwala na wszechstronne wykorzystanie.
- Łatwość montażu – dedykowany króciec umożliwia szybkie połączenie z wężem pneumatycznym o średnicy 3 mm bez konieczności stosowania dodatkowych narzędzi.
- Bezpieczna praca przy ciśnieniu roboczym do 35 bar, z maksymalną szczelnością nawet przy wysokich obciążeniach.
Typowe miejsca montażu szybkozłącza do węża 3 mm
Szybkozłącze pneumatyczne grodziowe DN2,7 typ 20 sprawdza się we wszelkiego rodzaju szafach sterowniczych, przejściach grodziowych w maszynach oraz w aparaturze wymagającej szybkiego podpinania i odpinania przewodów. Stosowane jest zarówno w przemyśle spożywczym, medycznym, jak i motoryzacyjnym.
Dzięki kompaktowej budowie (długość 34 mm, średnica 11,5 mm) szybkozłącze może być używane w miejscach o ograniczonej przestrzeni montażowej. Jest odpowiednie do pracy z różnymi rodzajami sprężonego powietrza oraz gazów technicznych.
