Dane techniczne
| Materiał | anodyzowane aluminium |
| Temperatura | -20 °C do +200 °C |
| Maksymalne ciśnienie robocze | 15 bar |
| Medium | powietrze, woda, olej, podciśnienie |
| Gwint | ISO 228 |
| Gwint 1 | 3/4" |
| Gwint 2 | 1/4" |
| Kolor | czerwony |

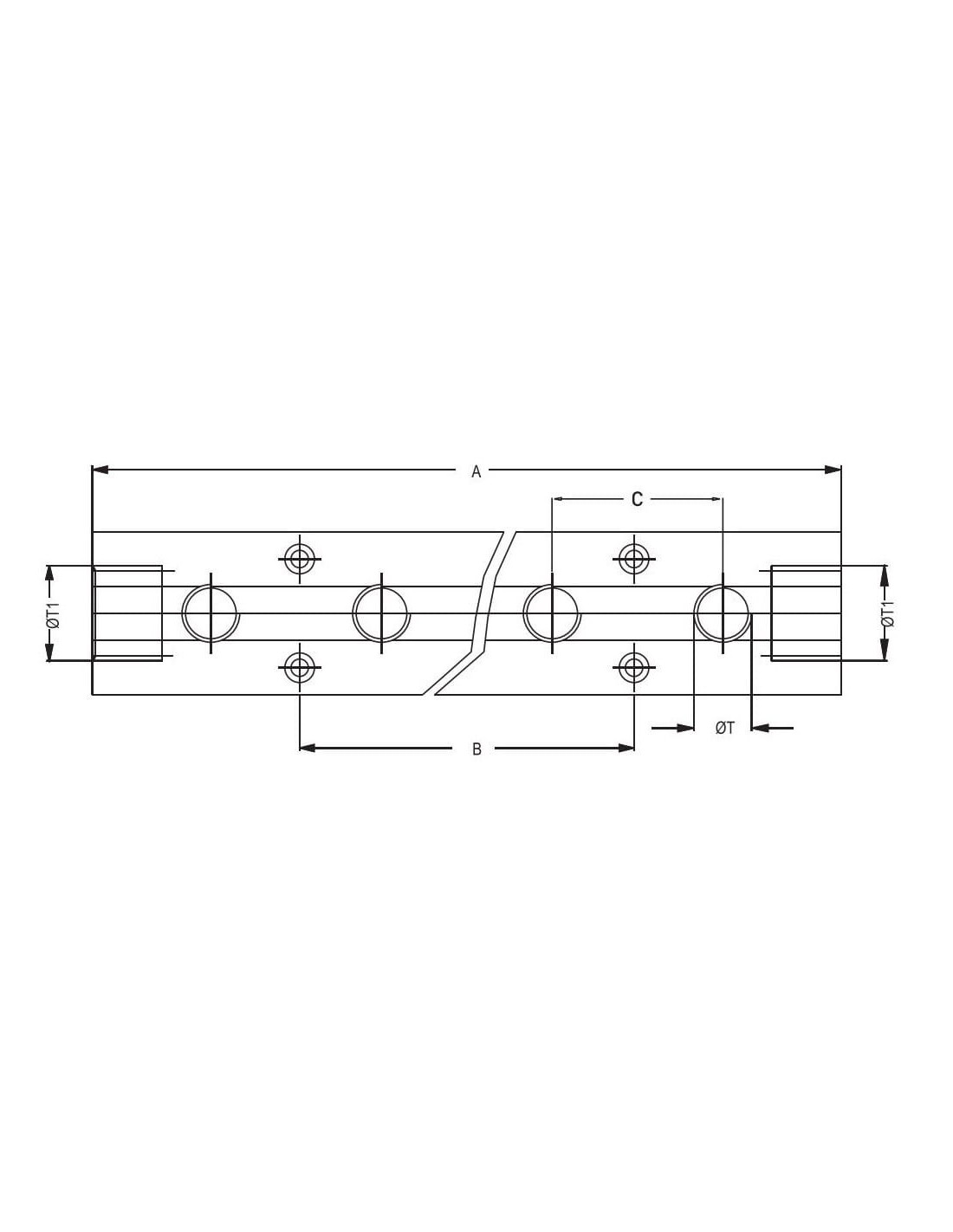

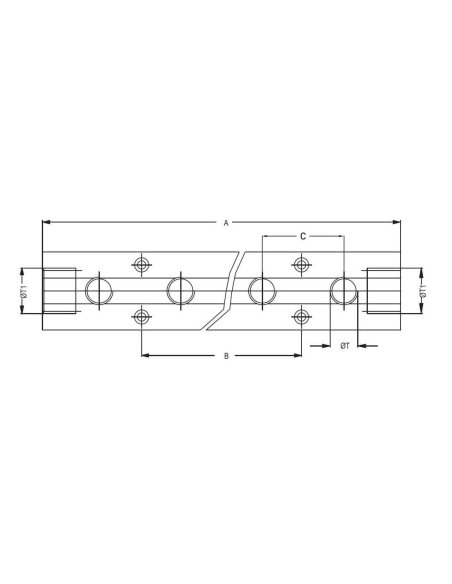

| A | 190 mm |
| B | 76 mm |
| C | 38 mm |

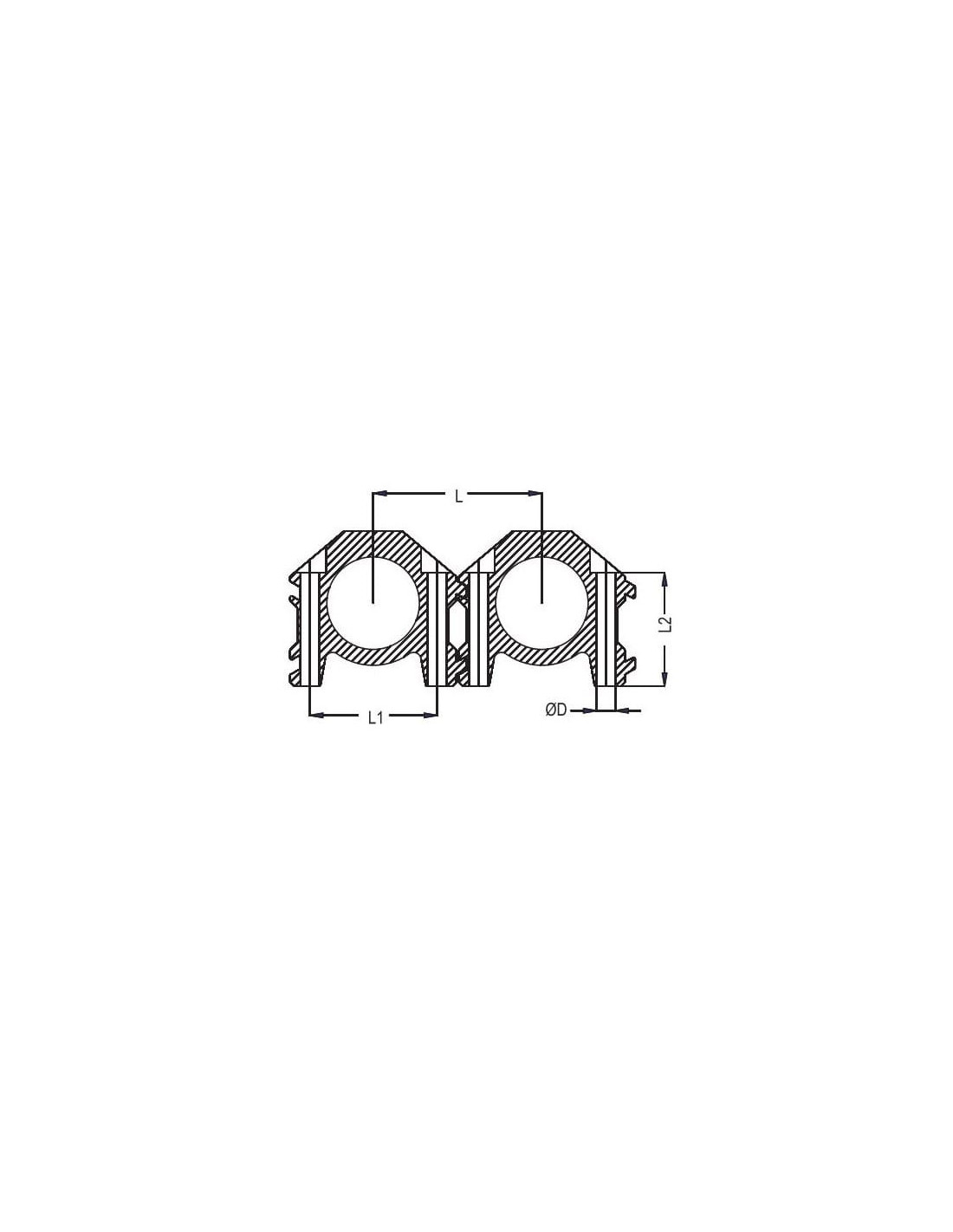

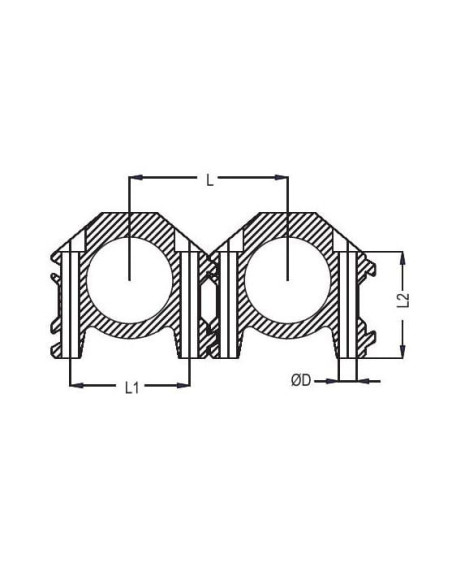

| ØD | 4,7 mm |
| L1 | 31 mm |
| L2 | 30 mm |
| L | 4,5 mm |

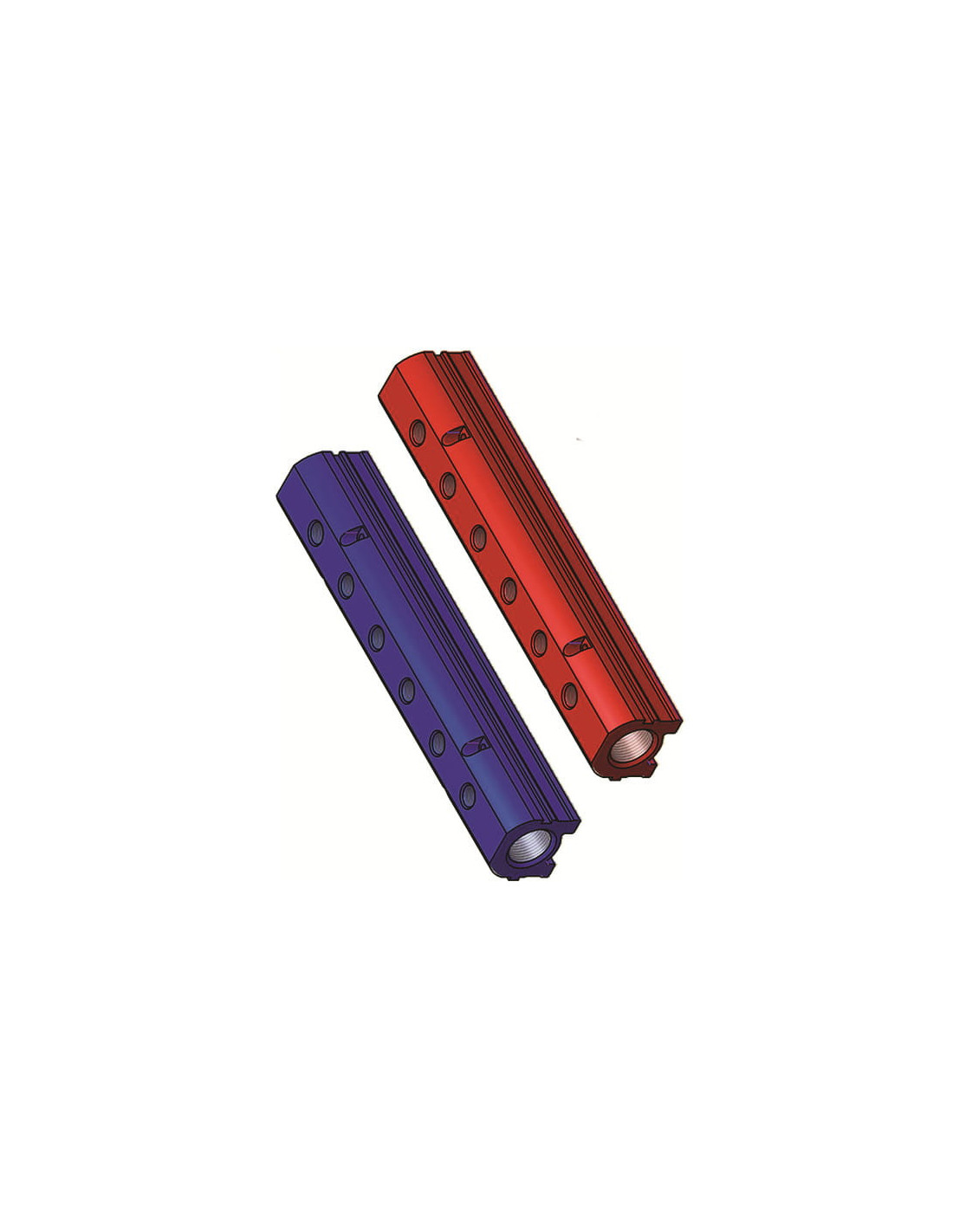

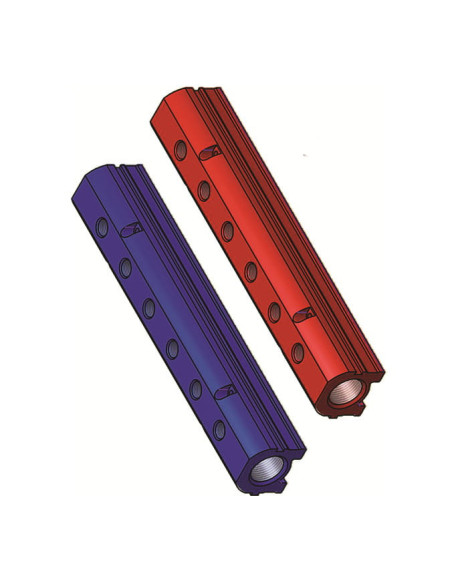

Kolektor modułowy do form wtryskowych czerwony – zastosowanie w systemach chłodzenia form
Kolektor modułowy do form wtryskowych o oznaczeniu R 3/4-1/4-4-190 R to zaawansowany element rozdzielczy, który znajduje szerokie zastosowanie w przemyśle przetwórstwa tworzyw sztucznych. Dedykowany do efektywnego dystrybuowania medium, takiego jak powietrze, woda, olej czy podciśnienie, umożliwia pewne i kontrolowane podłączenie wielu obiegów chłodzenia lub zasilania do form wtryskowych.
Kolektor aluminiowy – wytrzymałość i odporność na warunki pracy
Produkt wykonany jest z anodyzowanego aluminium, co zapewnia mu wysoką odporność na korozję oraz działanie czynników chemicznych. Odporność na szeroki zakres temperatur od -20°C do +200°C umożliwia użytkowanie kolektora w wymagających warunkach przemysłowych, zarówno w chłodzeniu, jak i ogrzewaniu kanałów formujących.
Budowa kolektora i uniwersalność podłączeń
Kolektor wyposażony jest w 2 główne przyłącza 3/4" GW (wejścia/wyjścia) oraz 4 boczne przyłącza 1/4" GW, umożliwiające wygodne rozdzielenie i podłączenie aż czterech obiegów. Gwinty wykonane zgodnie z normą ISO 228 gwarantują kompatybilność z szeroką gamą szybkozłączy oraz innych złączy stosowanych w automatyce przemysłowej.
- Wysoka jakość wykonania: Pewność szczelności i długiej żywotności
- Kolor czerwony: Ułatwia rozróżnienie obiegów w instalacjach technicznych
- Kompaktowa budowa: Długość całkowita kolektora wynosi 190 mm, co pozwala na montaż w ograniczonych przestrzeniach rozdzielni i szaf sterowniczych
- Maksymalne ciśnienie robocze 15 bar: Zapewnia bezpieczeństwo pracy nawet w instalacjach wysokociśnieniowych
Typowe zastosowania kolektora do form wtryskowych
Kolektor modułowy aluminiowy znajduje zastosowanie przede wszystkim w systemach chłodzenia kanałów form wtryskowych, hydraulice oraz pneumatyce przemysłowej, jak również w instalacjach rozdzielających media pomocnicze w liniach produkcyjnych. Jest idealny do rozbudowy układów chłodniczych i dystrybucji płynów procesowych.
Kompaktowe wymiary oraz modułowa budowa umożliwiają łatwą rozbudowę istniejących instalacji i integrację z systemami automatyki przemysłowej, a kolorystyka ułatwia wizualne zarządzanie mediami w zakładzie produkcyjnym. Sprawdzi się wszędzie tam, gdzie kluczowa jest niezawodność i przejrzystość obiegu medium.
