Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Standard | UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø12 do Ø100 |

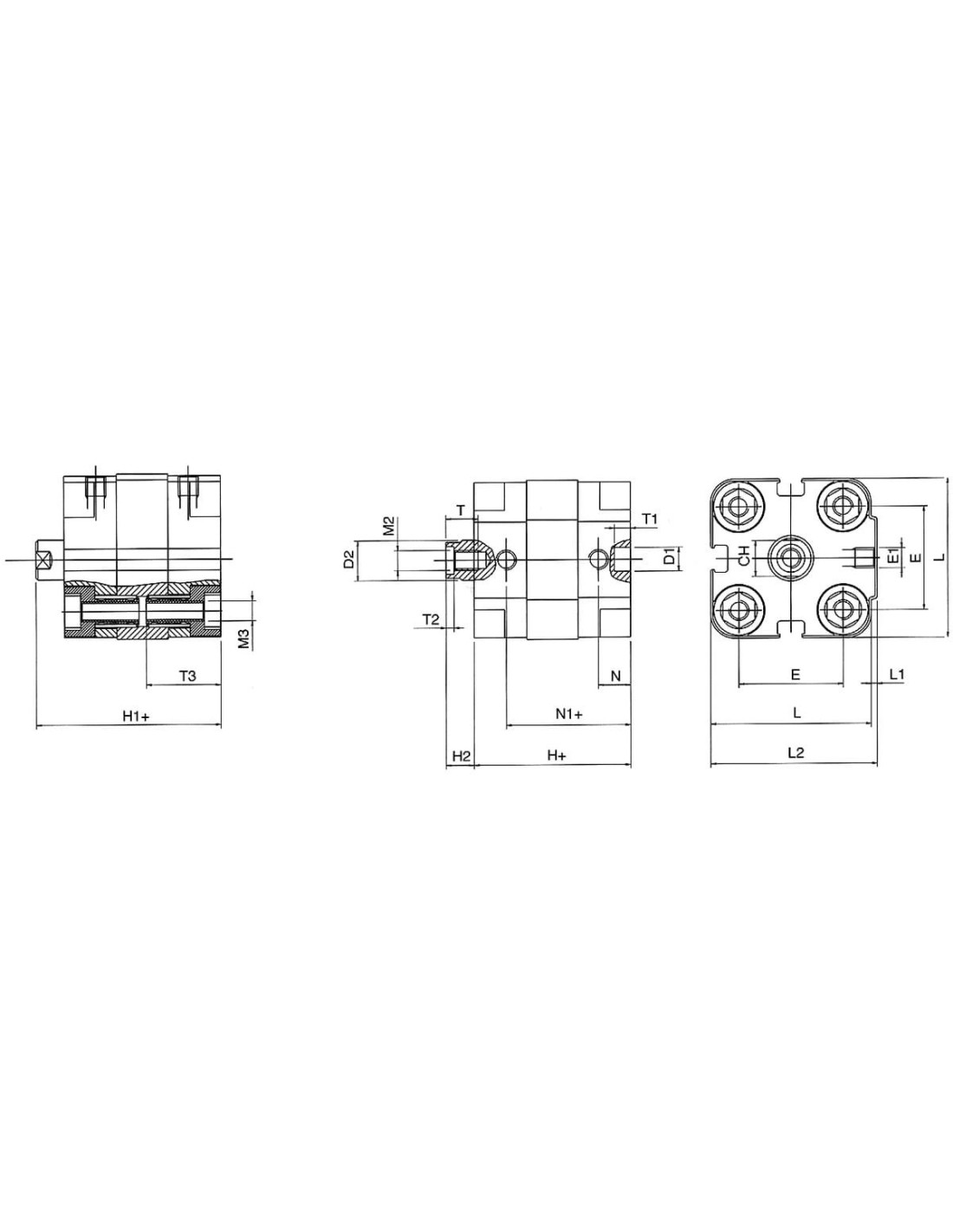

| Średnica | 100 mm |
| SKOK | 20 |
| CH | 22 |
| D1 | 8 |
| D2 | 20 |
| E | 103 |
| E1 | G1/4 |
| H | 68 |
| H+SKOK | 88 |
| H1 | 83,5 |
| H1+SKOK | 103,5 |
| H2 | 15,5 |
| L | 128 |
| L1 | 5 |
| L2 | 133 |
| M2 | M12 |
| M3 | M10 |
| N | 10,5 |
| N1 | 57,5 |
| N1+SKOK | 77,5 |
| T | 20 |
| T1 | 4 |
| T2 | 6 |
| T3 | 28,5 |

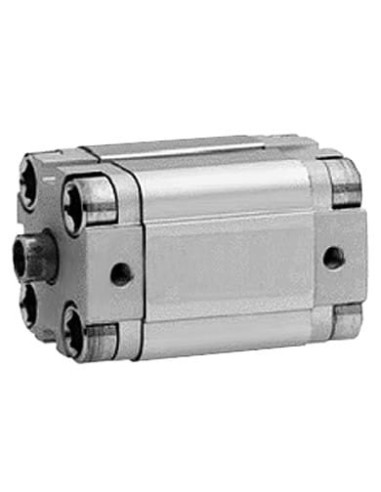

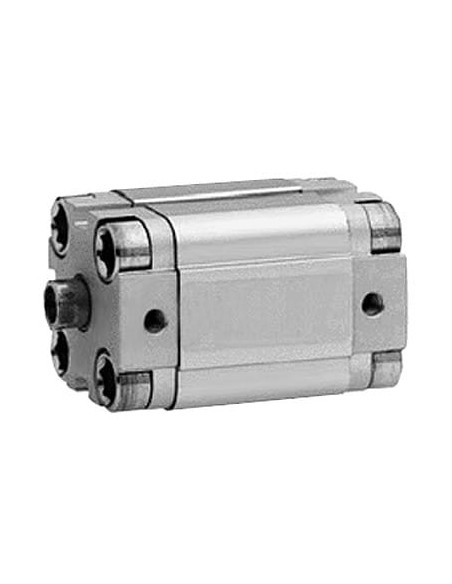

Siłownik pneumatyczny kompaktowy D100x20 UNITOP – efektywność w kompaktowej formie
Siłownik pneumatyczny kompaktowy D100x20, zgodny ze standardem UNITOP, jest rozwiązaniem dedykowanym do realizacji ruchów liniowych w miejscach o ograniczonej przestrzeni montażowej. Wyróżnia się krótką zabudową oraz dużą średnicą tłoka (100 mm) i krótkim skokiem (20 mm), co zapewnia dużą siłę działania przy minimalnych wymiarach zewnętrznych.
Zastosowania siłownika pneumatycznego kompaktowego
Siłowniki kompaktowe UNITOP znajdują szerokie zastosowanie w automatyce przemysłowej, maszynach pakujących, systemach montażowych oraz wszędzie tam, gdzie ważna jest niezawodność, precyzja i długa żywotność. Są idealnym wyborem do aplikacji wymagających szybkiego i powtarzalnego ruchu oraz tam, gdzie przestrzeń montażowa jest ograniczona.
- Automatyka przemysłowa – realizacja różnych cykli produkcyjnych i montażowych
- Maszyny pakujące i sortujące – kompaktowa budowa pozwala na maksymalne wykorzystanie przestrzeni roboczej
- Przemysł spożywczy i chemiczny – odporność na trudne warunki środowiskowe
- Aplikacje specjalne – urządzenia wymagające wysokiej siły przy małych gabarytach
Główne zalety siłownika kompaktowego D100x20
Użytkowanie siłownika pneumatycznego kompaktowego D100x20 niesie ze sobą szereg korzyści technicznych i eksploatacyjnych, takich jak:
- Niewielkie wymiary montażowe – łatwość integracji nawet w bardzo ograniczonych przestrzeniach
- Duża siła działania dzięki średnicy tłoka 100 mm
- Solidna, anodowana obudowa aluminiowa – podwyższona odporność na korozję i uszkodzenia mechaniczne
- Wytrzymałość oraz długa żywotność dzięki wysokiej jakości materiałom oraz zastosowaniu chromowanego tłoczyska
- Brak wymogu smarowania mediów – uproszczona konserwacja oraz mniejsze ryzyko awarii
- Zakres pracy w szerokim zakresie temperatur – możliwa eksploatacja w trudnych warunkach (od -20°C do +80°C otoczenia)
- Mechaniczna amortyzacja – cicha i bezpieczna praca, nawet przy częstych cyklach
- Łatwy montaż – gwintowane otwory umożliwiają różne konfiguracje połączeń z innymi komponentami układów pneumatycznych
Możliwości konstrukcyjne i elastyczność zabudowy
Siłownik kompaktowy pneumatyczny D100x20 został zaprojektowany z myślą o potrzebach nowoczesnych instalacji przemysłowych. Standard UNITOP zapewnia pełną kompatybilność wymiarową oraz elastyczność integracji z typowymi uchwytami, mocowaniami oraz innymi elementami automatyki. Gwinty wewnętrzne umożliwiają szybki i bezproblemowy montaż.
Podsumowanie – siłownik pneumatyczny D100x20 UNITOP do profesjonalnych zastosowań
Kompaktowy siłownik pneumatyczny o średnicy 100 mm i skoku 20 mm stanowi solidny oraz niezawodny element wielu układów automatyki. Wyróżnia się trwałością, łatwością montażu oraz szerokim zakresem możliwych zastosowań w różnych gałęziach przemysłu. Jego konstrukcja oraz materiały spełniają wysokie wymagania nowoczesnej produkcji przemysłowej.
