Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Standard | UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø12 do Ø100 |
| Średnica | 63 mm |
| SKOK | 120 |

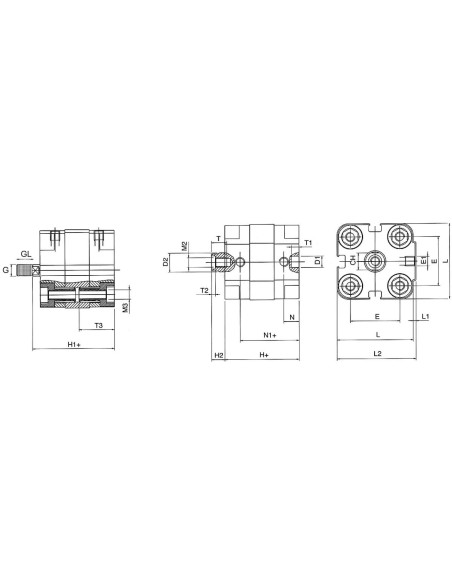

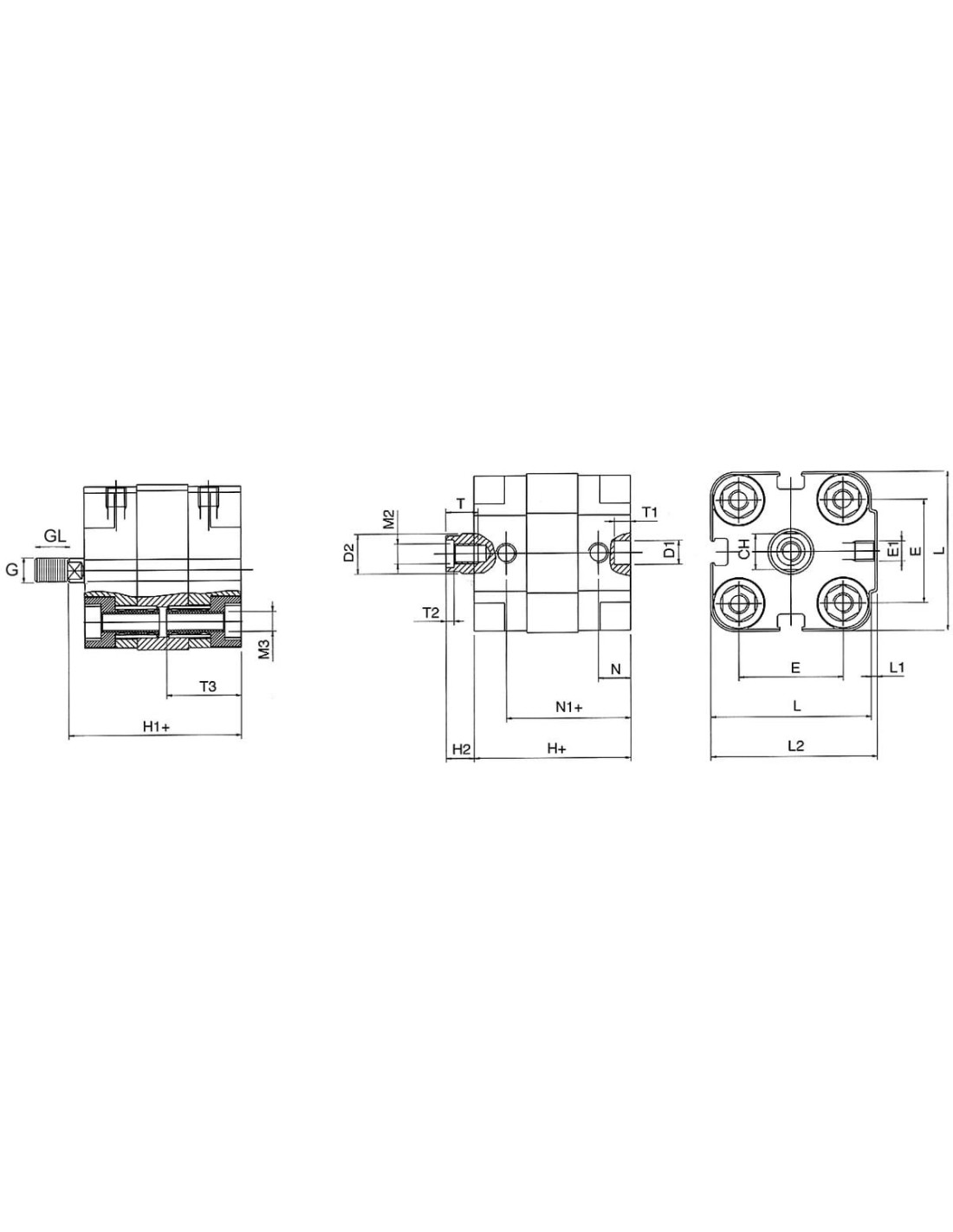

| CH | 13 |
| D1 | 8 |
| D2 | 16 |
| E | 62 |
| E1 | G1/8 |
| G | M12x1,25 |
| GL | 24 |
| H | 51 |
| H+SKOK | 171 |
| H1 | 61,5 |
| H1+SKOK | 181,5 |
| H2 | 10,5 |
| L | 87 |
| L1 | 4 |
| L2 | 91 |
| M2 | M8 |
| M3 | M10 |
| N | 7,5 |
| N1 | 43,5 |
| N1+SKOK | 163,5 |
| T | 12 |
| T1 | 4 |
| T2 | 3,5 |
| T3 | 28,5 |

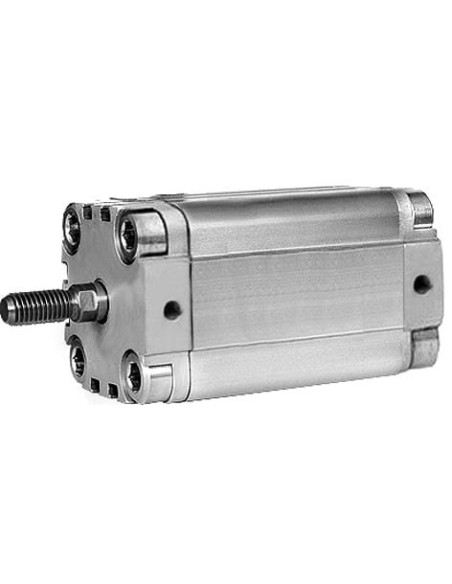

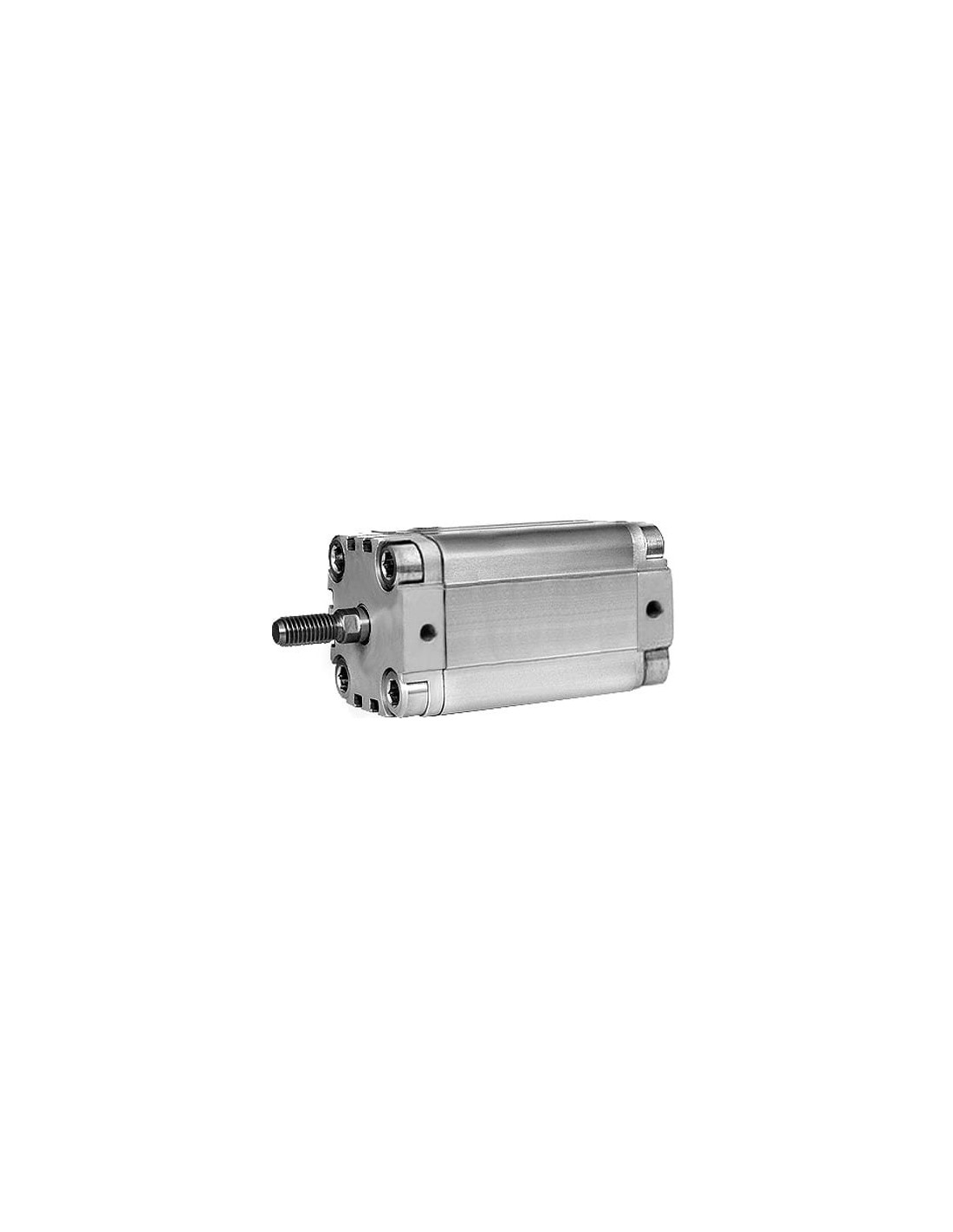

Siłownik pneumatyczny kompaktowy D63x120 UNITOP – wysoka wydajność i niezawodność
Siłownik pneumatyczny kompaktowy D63x120 UNITOP to zaawansowane urządzenie wykorzystywane w zautomatyzowanych systemach przemysłowych, w których kluczowa jest precyzyjna i powtarzalna praca elementów ruchomych. Dzięki zwartej konstrukcji oraz zgodności ze standardem UNITOP siłownik ten doskonale sprawdza się w aplikacjach wymagających oszczędności miejsca bez utraty siły działania.
Zastosowanie siłownika D63x120 UNITOP w przemyśle
Siłowniki kompaktowe tego typu znajdują szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – linie montażowe, sortownie, systemy podawania oraz pozycjonowania komponentów,
- Branża spożywcza – napędy w urządzeniach pakujących, sortujących i dozujących,
- Przemysł meblarski – układy przesuwu oraz blokowania elementów,
- Maszyny specjalistyczne – wszędzie tam, gdzie liczy się kompaktowa budowa oraz wysoka siła działania.
Dzięki kompaktowym wymiarom cylinder umożliwia instalację w ograniczonych przestrzeniach, przy jednoczesnym zachowaniu wysokiej wydajności.
Najważniejsze zalety kompaktowego siłownika pneumatycznego D63x120
- Trwała konstrukcja – zastosowanie anodowanego aluminium w obudowie i pokrywach zabezpiecza urządzenie przed korozją oraz uszkodzeniami mechanicznymi.
- Precyzyjna praca – siłownik wyposażony jest w tłoczysko z chromowanej stali CK45 o wysokiej odporności na ścieranie.
- Wielostronny montaż – uniwersalne porty przyłączeniowe oraz gwinty umożliwiają łatwe dopasowanie siłownika do różnych układów automatyki.
- Brak wymagań co do smarowania – konstrukcja przystosowana jest do pracy bez konieczności bieżącej konserwacji, co obniża koszty utrzymania ruchu.
- Odporność na trudne warunki środowiskowe – szeroki zakres temperatur pracy oraz wytrzymałość na ciśnienie robocze od 1 do 10 barów zapewniają niezawodność działania w różnorodnych aplikacjach.
- Bezpieczeństwo i niezawodność – mechaniczna amortyzacja chroni system i urządzenia przed przeciążeniami oraz skutkami uderzeń końcowych.
Budowa siłownika pneumatycznego typ D63x120 UNITOP
Kluczowe elementy konstrukcyjne siłownika to:
- Obudowa i profil wykonane z anodowanego aluminium,
- Tłoczysko z chromowanej stali węglowej CK45,
- Uszczelnienia z wysokiej jakości poliuretanu,
- Standard UNITOP, zapewniający kompatybilność oraz łatwość wymiany w istniejących systemach.
Kompaktowa budowa oraz wysokiej klasy materiały gwarantują długą żywotność i bezawaryjną eksploatację.
Typowe miejsca i korzyści stosowania siłownika kompaktowego
Siłownik pneumatyczny kompaktowy D63x120 UNITOP to doskonały wybór do aplikacji, w których konieczne jest uzyskanie dużych sił w ograniczonych przestrzeniach montażowych. Idealnie sprawdza się w miejscach, w których standardowe cylindry nie mieszczą się ze względu na ograniczenia konstrukcyjne. Umożliwia efektywne i ekonomiczne rozwiązanie problemów związanych z automatyzacją ruchu liniowego.
