Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Standard | UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø12 do Ø100 |

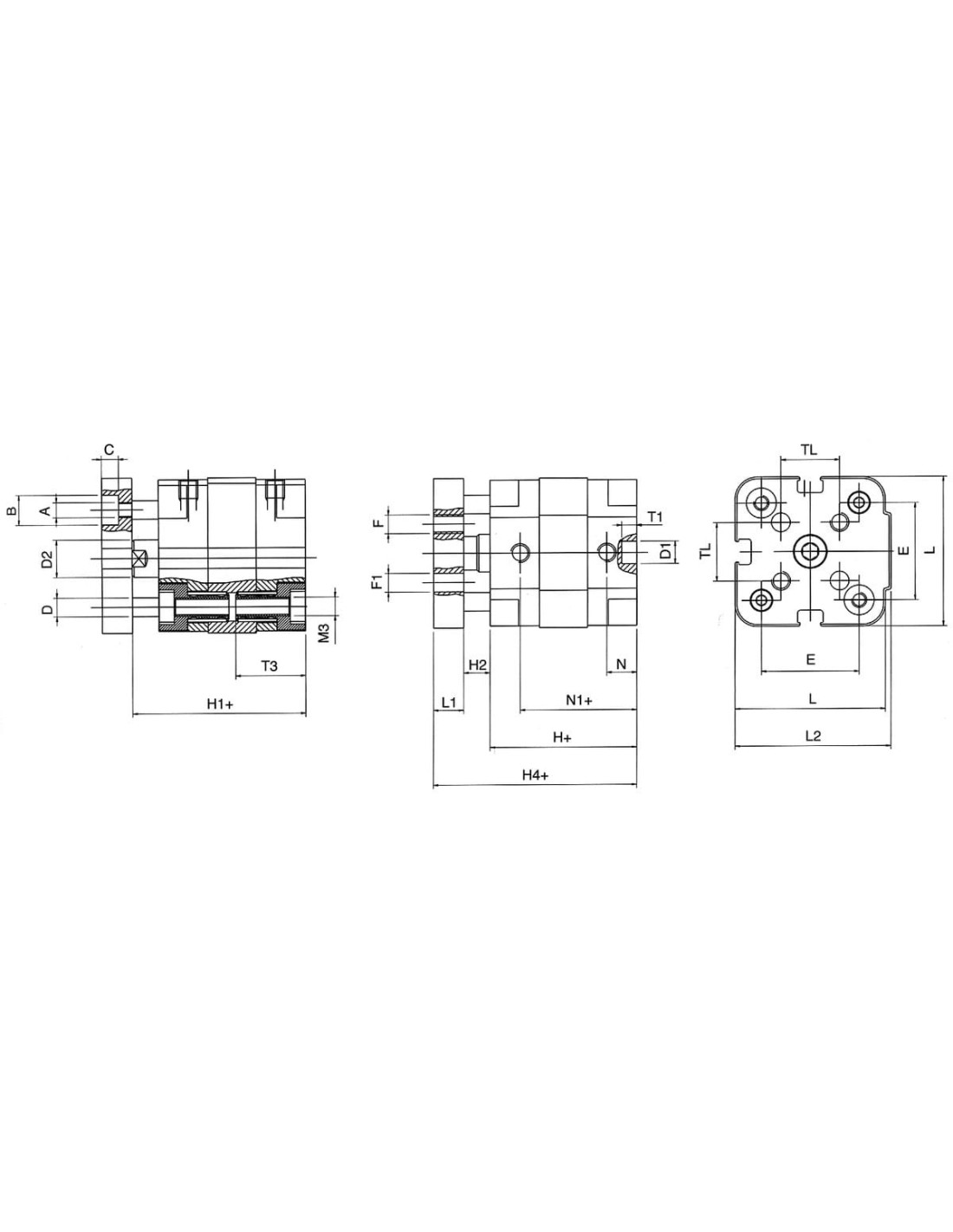

| Średnica | 63 mm |
| SKOK | 130 |
| A | M6 |
| B | 11 |
| C | 7 |
| D | 8 |
| D1 | 8 |
| D2 | 16 |
| E | 62 |
| F | M8 |
| F1 | 6 |
| H | 51 |
| H+SKOK | 154 |
| H1 | 61,5 |
| H1+SKOK | 164,5 |
| H2 | 10,2 |
| H4 | 73,5 |
| H4+SKOK | 176,5 |
| L | 87 |
| L1 | 12 |
| L2 | 91 |
| M3 | M10 |
| N | 7,5 |
| N1 | 43,5 |
| N1+SKOK | 146,5 |
| T1 | 4 |
| T3 | 28,5 |
| TL | 35,4 |

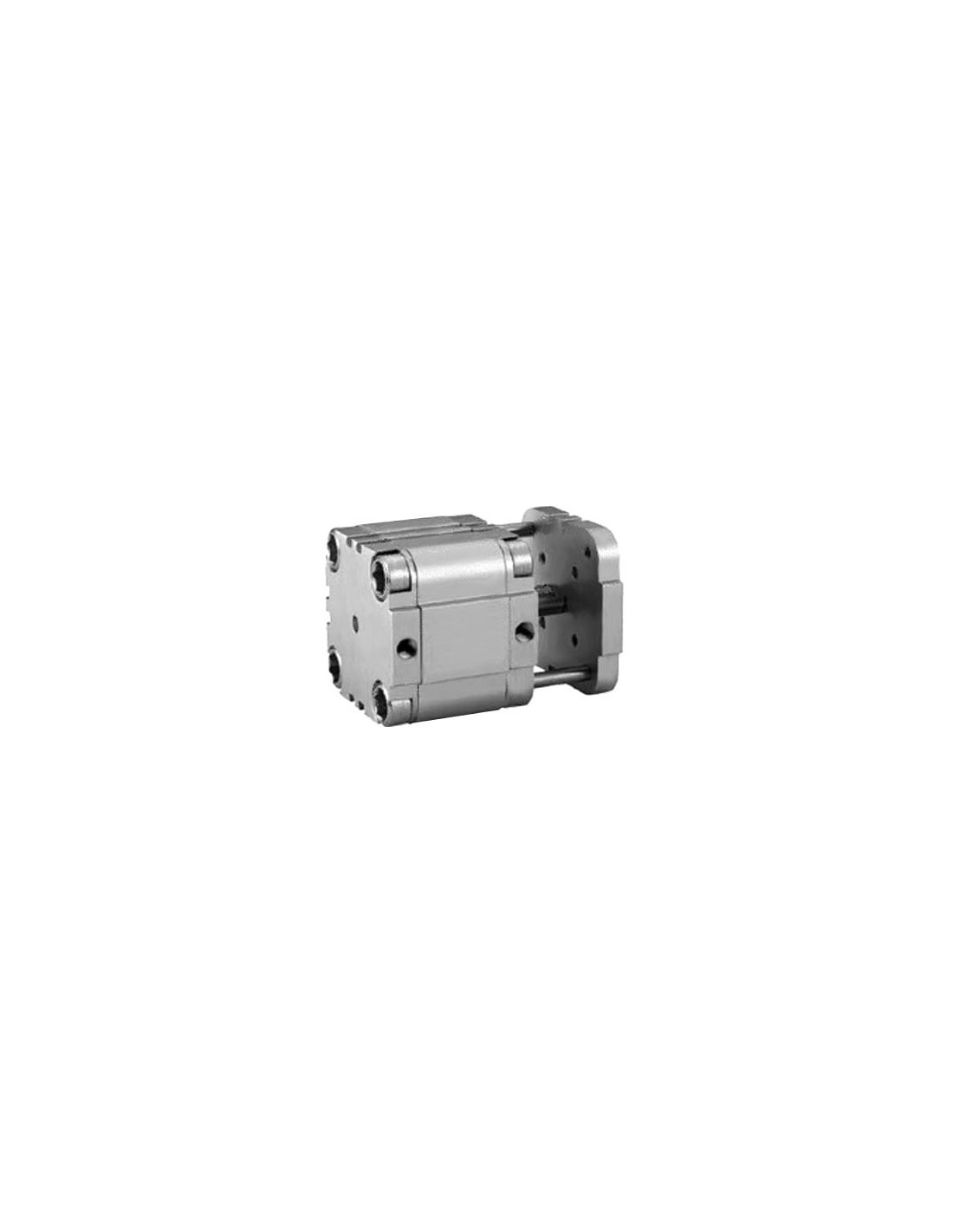

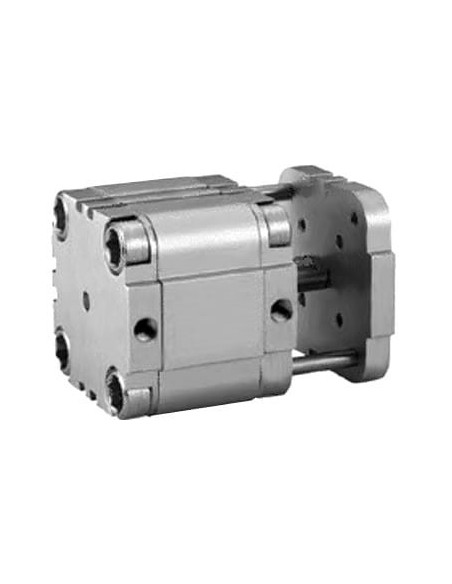

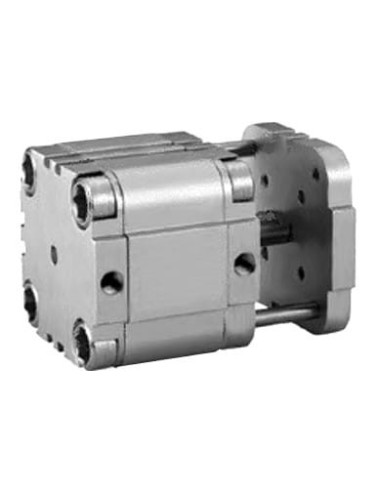

Siłownik pneumatyczny kompaktowy D63x103 UNITOP antyobrotowy – wszechstronne rozwiązanie do automatyzacji
Siłownik pneumatyczny kompaktowy D63x103 UNITOP antyobrotowy to wysokiej jakości siłownik o średnicy 63 mm i skoku 103 mm, zaprojektowany z myślą o zastosowaniach, gdzie szczególnie ważne są niewielkie gabaryty oraz precyzja działania. Dzięki antyobrotowej konstrukcji idealnie nadaje się do układów, w których przeciwdziałanie rotacji tłoczyska jest kluczowe.
Kluczowe zalety siłownika pneumatycznego kompaktowego
- Kompaktowe wymiary – ułatwiają montaż w przestrzeniach o ograniczonej powierzchni.
- Antyobrotowość tłoczyska – zapewnia precyzyjne prowadzenie narzędzi lub elementów wymagających stabilizacji.
- Wysoka odporność na zużycie dzięki anodowanemu aluminium oraz chromowanemu tłoczysku ze stali CK45.
- Brak konieczności smarowania – prosta eksploatacja oraz większa niezawodność działania.
- Możliwość pracy w szerokim zakresie temperatur – od -20°C do +80°C, co umożliwia funkcjonowanie w trudnych warunkach przemysłowych.
- Spełnienie standardu UNITOP – łatwe zastosowanie w wymiennych i standaryzowanych aplikacjach.
Zastosowania siłownika pneumatycznego kompaktowego 63x103 mm
Kompaktowe siłowniki pneumatyczne UNITOP doskonale sprawdzają się w automatyce przemysłowej, robotyce, liniach produkcyjnych, systemach montażowych oraz aplikacjach pakujących i transportujących. Stosowane są tam, gdzie wymagane są krótkie skoki przy jednoczesnym zachowaniu dużej siły oraz odporności na ewentualne błędy pozycjonowania.
Sztywny i niezawodny mechanizm antyobrotowy sprawia, że produkt ten jest często wybierany w miejscach, w których narzędzia lub elementy poddawane ruchowi liniowemu nie mogą się obracać, np.:
- automatycznych stołach przesuwowych,
- systemach chwytakowych i pozycjonujących,
- maszynach do montażu komponentów elektronicznych i mechanicznych,
- aplikacjach wymagających wielopunktowego mocowania.
Wytrzymałość i uniwersalność użytkowania
Siłownik kompaktowy 63x103 mm charakteryzuje się mechaniczną amortyzacją, co minimalizuje drgania i wydłuża żywotność urządzenia. Zastosowanie poliuretanowych uszczelnień gwarantuje wysoką szczelność nawet przy intensywnej eksploatacji. Odporny na korozję korpus z anodowanego aluminium zapewnia niezawodność nawet w trudnym środowisku pracy.
Możliwości dopasowania i prosty montaż siłownika D63x103 UNITOP
Dzięki standaryzacji wymiarowej siłownik pneumatyczny kompaktowy może być łatwo zintegrowany z istniejącymi systemami i mocowaniami. Szeroki wachlarz wymiarów gwintów, rozstawów i średnic umożliwia szybki montaż, wymianę oraz modernizację urządzeń w parku maszynowym.
Kompaktowość, precyzja i antyobrotowość to cechy, które czynią siłownik D63x103 UNITOP jednym z najbardziej uniwersalnych rozwiązań dla automatyki przemysłowej.
