Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Standard | UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø12 do Ø100 |
| Średnica | 50 mm |
| SKOK | 50 |

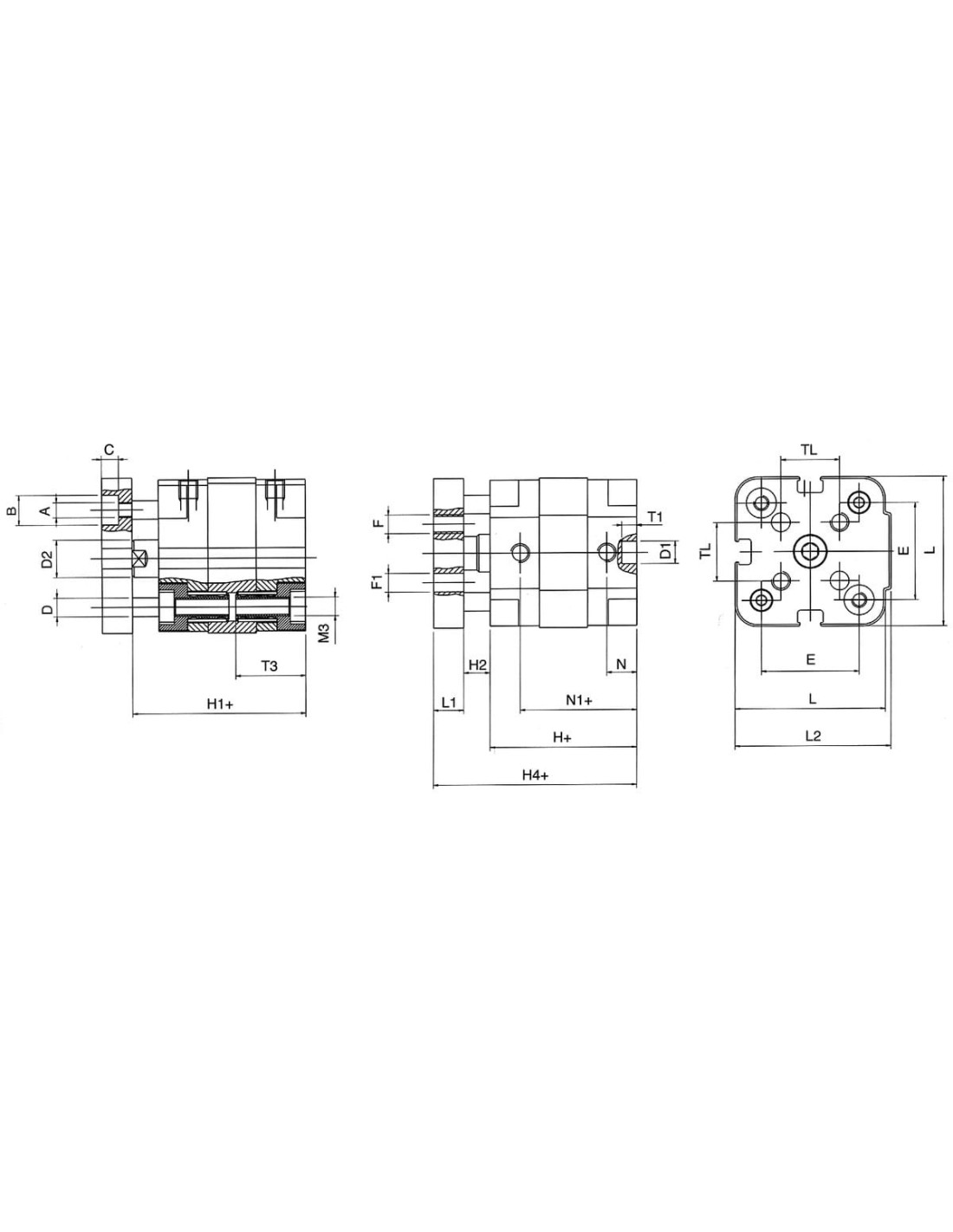

| A | M6 |
| B | 11 |
| C | 7 |
| D | 8 |
| D1 | 6 |
| D2 | 16 |
| E | 50 |
| F | M6 |
| F1 | 6 |
| H | 45,5 |
| H+SKOK | 95,5 |
| H1 | 55,5 |
| H1+SKOK | 105,5 |
| H2 | 10,2 |
| H4 | 67,5 |
| H4+SKOK | 117,5 |
| L | 68 |
| L1 | 12 |
| L2 | 71 |
| M3 | M8 |
| N | 7,5 |
| N1 | 38 |
| N1+SKOK | 88 |
| T1 | 4 |
| T3 | 23,5 |
| TL | 29,7 |

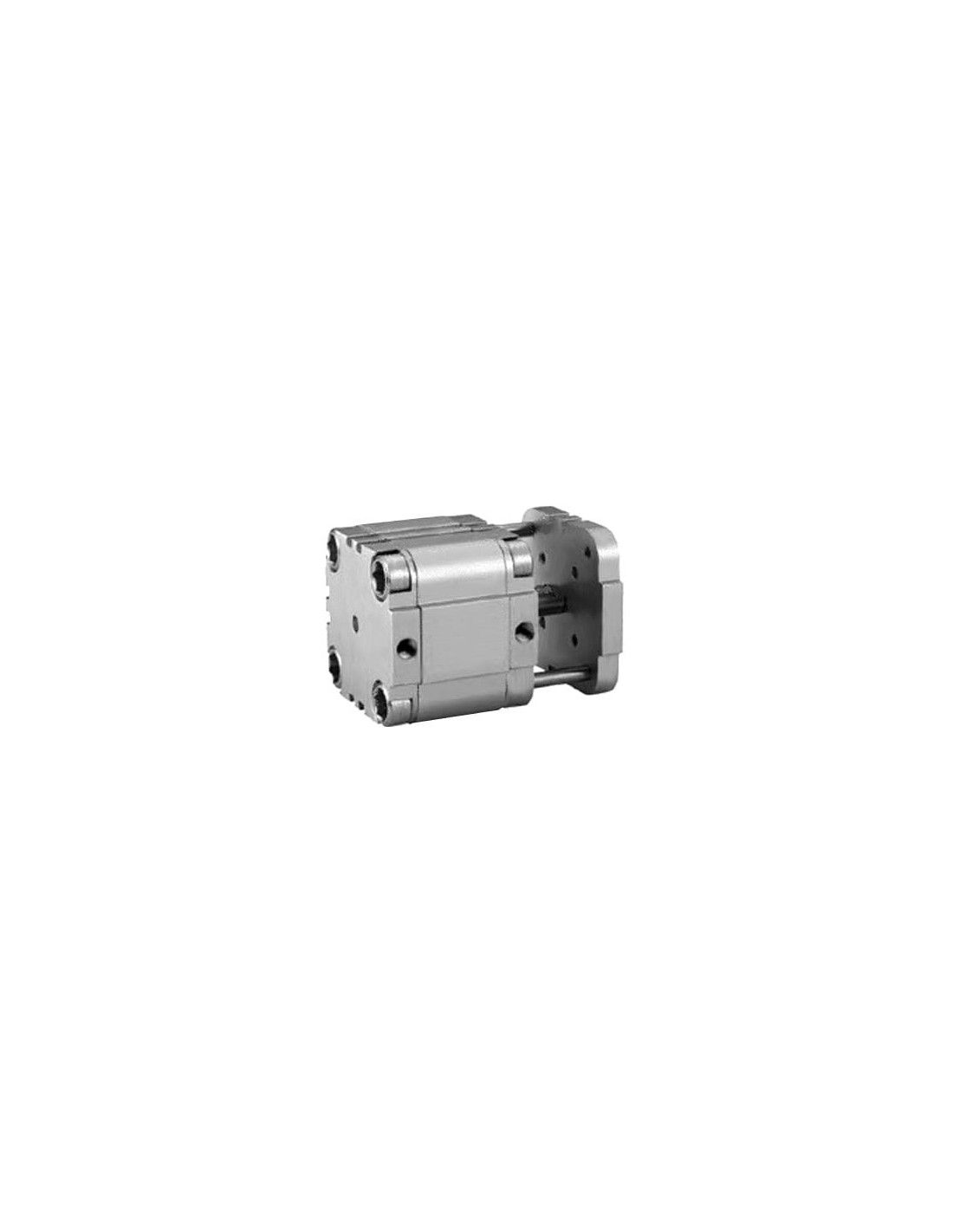

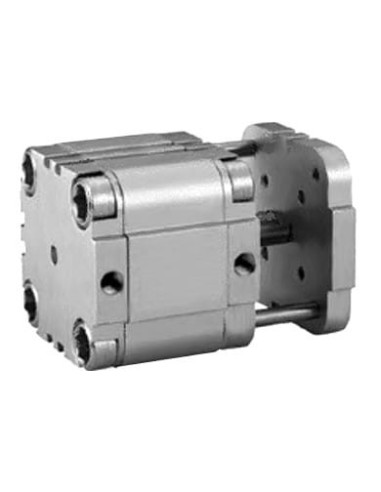

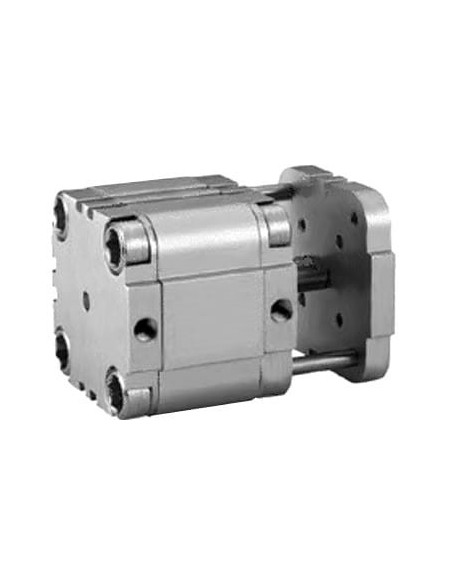

Siłownik pneumatyczny kompaktowy D50x50 UNITOP antyobrotowy – nowoczesne rozwiązania automatyki
Siłownik pneumatyczny kompaktowy D50x50 UNITOP to element charakteryzujący się wysoką precyzją wykonania oraz wszechstronnym zastosowaniem w układach automatyki przemysłowej. Dzięki solidnej konstrukcji, niewielkim wymiarom i antyobrotowemu wykonaniu, urządzenie to jest wykorzystywane wszędzie tam, gdzie liczy się niezawodność, efektywność pracy oraz oszczędność przestrzeni montażowej.
Charakterystyka i zalety siłownika pneumatycznego kompaktowego UNITOP
Kompaktowy siłownik pneumatyczny w standardzie UNITOP został zaprojektowany z myślą o pracy w wymagających warunkach przemysłowych. Kluczowe zalety tego rozwiązania to:
- Antyobrotowa konstrukcja tłoczyska zapewniająca stabilną i precyzyjną pracę cylindra nawet przy dynamicznych obciążeniach oraz eliminująca możliwość nieautoryzowanego obrotu elementu napędzanego.
- Kompaktowe wymiary umożliwiające montaż w ograniczonych przestrzeniach, co sprawdza się w zabudowie urządzeń, linii produkcyjnych czy maszyn specjalistycznych.
- Odporność na trudne warunki pracy – pokrywy oraz profil wykonane z anodowanego aluminium, tłoczysko ze stali węglowej chromowanej CK45, a uszczelnienia z poliuretanu gwarantują długą żywotność oraz odporność na ścieranie i korozję.
- Brak konieczności smarowania – zastosowane uszczelnienia minimalizują potrzebę dodatkowego serwisowania oraz ułatwiają eksploatację urządzenia przez cały okres użytkowania.
- Bezpieczna i stabilna praca w szerokim zakresie temperatur otoczenia: od -20°C do +80°C oraz pracy medium od 0°C do +40°C.
Zastosowanie kompaktowych siłowników pneumatycznych antyobrotowych
Siłowniki kompaktowe o funkcji antyobrotowej znajdują szerokie zastosowanie w automatyzacji procesów przemysłowych, m.in.:
- W sterowaniu ruchomymi elementami linii montażowych.
- W precyzyjnym pozycjonowaniu oraz blokowaniu detali w systemach robotycznych.
- W aplikacjach wymagających ograniczenia ruchów rotacyjnych.
- W maszynach pakujących, przenośnikach oraz systemach podajników.
- W układach wymagających oszczędności miejsca montażowego przy zachowaniu wydajności i trwałości siłownika.
Główne cechy techniczne siłownika D50x50 UNITOP
Siłownik wyposażony jest w mechaniczne tłumienie oraz przeznaczony do pracy przy ciśnieniu od 1 do 10 bar, z zastosowaniem przefiltrowanego sprężonego powietrza jako medium roboczego. Zgodność ze standardem UNITOP umożliwia wykorzystanie siłownika w istniejących instalacjach oraz łatwą integrację z wieloma systemami automatyki.
Dzięki kompaktowej budowie oraz doskonałym parametrom mechanicznym, siłownik pneumatyczny D50x50 stanowi uniwersalne rozwiązanie zapewniające bezproblemowy montaż, stabilną pracę i długotrwałą niezawodność w aplikacjach przemysłowych.
