Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -20 °C ÷ +80 °C |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Standard | UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø12 do Ø100 |

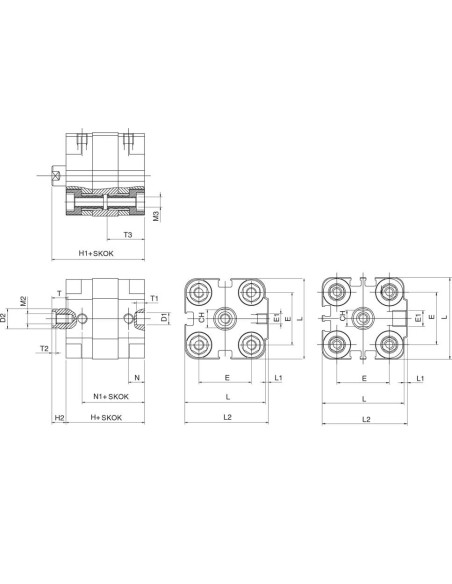

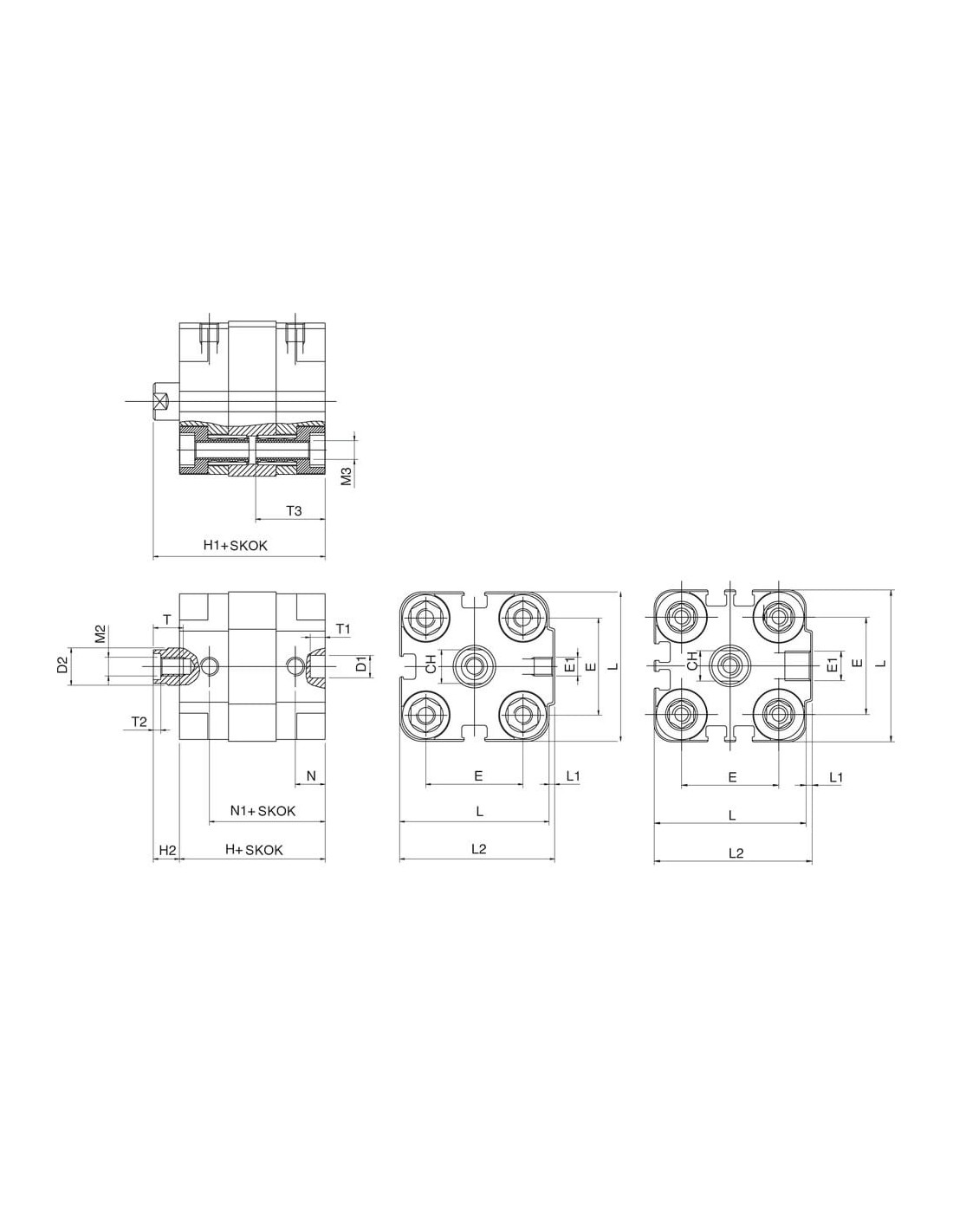

| Średnica | 50 mm |
| SKOK | 10 |
| CH | 13 |
| D1 | 6 |
| D2 | 16 |
| E | 50 |
| E1 | G1/8 |
| H | 45,5 |
| H+SKOK | 55,5 |
| H1 | 55,5 |
| H1+SKOK | 65,5 |
| H2 | 10 |
| L | 68 |
| L1 | 3 |
| L2 | 71 |
| M2 | M8 |
| M3 | M8 |
| N | 7,5 |
| N1 | 38 |
| N1+SKOK | 48 |
| T | 12 |
| T1 | 4 |
| T2 | 3,5 |
| T3 | 23,5 |

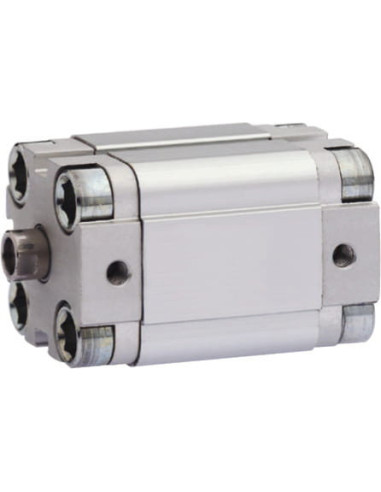

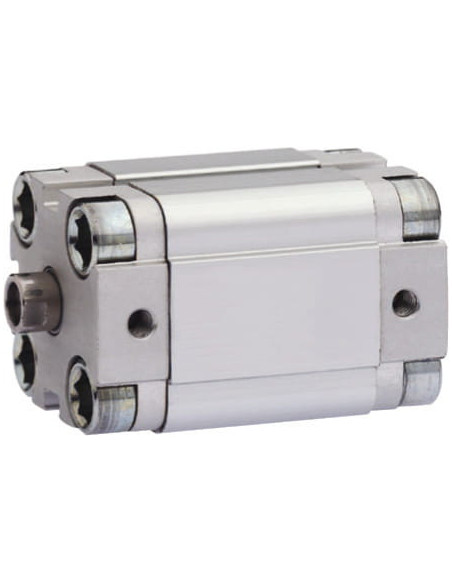

Siłownik pneumatyczny kompaktowy D50x10 UNITOP — zastosowanie i charakterystyka
Siłownik pneumatyczny kompaktowy D50x10 UNITOP o kodzie produktu QF050.0010SEA to precyzyjny element wykonawczy, przeznaczony do zadań wymagających efektywnego ruchu liniowego w ograniczonej przestrzeni montażowej. Wersja jednostronnego działania ze sprężyną powrotną gwarantuje szybki powrót tłoczyska do pozycji wyjściowej po zaniku ciśnienia powietrza, co czyni go szczególnie użytecznym w automatyce przemysłowej, montażu oraz aplikacjach manipulacyjnych.
Kompaktowe wymiary i uniwersalność montażu siłownika pneumatycznego UNITOP
Kompaktowa obudowa oraz zgodność ze standardem UNITOP umożliwiają łatwą wymianę i integrację w istniejących układach pneumatycznych. Średnica 50 mm oraz skok 10 mm pozwalają na realizację szybkich i krótkich ruchów, niezbędnych w aplikacjach, gdzie kluczowa jest minimalizacja czasu cyklu oraz przestrzeni.
- Szybki montaż dzięki znormalizowanym otworom i gwintom
- Redukcja przestrzeni zabudowy — idealne do kompaktowych urządzeń
- Wysoka powtarzalność ruchu tłoczyska i niezawodność działania
Wytrzymałość i niezawodność dzięki solidnej konstrukcji
Pokrywy oraz korpus wykonane z anodowanego aluminium zapewniają odporność na korozję oraz długą żywotność w trudnych warunkach przemysłowych. Tłoczysko z chromowanej stali CK45 zwiększa trwałość oraz odporność na ścieranie, co pozwala ograniczyć czynności serwisowe. Niewymagające smarowania oznacza minimalną obsługę w cyklu eksploatacyjnym, a poliuretanowe uszczelnienia gwarantują szczelność nawet przy intensywnym użytkowaniu.
Typowe zastosowania kompaktowych siłowników pneumatycznych
Kompaktowe siłowniki pneumatyczne ze sprężyną powrotną są szeroko stosowane w:
- automatyzacji procesów produkcyjnych
- systemach pakowania i etykietowania
- liniach montażowych i zrobotyzowanych
- mechanizmach zatrzaskujących, blokujących i pozycjonujących
- urządzeniach laboratoryjnych oraz pomiarowych
Wszystko to sprawia, że siłowniki kompaktowe UNITOP, takie jak prezentowany model D50x10, są niezastąpione w aplikacjach, gdzie wymagana jest pewność działania, szybka reakcja oraz oszczędność miejsca.
