Obecnie brak na stanie
Dane techniczne
| Ciśnienie pracy | 1,5 - 7 bar |
| Temperatura medium | 0°C ÷ +40°C |
| Temperatura otoczenia | -20°C ÷ +80°C |
| Uszczelnienia | NBR |
| Amortyzacja | mechaniczna |
| Medium | przefiltrowane sprężone powietrze |
| Pokrywy | aluminium |
| Smarowanie | niewymagane |
| Tłoczysko | stal nierdzewna |
| Zakres regulacji | 0 - 190° |
| Średnica | 30 mm |
| A | 178,5 |
| AC | 127 |
| AD | 11.5 |
| AQ | 6,5 |
| B | 70 |
| BA | 74 |
| BQ | 34 |
| C | 57 |
| CA | 40 |
| CB | 17 |
| E | M12x1,0 |
| E1 | 51.5 |
| E2 | 29 |
| EE | 18.5 |
| G | 9 |
| J | 14 |
| J1 | 8,5 |
| J2 | 84 |
| K | M10x1,5 |
| KA | 15 |
| KC | 8,5 |
| KJ | 37 |
| P | 1/8" |
| P1 | 50 |
| P3 | 32 |
| Q | M5x0,8 |
| R | 32(H9) |
| RA | 5 |
| S | 65(h9) |
| S1 | 10 |
| T | 67(h9) |
| T1 | 6,5 |
| U | 22(H9) |
| UA | 3 |
| V | M6x1,0 |
| VA | 8 |
| W | M6x1,0 |
| W2 | 10 |
| W3 | 48 |
| X | 4(H9) |
| XA | 5 |
| XB | 24 |
| Y | 4(H9) |
| YY | 4.5 |
| YE | 80 |
| YH | 58 |

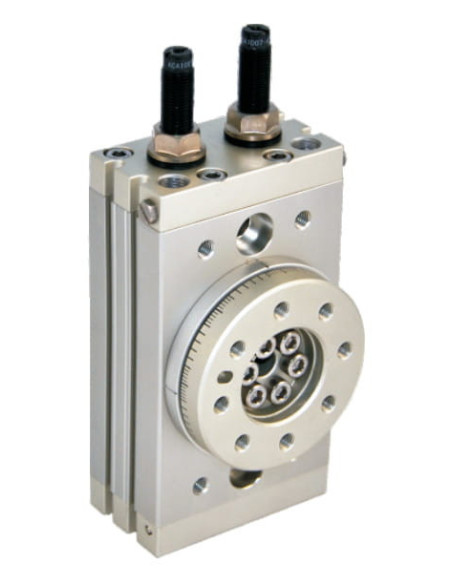

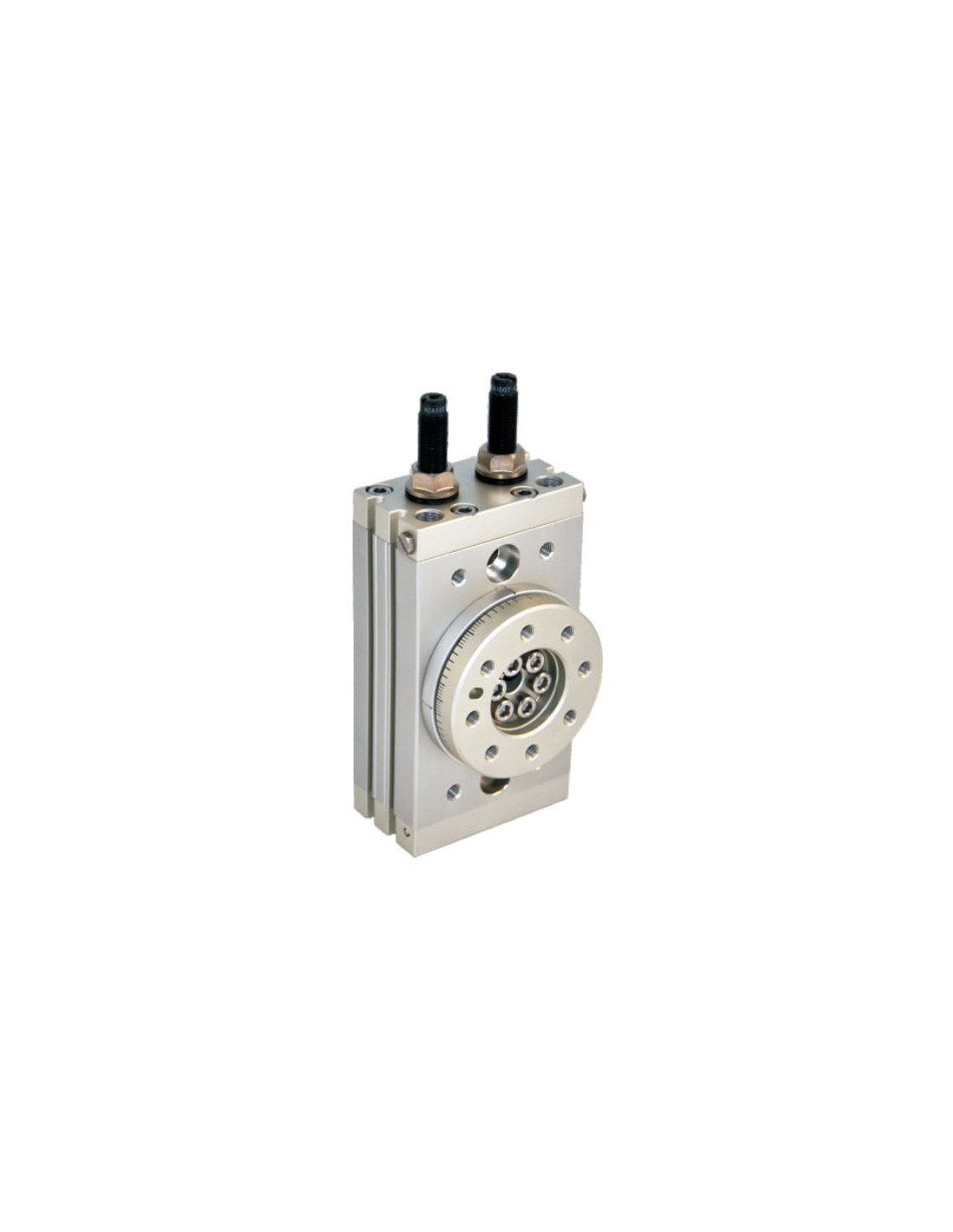

| Kod producenta | HRQ30G |
