Dane techniczne
| Max. ciśnienie pracy | 350 bar |
| Min. ciśnienie rozrywania | 1200 bar |
| Zakres temperatur | -30 - 100 °C |
| Material female plate | Stal (cynk/nikiel, cynk pasywowany) aluminium eloksalowane, cynk, mosiądz |
| Material male plate | Stal (cynk/nikiel, cynk pasywowany) aluminium eloksalowane, mosiądz |
| Materiał uszczelniania | NBR/PUR |
| Zdolność łączenia | 1. Ciśnienie resztkowe do 35 MPa po stronie wtyku i swobodny spust po stronie części gniazda. 2. Ciśnienie resztkowe do 25 MPa po stronie gniazda i swobodny spust po stronie wtyku. 3. Ciśnienie resztkowe do 25 MPa po stronie wtyku i ciśnienie powrotne 1 MPa po stronie gniazda. |
| Rozłączenie pod ciśnieniem | Unikać. Ciśnienie resztkowe może spowodować efekt odrzutu podczas rozłączania. Zawsze mocno chwycić za dźwignię. |
| Komentarz | Skontaktować się z przedstawicielem PNEUMAT SYSTEM odnośnie zaleceń dla zastosowań z dużymi impulsami |

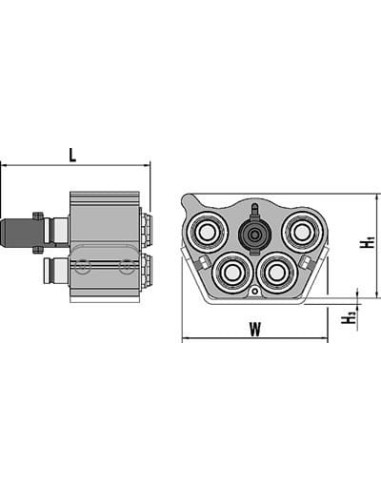

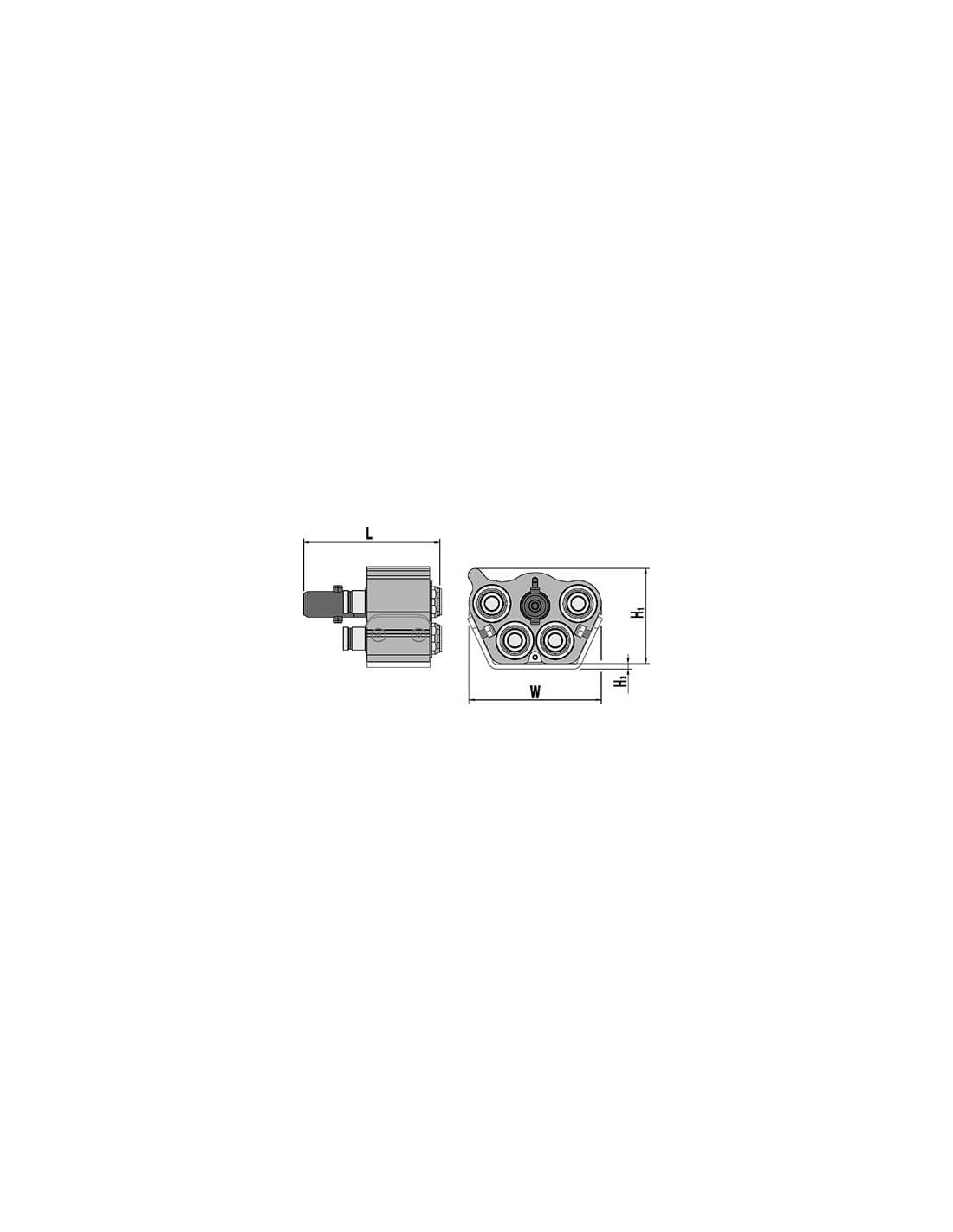

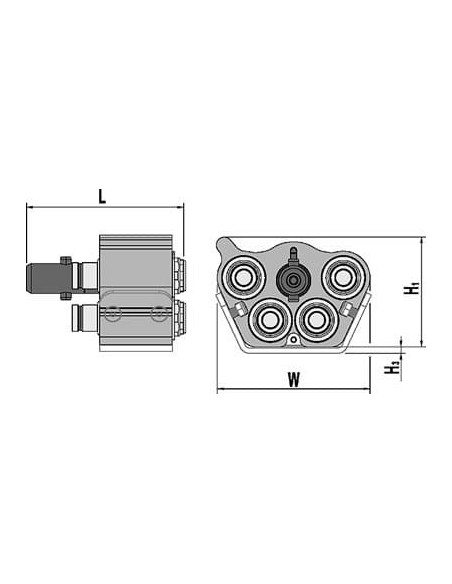

| L | 116 mm |
| W | 116 mm |
| H1 | 83 mm |
| H2 | - mm |
| H3 | 5 mm |
| Liczba połączeń | 4 |
