Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -30°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium malowane proszkowo |
| Tłoczysko | stal węglowa chromowana CK45(opcja stal nierdzewna AISI 420) |
| Profil | aluminium anodowane |
| Standard | ISO 6431/15552 |
| Uszczelnienia | poliuretan(opcja Viton) |
| Zakres średnic | Ø32 do Ø125 |

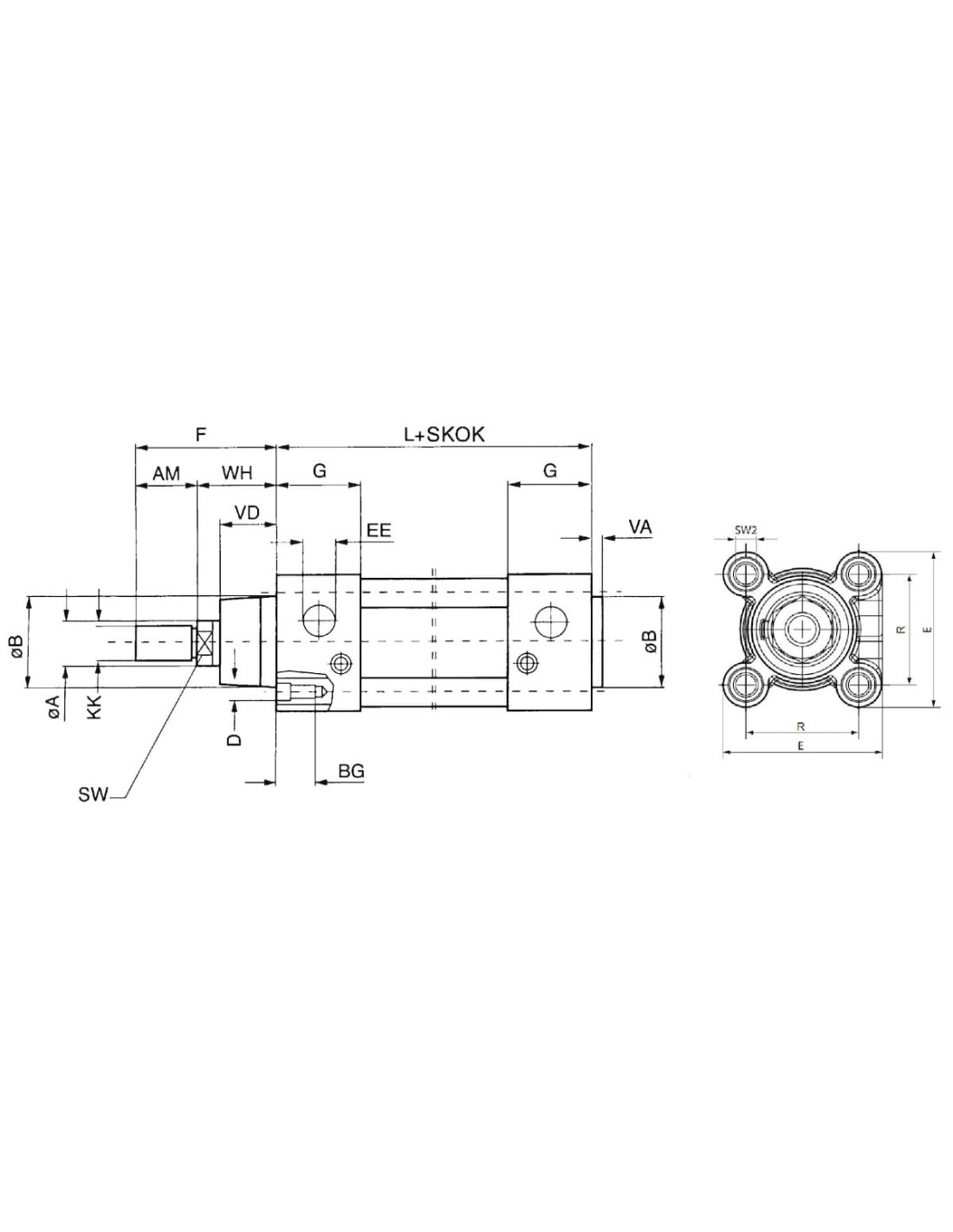

| Średnica | 80 mm |
| SKOK | 160 |
| A | 25 |
| B | 45 |
| D | M10 |
| E | 95 |
| F | 86 |
| G | 36 |
| L | 128 |
| L+SKOK | 288 |
| R | 72 |
| AM | 40 |
| BG | 16 |
| EE | G3/8 |
| KK | M20x1,5 |
| SW | 21 |
| VA | 4 |
| VD | 34 |
| WH | 46 |
| Zamiennik | DSBC-80-160-PPVA-N3, 61M2P080A0160, 121A800160CP |
Siłownik pneumatyczny ISO15552/6431 D80x160 z amortyzacją pneumatyczną – opis i zastosowanie
Siłownik pneumatyczny o oznaczeniu ISO15552/6431 D80x160 to zaawansowany element wykonawczy, który znajduje szerokie zastosowanie w automatyce przemysłowej, liniach produkcyjnych oraz wszędzie tam, gdzie wymagana jest precyzyjna i wydajna praca układów pneumatycznych. Produkt został zaprojektowany zgodnie z powszechnie stosowanymi standardami ISO 6431/15552, co gwarantuje łatwość integracji z istniejącymi systemami oraz kompatybilność z akcesoriami i zamiennikami innych renomowanych producentów.
Budowa i wykonanie siłownika pneumatycznego D80x160
Korpus siłownika wykonany jest z anodowanego aluminium, charakteryzującego się wysoką odpornością na korozję oraz uszkodzenia mechaniczne. Pokrywy końcowe malowane są proszkowo, co dodatkowo zabezpiecza je przed niekorzystnym wpływem czynników zewnętrznych. Tłoczysko wykonane ze stali węglowej chromowanej CK45 zapewnia odpowiednią wytrzymałość, sztywność oraz żywotność nawet przy intensywnym użytkowaniu. Opcjonalnie istnieje możliwość zastosowania tłoczyska ze stali nierdzewnej AISI 420, co sprawdza się w środowiskach wymagających podwyższonej odporności na czynniki agresywne chemicznie.
Najważniejsze zalety siłownika pneumatycznego ISO15552/6431 D80x160
- Amortyzacja pneumatyczna zapewniająca płynny ruch oraz wydłużoną żywotność mechanizmów
- Kompatybilność ze standardami ISO 6431/15552 – łatwość wymiany i dostępność części zamiennych
- Konstrukcja umożliwiająca pracę bez konieczności smarowania (uszczelnienia poliuretanowe lub Viton do 150°C)
- Szeroki zakres temperatur pracy umożliwia wykorzystanie zarówno w standardowych warunkach przemysłowych, jak i w wymagających aplikacjach specjalistycznych
- Możliwość zasilania przefiltrowanym sprężonym powietrzem do ciśnienia 10 bar
Zastosowanie siłownika pneumatycznego D80x160 z amortyzacją
Siłownik ISO15552/6431 D80x160 znajduje zastosowanie w:
- automatyzacji przemysłu spożywczego, chemicznego i farmaceutycznego
- systemach pakujących oraz przenośnikach
- stanowiskach montażowych oraz testowych
- urządzeniach transportu bliskiego i podnośnikach
- maszynach specjalistycznych wymagających wysokiej powtarzalności i niezawodności ruchu
Dzięki uniwersalnej konstrukcji, szerokiemu wachlarzowi dostępnych mocowań oraz wysokiej odporności na czynniki zewnętrzne, siłownik pneumatyczny D80x160 sprawdzi się nawet w najtrudniejszych warunkach pracy.
Typowe wymiary i dostępność zamienników
Dzięki wykonaniu zgodnie z normą ISO 6431/15552, siłownik może być bez trudu zastąpiony odpowiednimi modelami zamiennymi, m.in.: DSBC-80-160-PPVA-N3, 61M2P080A0160 oraz 121A800160CP. Wymiary i parametry techniczne opisane w dokumentacji technicznej ułatwiają dobór oraz wdrożenie siłownika w istniejących aplikacjach.
