Dane techniczne
| DN | 10 |
| Zakres temperatur | od -30°C do +100 °C |
| Materiał szybkozłącza | Stal (pasywacja cynku) |
| Materiał wtyku | Stal hartowana (pasywacja cynkowa) |
| Uszczelnienia | Nitryl (NBR/PUR, inne materiały uszczelek na zapytanie) |
| Zdolność łączenia | Ograniczenie tylko siłą operatora |
| Rozłączenie pod ciśnieniem | Niedozwolone |
| Zamienne z: | Wymienność z produktami innych marek zgodnych z normą ISO16028 |
| Min. ciśnienie rozerwania | 1200 bar |
| Maksymalne ciśnienie pracy | 400 bar |
| Przepływ | 23 l/min |
| Połączenie | G 3/8" |
| Długość | 67,6 mm |
| Średnica | 31,2 mm |
| Sześciokąt | 25 |
| Uszczelka | NBR |

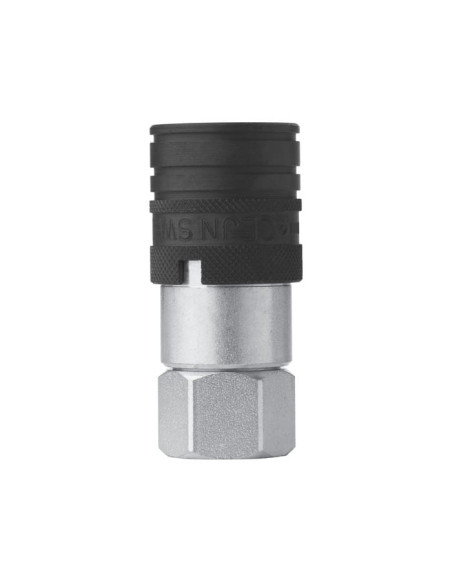

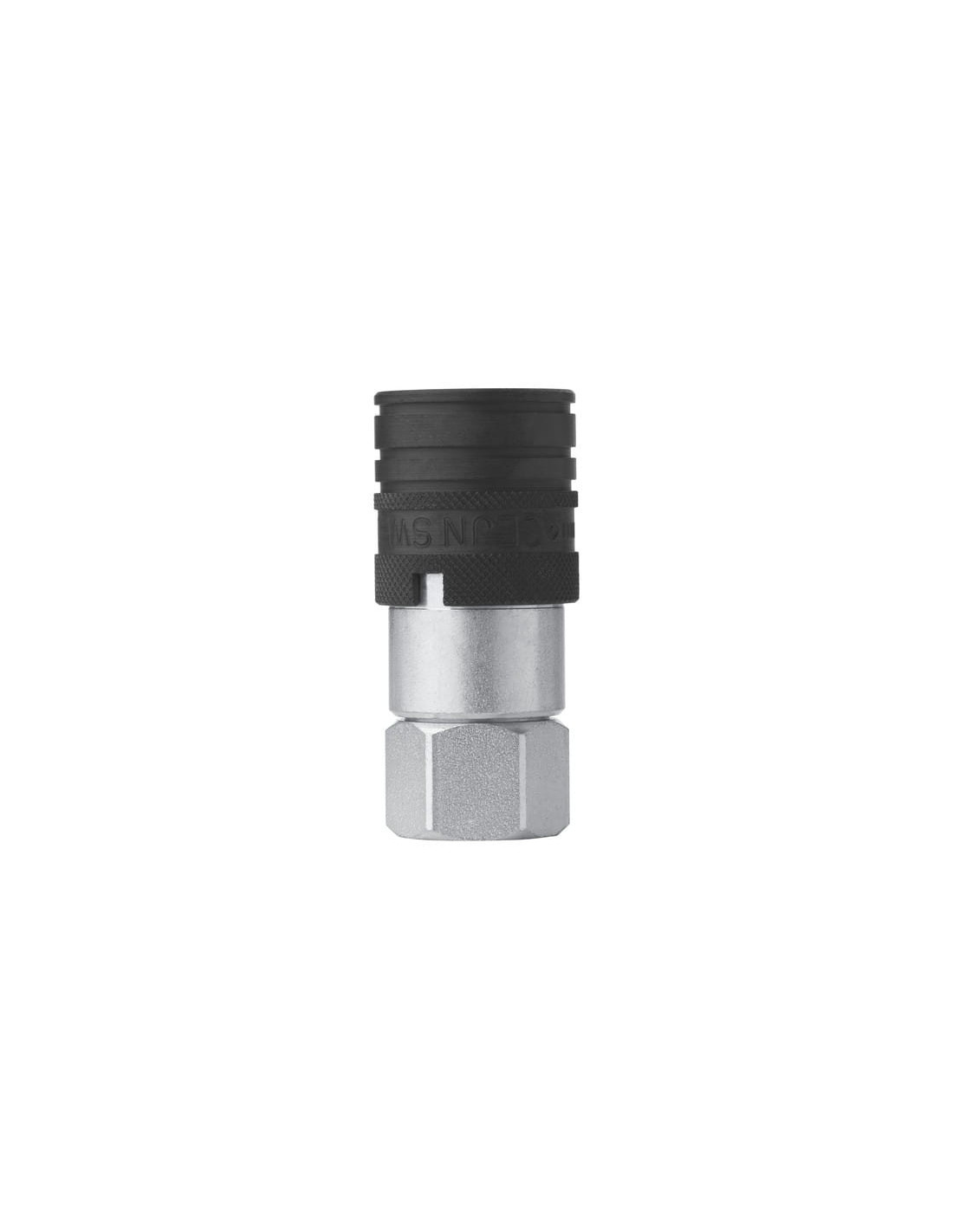

Szybkozłącze hydrauliczne DN10 CEJN Flat-Face - dane techniczne i zastosowania
Szybkozłącze DN10 CEJN Flat-Face to produkt najwyższej jakości, zgodny z normą ISO 16028. Przeznaczone jest do różnorodnych zastosowań przemysłowych i motoryzacyjnych, gdzie wymagana jest wysoka wydajność oraz niezawodność.
Charakterystyka materiałów i budowa szybkozłącza
- Materiały szybkozłącza: Stal pasywowana cynkiem, co zapewnia trwałość i odporność na korozję.
- Wtyk: Wykonany ze stali hartowanej z pasywacją cynkową.
- Uszczelnienia: Nitryl (NBR); opcjonalnie dostępne są inne materiały uszczelek na zapytanie.
Parametry techniczne i specyfikacja
- Rozmiar nominalny (DN): 10
- Zakres temperatur pracy: od -30°C do +100°C
- Maksymalne ciśnienie pracy: 400 bar
- Minimalne ciśnienie rozerwania: 1200 bar
- Przepływ: 23 l/min
- Połączenie: G 3/8"
- Długość: 67,6 mm; Średnica: 31,2 mm; Sześciokąt: 25 mm
Funkcjonalność i zalety
Szybkozłącze posiada płaskie czoło, co minimalizuje ryzyko zanieczyszczeń podczas łączenia. Jest wymienne z innymi produktami zgodnymi z normą ISO 16028, co ułatwia integrację w istniejących systemach.
Zaleca się, aby rozłączenie nie odbywało się pod ciśnieniem, co zwiększa bezpieczeństwo użytkowania. Proste połączenie ręczne umożliwia szybkie i bezproblemowe łączenie komponentów, co jest kluczowe w dynamicznym środowisku pracy.
Typowe zastosowania
- Aplikacje hydrauliczne w przemyśle ciężkim
- Systemy chłodzenia i klimatyzacji
- Przemysł motoryzacyjny
- Maszyny budowlane i rolnicze
Dzięki swojej konstrukcji i użytym materiałom, szybkozłącze DN10 CEJN Flat-Face jest idealnym rozwiązaniem dla aplikacji wymagających niezawodności i wysokiej jakości wykonania.
