Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | od -20°C do +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Standard | CNOMO / AFNOR NF E 49-001 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko-NBR / tłok-poliuretan(opcja Viton) |
| Zakres średnic | Ø25 do Ø200 |
| Średnica | 32 mm |
| SKOK | 160 |
| ØA | 12 mm |
| B | M10x1,5 |
| ØC | 25 |
| E | 45 |
| F | 20 |
| G | 15 |
| L | 80 |
| L+SKOK | 240 |
| P | 8 |
| T | 17 |
| D | M6 |
| K | 17 |
| W | G1/8 |
| M | 45 |
| N | 33 |
| J1 | 15 |
| J2 | 16,5 |
| R1 | 6 |
| R2 | 8 |

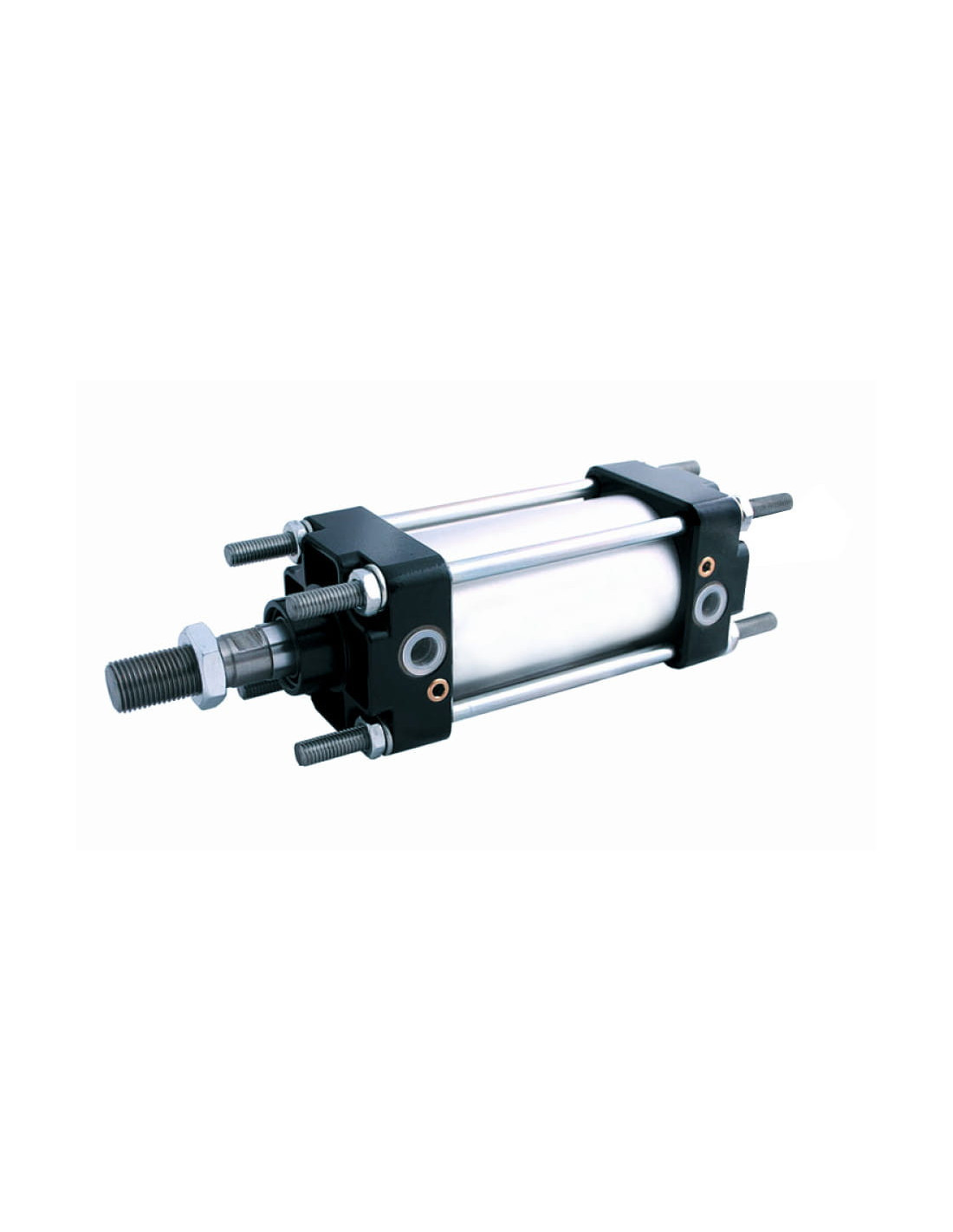

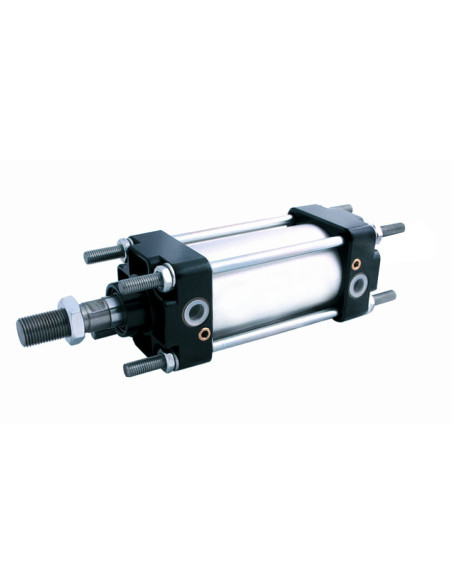

Siłownik pneumatyczny CNOMO D32x160 – wytrzymałość i precyzja działania
Siłownik pneumatyczny CNOMO D32x160 ze szpilkami to specjalistyczne rozwiązanie przeznaczone do realizacji ruchów liniowych w różnorodnych aplikacjach przemysłowych. Produkt wykonano zgodnie ze standardem CNOMO / AFNOR NF E 49-001, co gwarantuje jego zgodność z europejskimi normami oraz pełną wymienność z siłownikami innych producentów pracujących w tym samym standardzie.
Zastosowanie siłownika pneumatycznego D32x160
Wytrzymała konstrukcja oraz niezawodność sprawiają, że siłownik pneumatyczny o średnicy 32 mm i skoku 160 mm znajduje zastosowanie w wielu gałęziach przemysłu, w tym w automatyce, produkcji maszyn, pakowaniu, montażu oraz budowie mechanizmów obsługi urządzeń. Typowe zastosowania obejmują:
- Automatyczne linie produkcyjne – precyzyjne popychanie, podnoszenie lub przesuwanie elementów.
- Przemysł spożywczy, farmaceutyczny i chemiczny – dzięki możliwości pracy w szerokim zakresie temperatur oraz dostosowanej do wymagających środowisk konstrukcji.
- Maszyny pakujące – realizacja powtarzalnych ruchów niezbędnych w procesach pakowania i sortowania.
- Systemy transportu wewnętrznego i robotyka – jako napęd do manipulatorów i chwytaków.
Najważniejsze zalety i cechy siłownika CNOMO D32x160
- Pneumatyczna amortyzacja znacząco redukuje udary końcowe, co wydłuża żywotność siłownika oraz chroni maszynę przed uszkodzeniami.
- Obudowa z anodowanego aluminium zapewnia wysoką wytrzymałość mechaniczną oraz odporność na korozję.
- Szpilki i tłoczysko z chromowanej stali węglowej CK45 gwarantują stabilność pracy nawet w trudnych warunkach.
- Bezobsługowa eksploatacja – brak konieczności dodatkowego smarowania wpływa na niższe koszty utrzymania ruchu.
- Szeroki zakres temperatur pracy pozwala na zastosowanie siłownika zarówno w niskich, jak i wysokich temperaturach otoczenia (opcja uszczelnień Viton – do 150°C).
- Kompaktowa budowa umożliwia montaż w ograniczonej przestrzeni dzięki przemyślanej konstrukcji szpilkowej.
Opis konstrukcji i montażu
Siłownik pneumatyczny D32x160 jest wyposażony w szpilki prowadzące, które umożliwiają szybki oraz pewny montaż w różnorodnych systemach. Aluminiowe pokrywy zostały pokryte powłoką lakierniczą w celu zwiększenia ochrony przed czynnikami zewnętrznymi. Elementy uszczelniające wykonano z wysokogatunkowego NBR oraz poliuretanu, a opcjonalnie także z Vitonu, co pozwala dostosować siłownik do pracy w środowiskach wymagających odporności chemicznej oraz wysokotemperaturowej.
Możliwości zastosowania w zestawach automatyki
Siłowniki CNOMO D32x160 często wykorzystywane są jako napęd w układach automatyki, gdzie wymagana jest precyzja oraz powtarzalność ruchu. Standardowe wymiary montażowe ułatwiają integrację z innymi elementami systemu, takimi jak zawory sterujące czy czujniki położenia tłoczyska.
Siłownik pneumatyczny CNOMO D32x160 stanowi uniwersalny wybór dla wymagających aplikacji przemysłowych, gwarantując długotrwałą i bezproblemową eksploatację nawet w trudnych warunkach pracy.
