Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -10°C do +70°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | odlew aluminium |
| Tłoczysko | stal nierdzewna AISI 420 |
| Profil | anodowane aluminium |
| Standard | ISO 15552/6431 |
| Uszczelnienia | poliuretan(opcja Viton) |
| Zakres średnic | Ø32 do Ø125 |
| Średnica | 100 mm |
| SKOK | 400 |
| A | 189 |
| A+SKOK | 589 |
| B | 138 |
| B+SKOK | 538 |
| C | 51 |
| ØD | 55 |
| ØE | 25 |
| ØF | M20x1,5 |
| G | 40 |
| H | 13 |
| H1 | 51 |
| I | 38 |
| M | 110 |
| N | 89 |
| ØO | M10 |
| ØP | G1/2 |
| BG | 18 |
| CH | 21 |

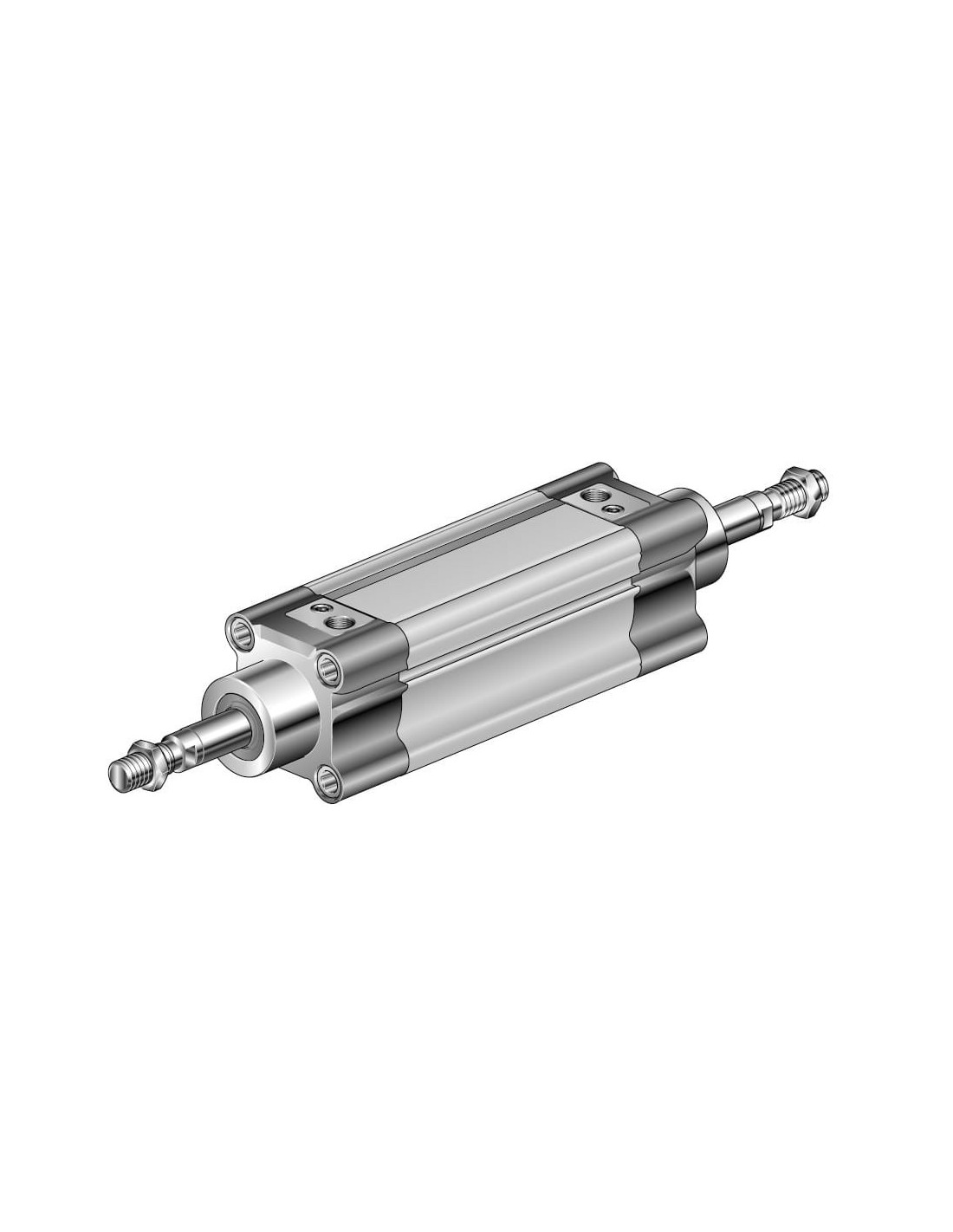

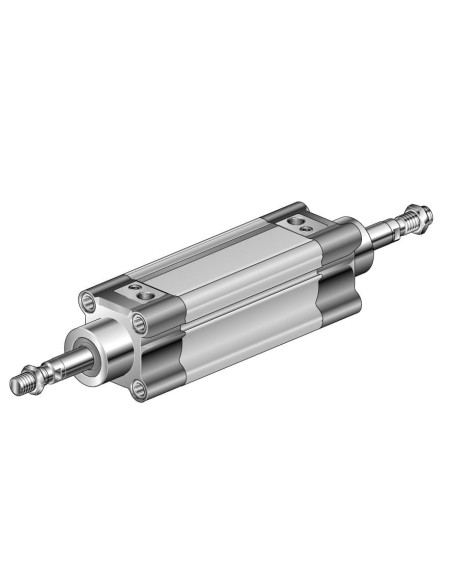

Siłownik pneumatyczny ISO 15552/6431 D100x400 z dwustronnym tłoczyskiem – profesjonalne rozwiązanie dla automatyki
Siłownik pneumatyczny zgodny ze standardem ISO 15552/6431 o średnicy 100 mm i skoku 400 mm to wytrzymały i precyzyjny element wykonawczy, stosowany w zaawansowanych systemach sterowania pneumatycznego. Dzięki dwustronnemu tłoczysku znajduje zastosowanie w aplikacjach wymagających ruchu w obu kierunkach, co zapewnia wysoką efektywność pracy oraz precyzyjną kontrolę pozycji.
Zastosowanie siłownika pneumatycznego z amortyzacją pneumatyczną
Siłownik pneumatyczny NWT100.0400P szczególnie sprawdza się w obwodach automatyki przemysłowej, gdzie niezbędna jest amortyzacja pneumatyczna, chroniąca mechanizmy przed uszkodzeniem podczas gwałtownego zatrzymania. Jego konstrukcja pozwala na zastosowanie w:
- Maszynach produkcyjnych oraz przemysłowych liniach montażowych
- Automatyzacji procesów technologicznych
- Systemach transportu pneumatycznego
- Obrotowych i liniowych manipulatorach
- Urządzeniach do pakowania i obsługi materiałów
- Aplikacjach wymagających symetrycznego ruchu oraz powtarzalnej pracy
Kluczowe cechy siłownika pneumatycznego D100x400
Unikalne właściwości tego rozwiązania technicznego przekładają się na jego uniwersalność oraz niezawodność działania w różnorodnych środowiskach przemysłowych:
- Odporność na korozję dzięki tłoczysku wykonanemu ze stali nierdzewnej AISI 420
- Korpus wykonany z anodowanego aluminium, co zapewnia lekkość oraz podwyższoną wytrzymałość mechaniczną
- Amortyzacja pneumatyczna ogranicza siły uderzenia przy końcach skoku, zwiększając żywotność urządzenia
- Brak konieczności smarowania ułatwia konserwację oraz eksploatację siłownika
- Szeroki zakres temperatur pracy, dostosowany do różnych warunków środowiskowych (od -10°C do +70°C; wersja Viton do +150°C)
- Łatwa integracja dzięki standaryzacji wymiarowej ISO 15552/6431
Możliwości zastosowania i przewagi użytkowe
Siłownik dwustronnego działania znajduje szerokie zastosowanie zarówno w prostych, jak i zaawansowanych układach pneumatycznych, gdzie wymagana jest wysoka niezawodność oraz precyzyjna powtarzalność ruchu. Siłowniki z amortyzacją pneumatyczną skutecznie minimalizują drgania oraz chronią konstrukcję maszyny, co jest szczególnie istotne przy dużych masach lub wysokiej częstotliwości cykli.
Wykorzystanie nowoczesnych uszczelnień poliuretanowych (opcjonalnie Viton) gwarantuje długotrwałą szczelność oraz odporność na zużycie nawet w wymagających warunkach środowiskowych.
Siłownik pneumatyczny ISO 15552/6431 D100x400 to doskonały wybór dla użytkowników poszukujących elementu wykonawczego o długiej żywotności, który sprawdzi się w różnorodnych aplikacjach przemysłowych i zapewni niezawodność pracy przez wiele lat.
