Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -10°C do +70°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | odlew aluminium |
| Tłoczysko | stal nierdzewna AISI 420 |
| Profil | anodowane aluminium |
| Standard | ISO 15552/6431 |
| Uszczelnienia | poliuretan(opcja Viton) |
| Zakres średnic | Ø32 do Ø125 |
| Średnica | 80 mm |
| SKOK | 80 |
| A | 174 |
| A+SKOK | 254 |
| B | 128 |
| B+SKOK | 208 |
| C | 46 |
| ØD | 45 |
| ØE | 25 |
| ØF | M20x1,5 |
| G | 40 |
| H | 11,5 |
| H1 | 46 |
| I | 34,5 |
| M | 93 |
| N | 72 |
| ØO | M10 |
| ØP | G3/8 |
| BG | 18 |
| CH | 21 |

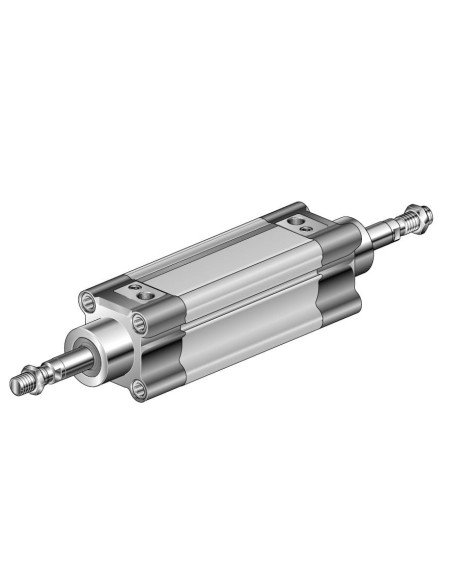

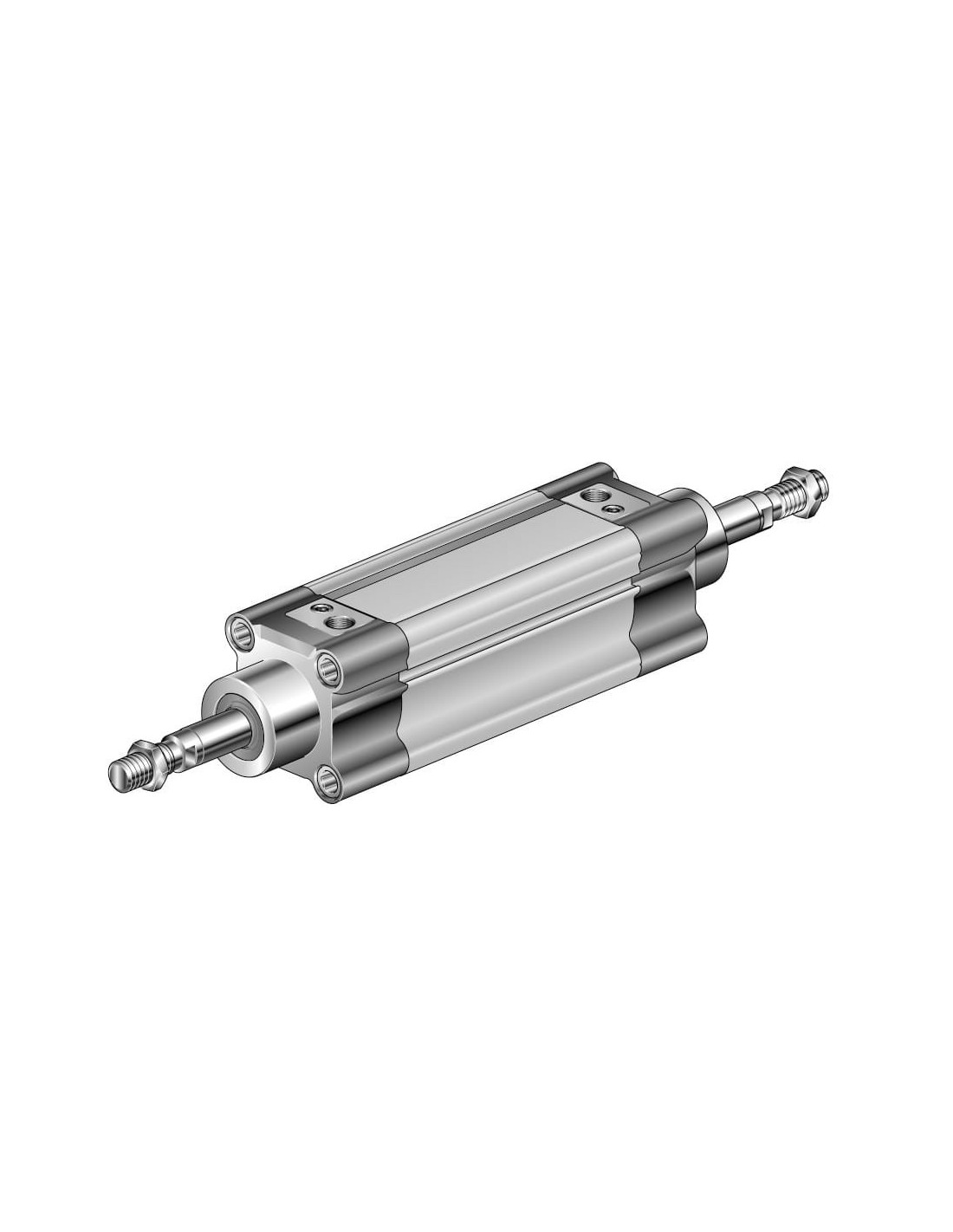

Dwustronny siłownik pneumatyczny ISO 15552 D80x80 z amortyzacją pneumatyczną
Siłownik pneumatyczny dwustronny ISO 15552/6431 D80x80 to wysokiej klasy element wykonawczy przeznaczony do zastosowań przemysłowych, gdzie najważniejsza jest precyzja, niezawodność oraz długa żywotność. Dzięki konstrukcji opartej na standardzie ISO 15552 urządzenie jest w pełni kompatybilne z większością systemów automatyki, a jego wymiana lub integracja przebiega szybko i bezproblemowo.
Budowa i kluczowe zalety siłownika pneumatycznego z dwustronnym tłoczyskiem
Siłownik wyposażony jest w dwustronne tłoczysko, co umożliwia uzyskanie ruchu liniowego w obie strony, zwiększając tym samym zakres zastosowań. Konstrukcję oparto na profilach anodowanego aluminium oraz pokrywach z odlewu aluminium, co zapewnia odporność na korozję i wysoką wytrzymałość mechaniczną. Główne zalety tej jednostki to:
- Możliwość zastosowania w zautomatyzowanych liniach produkcyjnych – standard ISO 15552 ułatwia montaż i wymianę.
- Pneumatyczna amortyzacja – redukuje drgania i udary, co wpływa na cichą i płynną pracę układu.
- Wysoka odporność na czynniki zewnętrzne – zastosowanie stali nierdzewnej AISI 420 w tłoczysku gwarantuje trwałość i odporność na zużycie.
- Szeroki zakres pracy temperatur – przystosowanie do różnych warunków otoczenia oraz możliwość zastosowania uszczelek Viton w wysokotemperaturowych aplikacjach.
- Niskie wymagania eksploatacyjne – brak konieczności smarowania pozwala na bezobsługową pracę urządzenia przez długi czas.
Typowe zastosowania siłowników pneumatycznych z serii ISO 15552
Siłowniki tej serii znajdują szerokie zastosowanie w różnych gałęziach przemysłu:
- Automatyka przemysłowa – napędy przenośników, manipulatory, urządzenia pakujące.
- Linie montażowe i produkcyjne – pozycjonowanie elementów, podawanie i dociskanie materiałów.
- Transport pneumatyczny – sterowanie zasuwami, siłowniki podnoszące i wspomagające.
- Branża spożywcza i chemiczna – odporność materiałowa pozwala na pracę w warunkach agresywnych środowisk.
- Zastosowania specjalistyczne – wszędzie tam, gdzie konieczny jest obustronny napęd i precyzyjne sterowanie ruchem.
Charakterystyka techniczna i cechy użytkowe
Siłownik typu D80x80 wyróżnia się skokiem 80 mm oraz średnicą tłoka 80 mm, co pozwala uzyskać dużą siłę działania przy kompaktowych wymiarach zewnętrznych. Konstrukcja umożliwia pracę w zakresie ciśnień od 1 do 10 bar, co sprawia, że jest uniwersalnym rozwiązaniem do większości aplikacji pneumatycznych. Uszczelnienia poliuretanowe (możliwość zamiany na Viton) gwarantują szczelność oraz odporność na ścieranie, przedłużając żywotność komponentu.
Siłownik pneumatyczny ISO 15552 D80x80 z dwustronnym tłoczyskiem to sprawdzone i cenione rozwiązanie dla konstruktorów maszyn, utrzymania ruchu oraz projektantów automatyki przemysłowej. Zapewnia niezawodność, wszechstronność oraz łatwość integracji z istniejącymi układami.
