Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | Mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 80 mm |
| SKOK | 80 |
| A | 102,6* |
| ØD | 20 |
| ØD1 | M10 |
| ØD2 | 8 |
| ØD3 | 8,5 |
| ØD4 | M10 |
| ØD5 | 13,5 |
| G | G1/8 |
| H3 | 9 |
| H4 | 17 |
| I | 82 |
| K | 17 |
| L | 5,2 |
| L3 | 2,5 |
| W | 8 |
| F4 | 0 |
| H | 56(±0,8) |
| H+SKOK | 136(±0,8) |
| P | 15 |

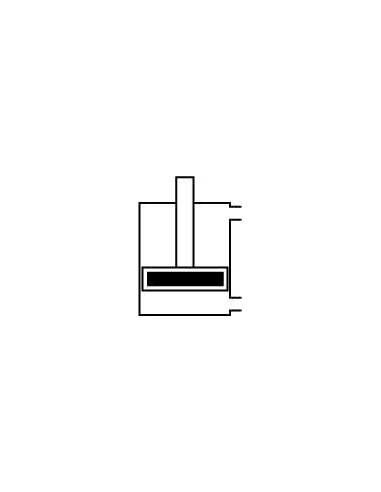

Siłownik pneumatyczny kompaktowy D80x80 UNITOP – wydajne rozwiązanie w automatyce przemysłowej
Siłownik pneumatyczny kompaktowy D80x80 to nowoczesny element wykonawczy dedykowany do zastosowań wymagających dużej siły działania przy ograniczonej przestrzeni montażowej. Produkt spełnia wymagania normy ISO 21287 / UNITOP, co zapewnia pełną kompatybilność z szeroką gamą akcesoriów dostępnych na rynku. Kompaktowa konstrukcja umożliwia łatwe wdrożenie w instalacjach przemysłowych, gdzie liczy się maksymalne wykorzystanie przestrzeni roboczej.
Najważniejsze cechy siłownika pneumatycznego D80x80
- Średnica tłoka 80 mm i skok 80 mm – uzyskanie dużej siły i zakresu ruchu przy zwartym wymiarze zewnętrznym.
- Odporność na trudne warunki środowiskowe – zakres temperatur otoczenia od -20 ºC do +80 ºC (dla wyższej temperatury możliwe zastosowanie uszczelnień poliuretanowych do +120 ºC).
- Materiały odporne na korozję: pokrywy z odlewu aluminiowego oraz tłoczysko ze stali nierdzewnej AISI 420.
- Bezobsługowa praca – brak wymogu smarowania oraz zastosowanie uszczelnień poliuretanowych.
- Mechaniczna amortyzacja – zapewnia trwałość i cichą pracę urządzenia.
- Kompaktowy anodowany profil aluminiowy gwarantuje lekkość oraz wysoką sztywność konstrukcji.
Zastosowania siłownika kompaktowego UNITOP
Siłowniki kompaktowe pneumatyczne tej serii są powszechnie stosowane w:
- automatyce przemysłowej i robotyce,
- maszynach pakujących oraz liniowych systemach transportowych,
- przemyśle spożywczym, chemicznym i farmaceutycznym,
- systemach paletyzacji oraz aplikacjach montażowych,
- rozwiązaniach, gdzie niezwykle ważna jest oszczędność miejsca oraz duża siła działania.
Główne zalety ergonomicznej konstrukcji siłownika D80x80
Siłownik pneumatyczny D80x80 UNITOP charakteryzuje się kompaktowym wymiarem montażowym, umożliwiając integrację z zaawansowanymi systemami produkcyjnymi. Wysoka odporność na korozję w połączeniu z bezobsługową eksploatacją czyni to rozwiązanie idealnym dla wymagających aplikacji przemysłowych.
Zastosowane materiały oraz przemyślana konstrukcja pozwalają na pracę w środowiskach o podwyższonej wilgotności, zapyleniu czy zmiennych temperaturach. Znormalizowane wymiary zgodne z UNITOP i ISO 21287 oraz gwint wewnętrzny ułatwiają montaż oraz wymianę w już istniejących instalacjach.
Siłowniki pneumatyczne kompaktowe – uniwersalne i niezawodne elementy automatyki
Siłowniki kompaktowe serii D80x80 UNITOP są dedykowane zarówno do nowych, jak i modernizowanych układów pneumatycznych. Uniwersalność zastosowania, wysoka wydajność oraz trwałość pozwalają na osiąganie efektywnej i bezpiecznej pracy w automatyce przemysłowej, montażu czy transporcie wewnętrznym.
