Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 40 mm |
| SKOK | 5 |

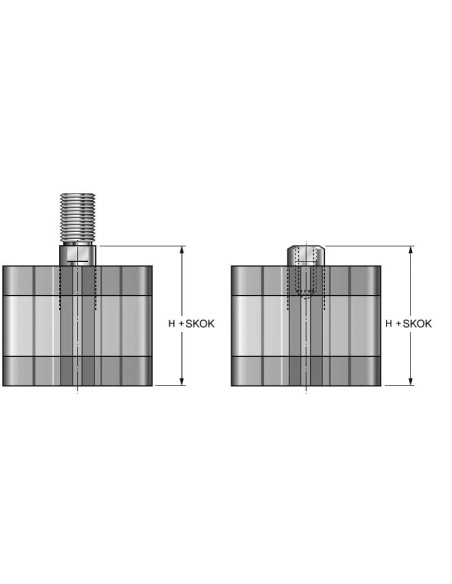

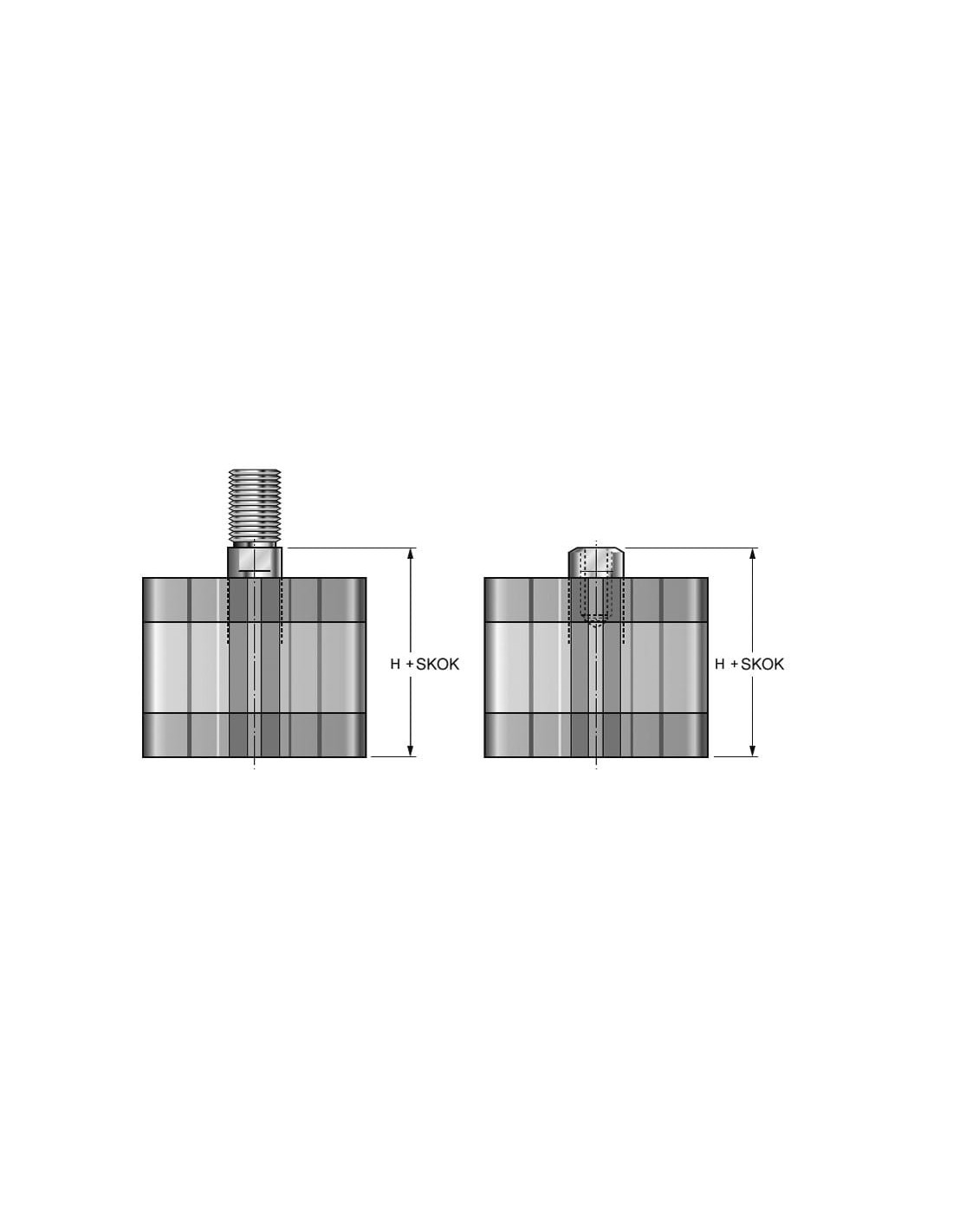

| H | 45,5(±0,7) |
| H+SKOK | 50(±0,5) |
| F sprężyny max [skok 0 mm] | 61 N |
| F sprężyny max [skok 50 mm] | 20 N |

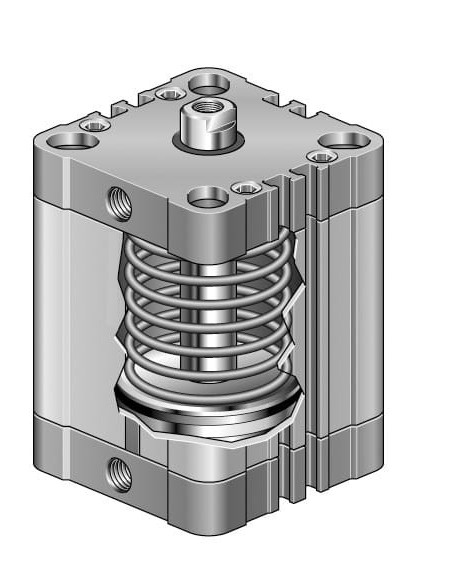

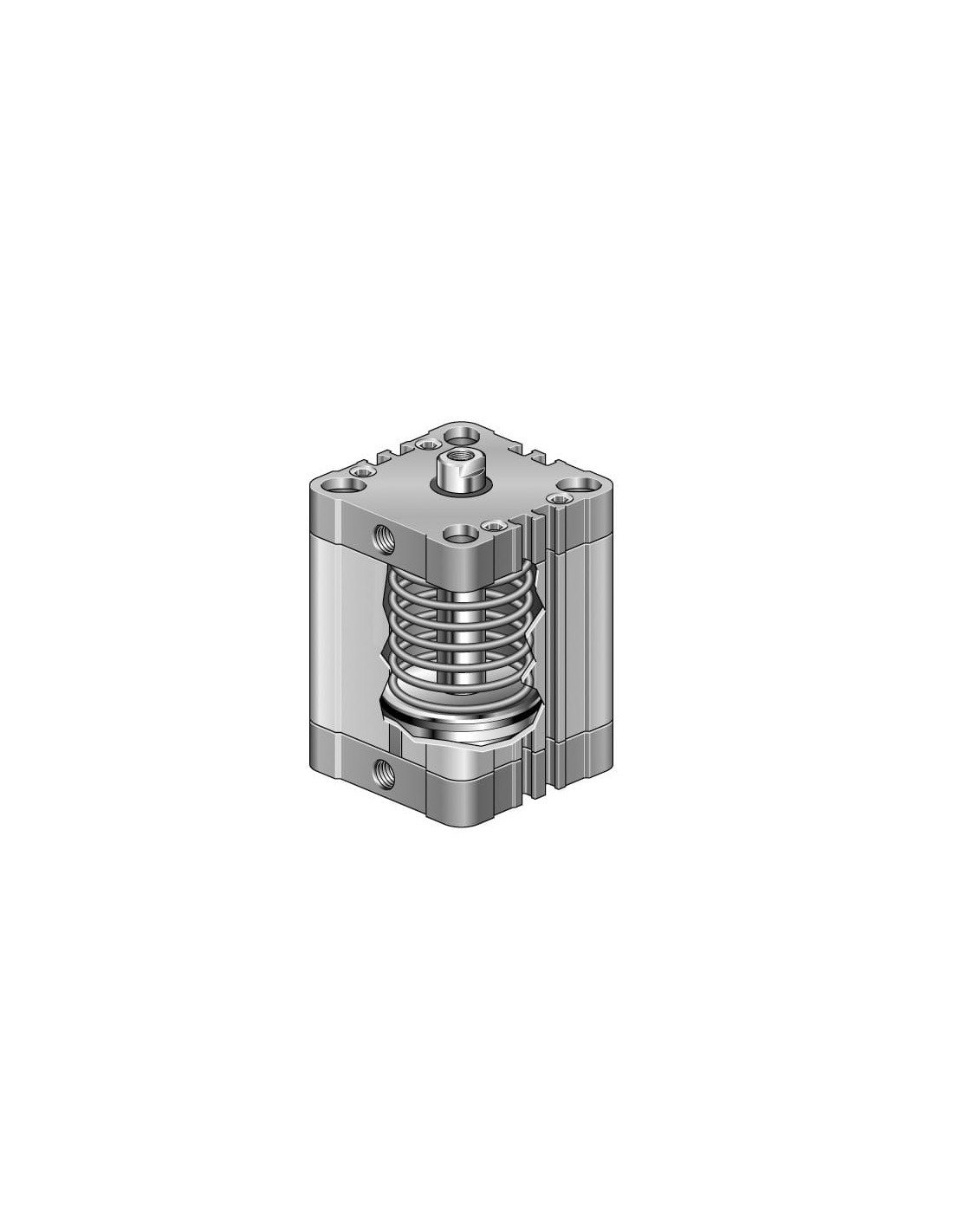

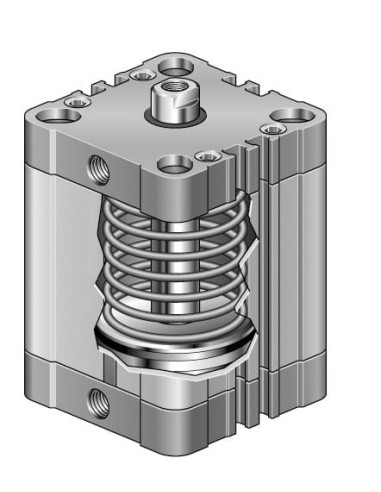

Siłownik pneumatyczny kompaktowy D40x5 UNITOP – jednostronnego działania, sprężyna powrotna
Siłownik pneumatyczny kompaktowy D40x5 UNITOP to niezawodny element wykonawczy stosowany w wielu aplikacjach przemysłowych, gdzie wymagana jest praca urządzenia na ograniczonej przestrzeni oraz precyzyjne i powtarzalne ruchy liniowe. Model NSKU040.0005SEA charakteryzuje się wykonaniem zgodnym ze standardem ISO 21287 / UNITOP, co zapewnia łatwą integrację z systemami automatyki zakładów produkcyjnych.
Jednostronne działanie siłownika z wbudowaną sprężyną powrotną umożliwia automatyczny powrót tłoczyska do pozycji wyjściowej po zakończeniu cyklu pracy. To rozwiązanie jest szczególnie cenione w aplikacjach, gdzie często powtarzany jest ruch jednokierunkowy, na przykład przy załadunku, przesuwach, blokowaniu lub zatrzymywaniu elementów.
Kompaktowy siłownik pneumatyczny – charakterystyka i budowa
Solidna konstrukcja oparta na anodowanym profilu aluminiowym i pokrywach z odlewu aluminiowego zapewnia wysoką wytrzymałość mechaniczną oraz odporność na korozję. Tłoczysko wykonane z stali nierdzewnej (AISI 420 dla tłoka o średnicy 40 mm) gwarantuje długą żywotność, nawet podczas intensywnej eksploatacji w trudnych warunkach przemysłowych.
Siłownik jest wyposażony w mechaniczną amortyzację, która chroni elementy urządzenia i minimalizuje wibracje. Specjalnie dobrane uszczelnienia z poliuretanu zapewniają niezawodność działania oraz szczelność w całym zakresie pracy – od 2 do 10 bar ciśnienia roboczego.
- Kompaktowe rozmiary – umożliwiają montaż tam, gdzie brakuje przestrzeni dla klasycznych siłowników.
- Sprężyna powrotna – zwiększa wygodę użytkowania oraz automatyzuje proces powrotu tłoczyska.
- Brak konieczności smarowania – transportowane medium to przefiltrowane, suche sprężone powietrze.
- Szeroki zakres temperatur pracy – od -20°C do +80°C, opcjonalnie do +120°C z uszczelnieniem poliuretanowym.
- Łatwy montaż – otwory montażowe są dostosowane do przemysłowych standardów.
Zastosowania siłownika kompaktowego jednostronnego działania
Siłownik pneumatyczny kompaktowy D40x5 UNITOP znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność, powtarzalność i kompaktowe rozmiary. Typowe obszary wykorzystania to:
- Automatyzacja procesów w liniach produkcyjnych i montażowych
- Przemysł spożywczy, farmaceutyczny oraz maszynowy
- Szybkie operacje załadunku i rozładunku
- Mechanizmy blokujące i pozycjonujące
- Sterowanie przesuwem części i elementów maszyn
- Systemy testujące oraz urządzenia laboratoryjne
Kompaktowy siłownik o skoku 5 mm i średnicy tłoka 40 mm to gwarancja precyzyjnego działania nawet w warunkach ciągłej eksploatacji. Zastosowanie sprężyny powrotnej znacząco upraszcza konstrukcję układów sterujących, eliminując konieczność stosowania podwójnych zaworów sterujących.
Stabilna i trwała praca siłownika gwarantuje bezpieczeństwo oraz sprawność nawet podczas pracy w wymagającym środowisku przemysłowym.
