Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 32 mm |
| SKOK | 40 |

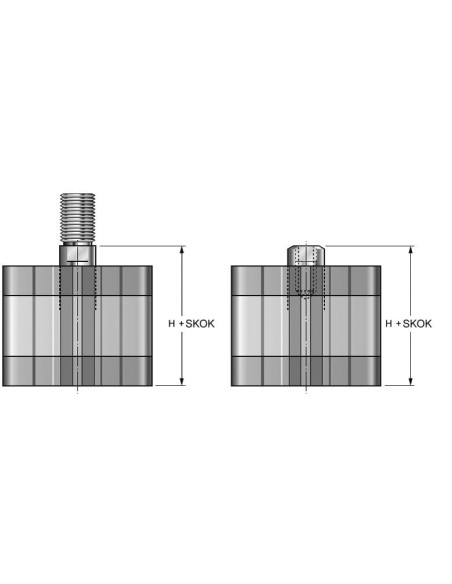

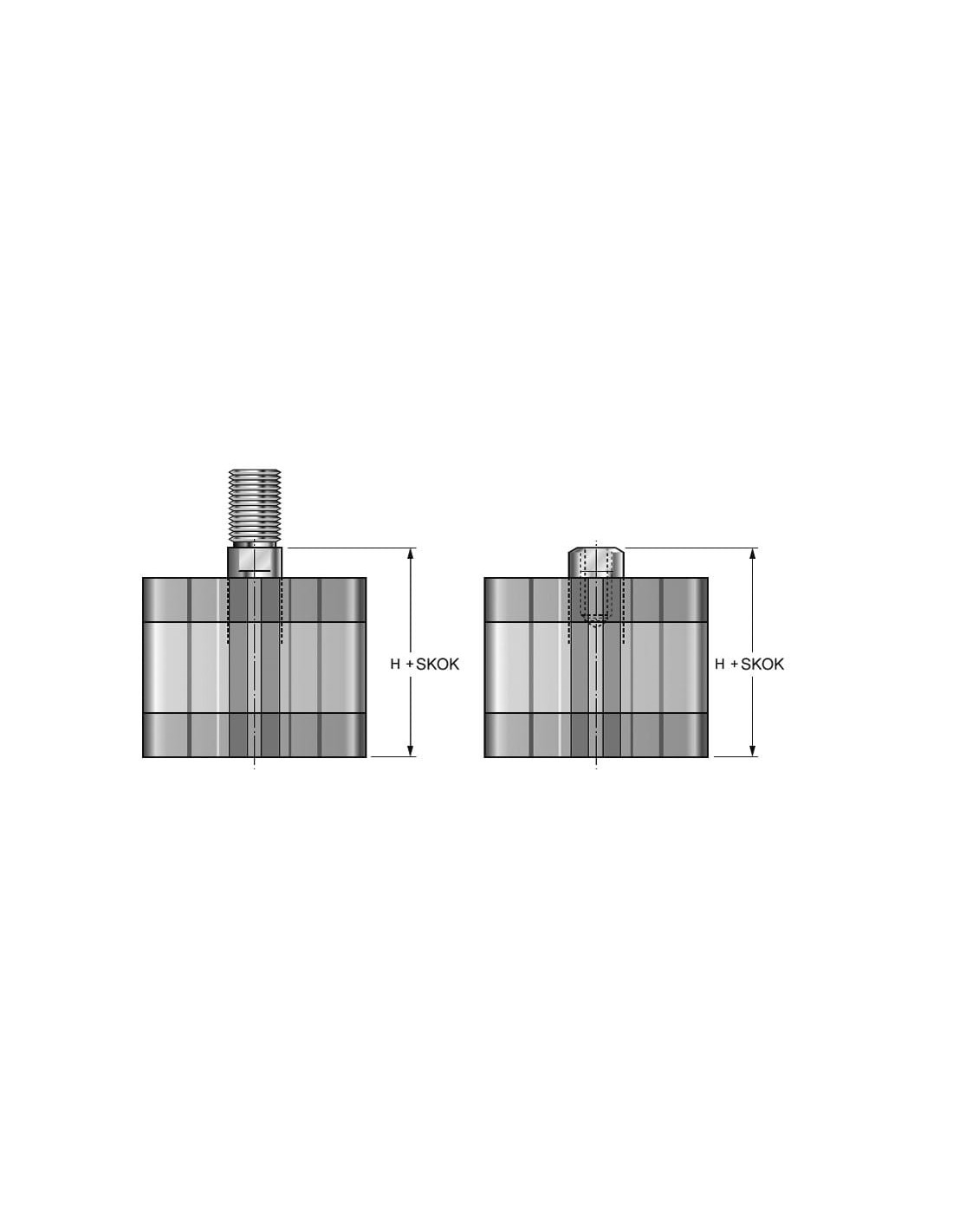

| H | 44,5(±0,5) |
| H+SKOK | 84(±0,5) |
| F sprężyny max [skok 0 mm] | 45 N |
| F sprężyny max [skok 50 mm] | 14 N |

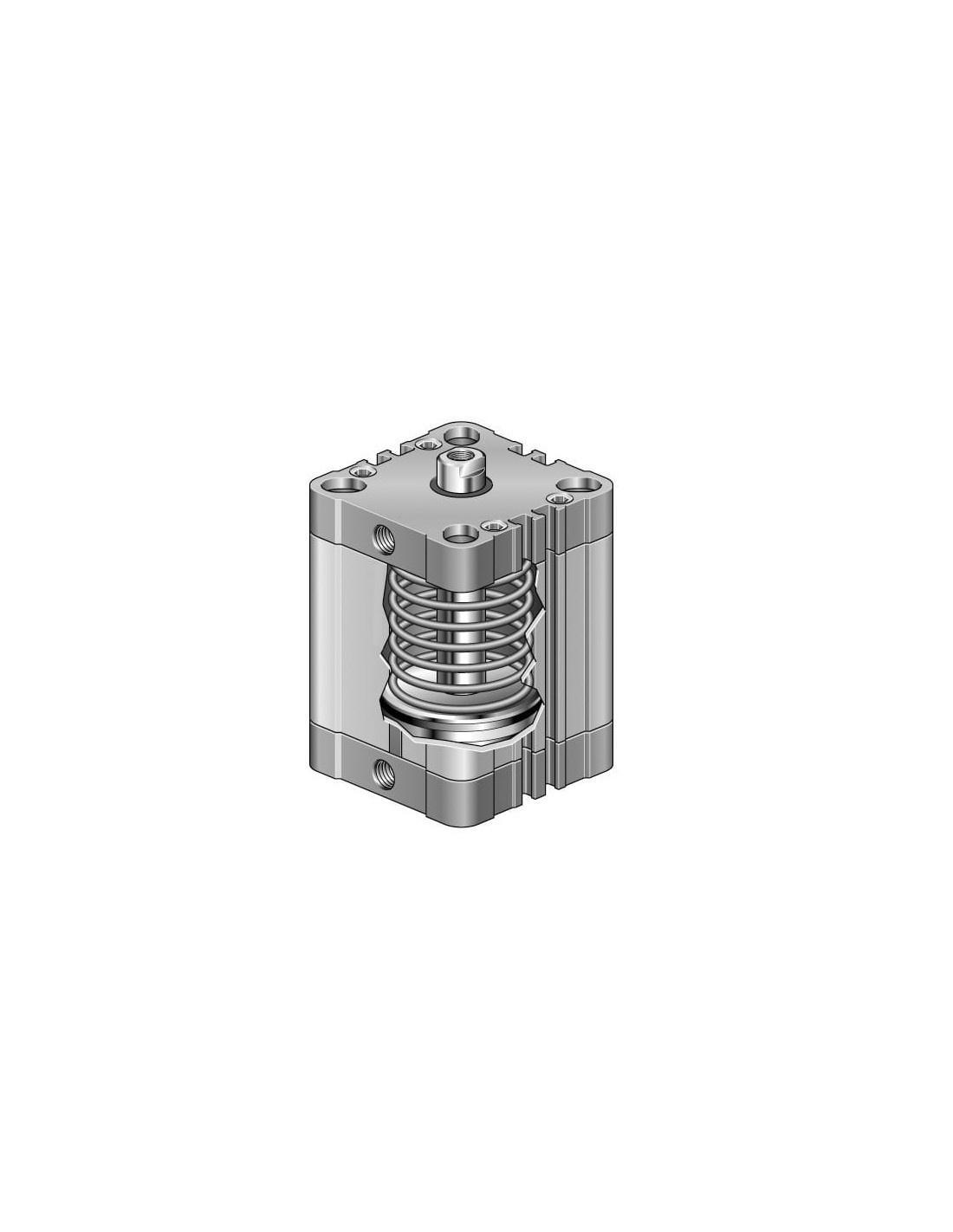

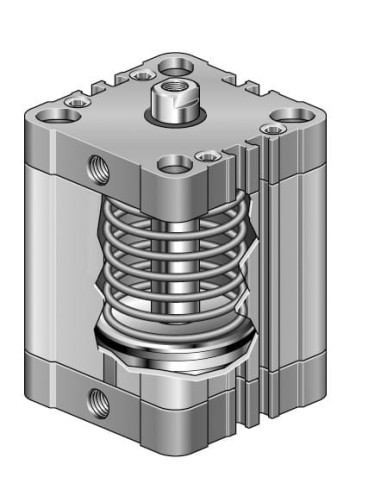

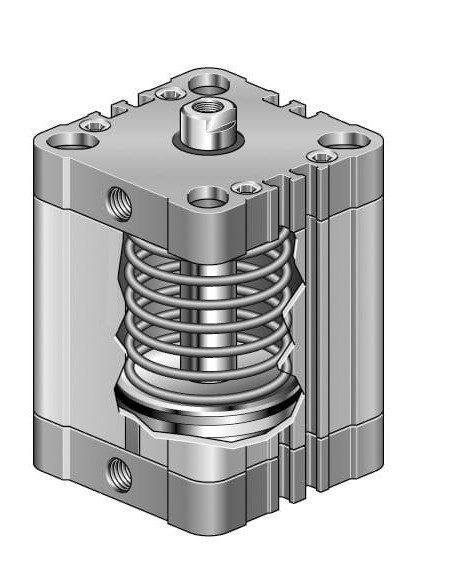

Siłownik kompaktowy z powrotem sprężyną UNITOP D32x40 – precyzja i niezawodność w automatyce
Siłownik kompaktowy UNITOP D32x40 z powrotem sprężyną to funkcjonalne rozwiązanie dedykowane nowoczesnym układom pneumatycznym. Stanowi idealny wybór w miejscach, gdzie liczy się ograniczona przestrzeń montażowa przy jednoczesnej potrzebie uzyskania dużej siły działania na krótkim skoku. Wysoka jakość wykonania oraz zgodność ze standardem ISO 21287 / UNITOP zapewniają szeroką kompatybilność i uniwersalność zastosowań.
Zastosowanie siłownika kompaktowego w przemyśle
Siłowniki kompaktowe UNITOP są wykorzystywane w różnorodnych gałęziach przemysłu, takich jak:
- Automatyka przemysłowa – napędy do przemieszczania elementów w zautomatyzowanych liniach produkcyjnych
- Robotyka – sterowanie ruchami, załadunek i rozładunek materiałów
- Branża spożywcza i farmaceutyczna – gdzie istotne jest użycie materiałów odpornych na korozję i zanieczyszczenia
- Budowa maszyn – kompaktowe rozwiązania montażowe w urządzeniach o ograniczonej przestrzeni
- Pakowanie i sortowanie – szybkie cykle pracy, wysoka powtarzalność ruchów
Najważniejsze zalety siłownika UNITOP D32x40
- Kompaktowa konstrukcja umożliwia montaż w trudno dostępnych i ograniczonych przestrzeniach
- Powrót sprężyną – mechanizm samoczynnego powrotu tłoczyska minimalizuje konieczność stosowania zewnętrznych elementów sterujących
- Solidne materiały – tłoczysko wykonane z odpornej na korozję stali nierdzewnej AISI 420, pokrywy odlewane z aluminium oraz anodowany profil aluminiowy
- Brak konieczności smarowania – bezobsługowa praca zwiększa czystość w aplikacjach przemysłowych
- Zakres pracy w szerokim zakresie temperatur oraz z różnymi mediami roboczymi (przefiltrowane sprężone powietrze)
- Odporność na trudne warunki środowiskowe (wysoka i niska temperatura, wilgotność, zapylenie)
Budowa siłownika – trwałość i funkcjonalność
Siłownik UNITOP D32x40 charakteryzuje się solidnym wykonaniem – obudowa z anodowanego aluminium zwiększa odporność na uszkodzenia mechaniczne i korozję. Tłoczysko ze stali nierdzewnej zapewnia długowieczność i niezawodność nawet przy intensywnej eksploatacji, natomiast wytrzymała sprężyna umożliwia automatyczny powrót tłoka do pozycji wyjściowej.
Typowe zastosowania siłownika kompaktowego UNITOP D32x40
Siłownik pneumatyczny z powrotem sprężyną doskonale sprawdzi się wszędzie tam, gdzie wymagane są cykliczne ruchy liniowe o krótkim skoku i wysokiej dokładności. Znajdzie zastosowanie w:
- Mechanizmach blokujących i pozycjonujących
- Automatycznych systemach podnoszenia i dociskania
- Uchwytach i przesuwie detali w obrabiarkach oraz urządzeniach montażowych
- Systemach otwierania i zamykania klap oraz drzwiczek
Wytrzymała budowa oraz sprawdzona technologia realizacji ruchu przy wykorzystaniu sprężonego powietrza sprawiają, że omawiany siłownik pneumatyczny będzie wartościowym elementem wielu aplikacji technicznych – zarówno w prostych urządzeniach, jak i w zaawansowanych liniach automatyzacji produkcji.
