Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie wymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | pręt walcowany ze stali kwasoodpornej X8CrNi18-9 dla średnicy tłoka D16-25, pręt walcowany ze stali nierdzewnej X20Cr13 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |

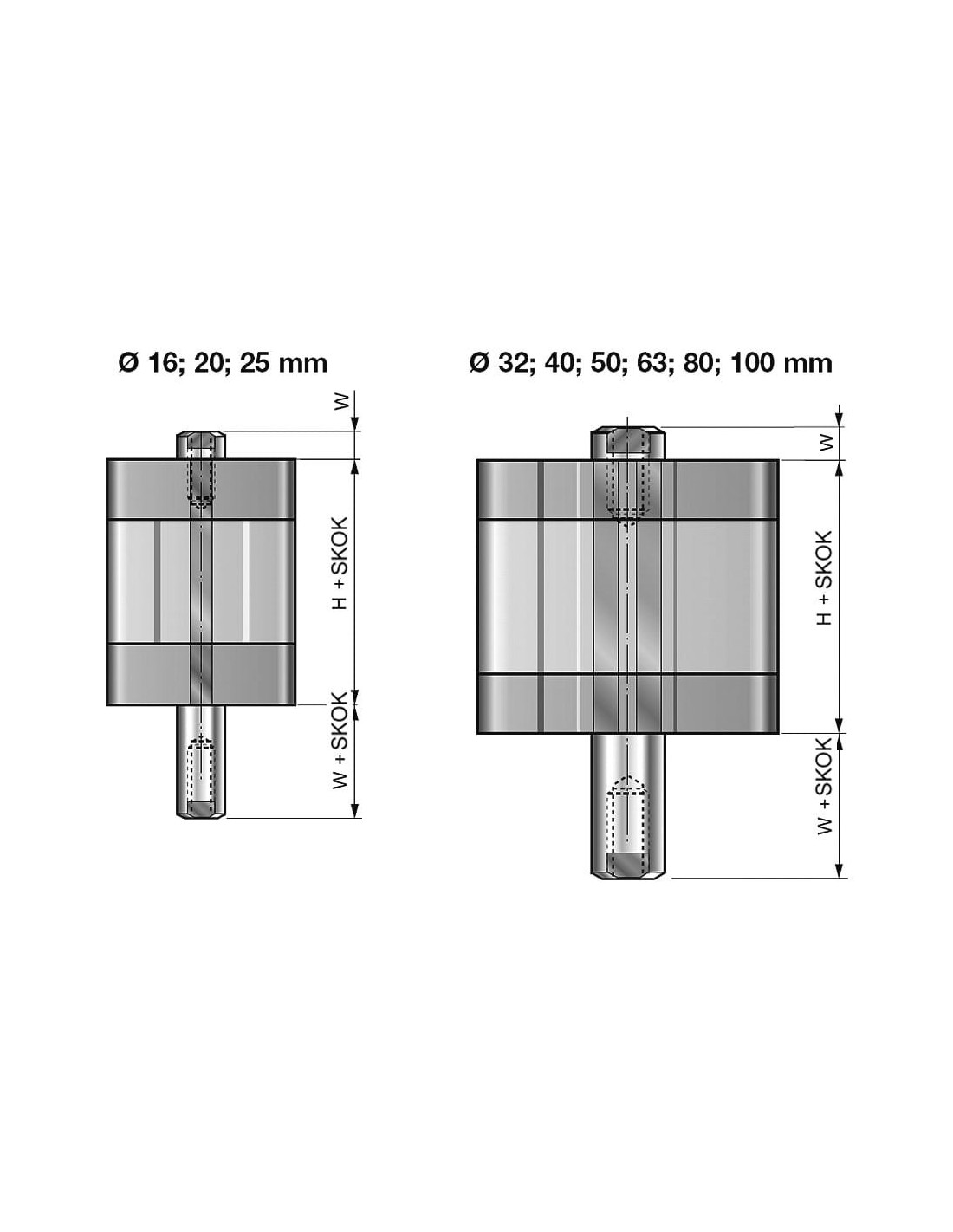

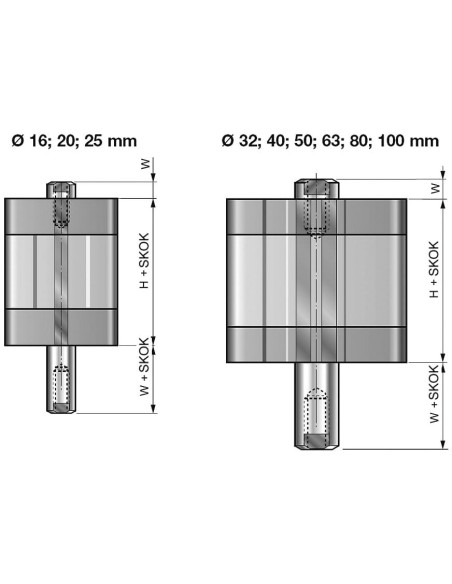

| Średnica | 20 mm |
| SKOK | 20 |
| W | 6 |
| W+SKOK | 26 |
| H | 38(±0,5) |
| H+SKOK | 58(±0,5) |

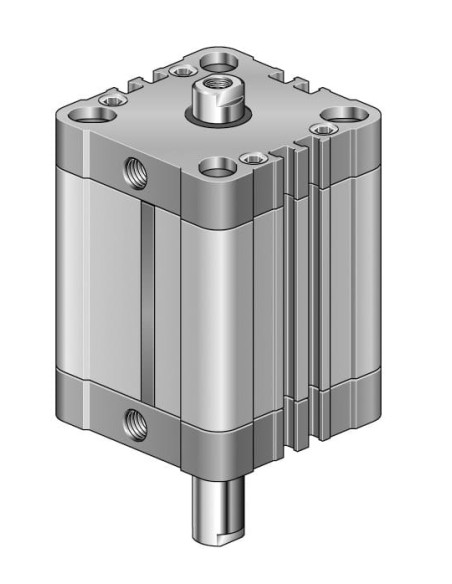

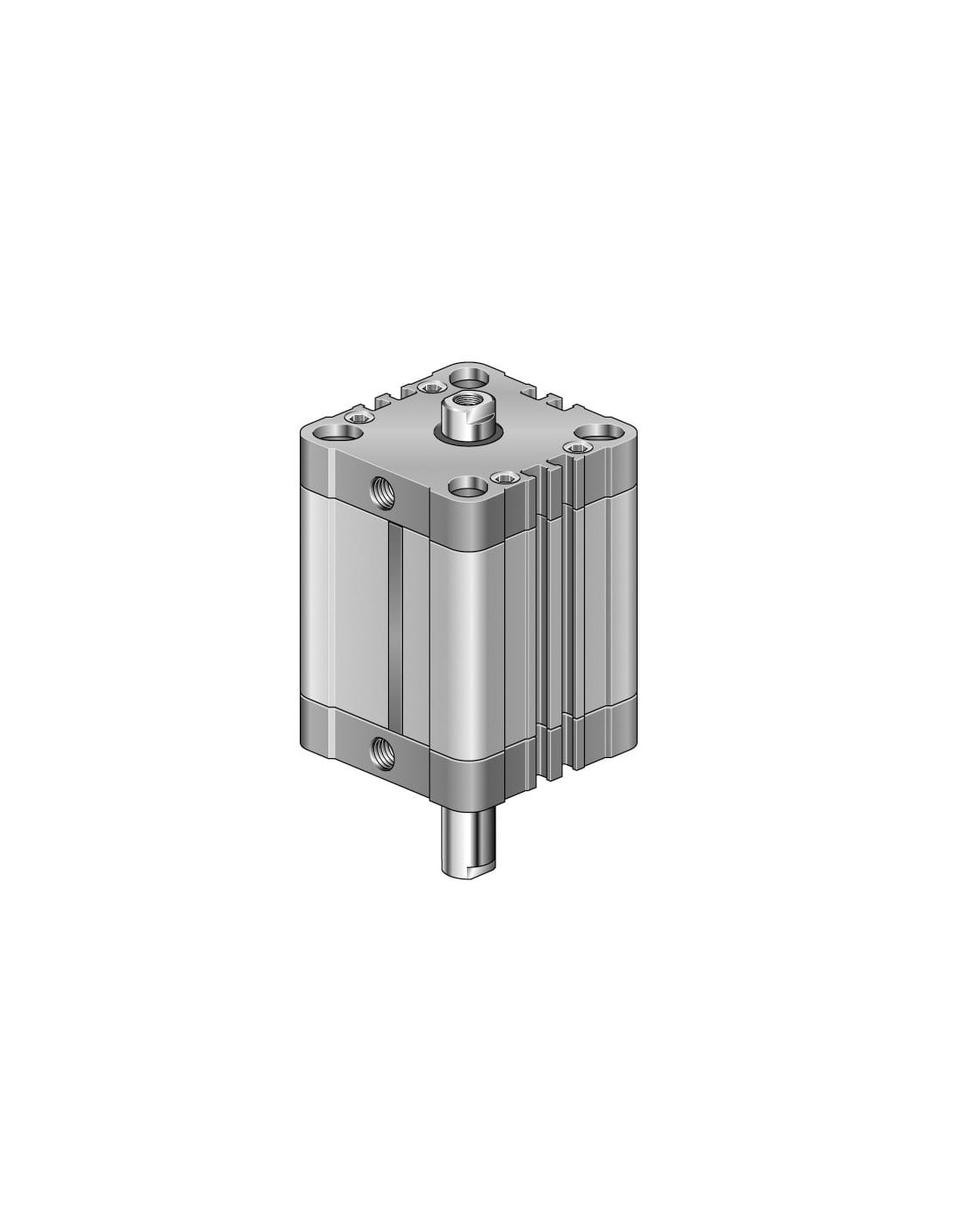

Siłownik pneumatyczny kompaktowy D20x20 UNITOP – dwustronne tłoczysko
Siłownik pneumatyczny kompaktowy D20x20 zgodny z normą ISO 21287 / UNITOP to wysokiej klasy komponent wykorzystywany w zaawansowanych systemach automatyzacji przemysłowej. Jest to element wykonawczy przeznaczony do precyzyjnego napędu urządzeń oraz maszyn w aplikacjach wymagających niewielkich rozmiarów zabudowy oraz wysokiej niezawodności działania.
Kompaktowa budowa – oszczędność miejsca i uniwersalność
Kompaktowe wymiary siłownika (średnica tłoka 20 mm, skok 20 mm) umożliwiają jego zastosowanie w miejscach o ograniczonej przestrzeni montażowej. Profil wykonany z anodowanego aluminium zapewnia lekkość konstrukcji przy zachowaniu wysokiej wytrzymałości mechanicznej oraz odporności na korozję. Dwustronne tłoczysko z gwintem wewnętrznym umożliwia wszechstronne sposoby mocowania i integracji z innymi elementami systemu.
Typowe zastosowania siłownika pneumatycznego D20x20
- Automatyka przemysłowa – precyzyjne pozycjonowanie oraz obsługa elementów w liniach montażowych i produkcyjnych.
- Robotyka – element wykonawczy w systemach chwytaków lub mechanizmach przestawnych.
- Maszyny pakujące i sortujące – realizacja ruchów cyklicznych i powtarzalnych o niewielkim zakresie.
- Przemysł spożywczy, farmaceutyczny, chemiczny – możliwość pracy w środowisku wymagającym wysokiej czystości dzięki użytym materiałom oraz brak konieczności smarowania do eksploatacji.
- Aplikacje laboratoryjne i testowe – napędy pomocnicze w urządzeniach do badań lub testów mechanicznych.
Najważniejsze zalety technologiczne
- Odporność na korozję dzięki tłoczysku ze stali kwasoodpornej X8CrNi18-9.
- Niewielka masa oraz kompaktowa konstrukcja umożliwiają montaż w ograniczonych przestrzeniach.
- Szeroki zakres temperatur pracy – zarówno dla medium, jak i otoczenia (do +80°C, z możliwością podniesienia do +120°C przy zastosowaniu odpowiednich uszczelnień poliuretanowych).
- Bezobsługowa eksploatacja – brak konieczności smarowania, co znacząco ogranicza koszty i czas utrzymania ruchu.
- Precyzyjna i trwała amortyzacja mechaniczna – ochrona przed uderzeniami przy końcu skoku.
Możliwości wykorzystania i integracji
Kompaktowy siłownik pneumatyczny z serii D20x20 doskonale sprawdzi się jako napęd liniowy w różnych gałęziach przemysłu. Dzięki dwustronnemu tłoczysku z gwintem wewnętrznym możliwa jest szybka adaptacja do różnych wymagań konstrukcyjnych, a możliwość pracy na przefiltrowanym sprężonym powietrzu pozwala utrzymać systemy w czystości i wydajności przez długi czas.
Siłownik ten rekomendowany jest do aplikacji, w których kluczowe są niezawodność, precyzja oraz szybka integracja z istniejącymi rozwiązaniami automatyki.
