Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie wymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | pręt walcowany ze stali kwasoodpornej X8CrNi18-9 dla średnicy tłoka D16-25, pręt walcowany ze stali nierdzewnej X20Cr13 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 63 mm |
| SKOK | 60 |
| A | 99 |
| A+2xSKOK | 219 |
| B | 49,5 |
| B+SKOK | 109,5 |

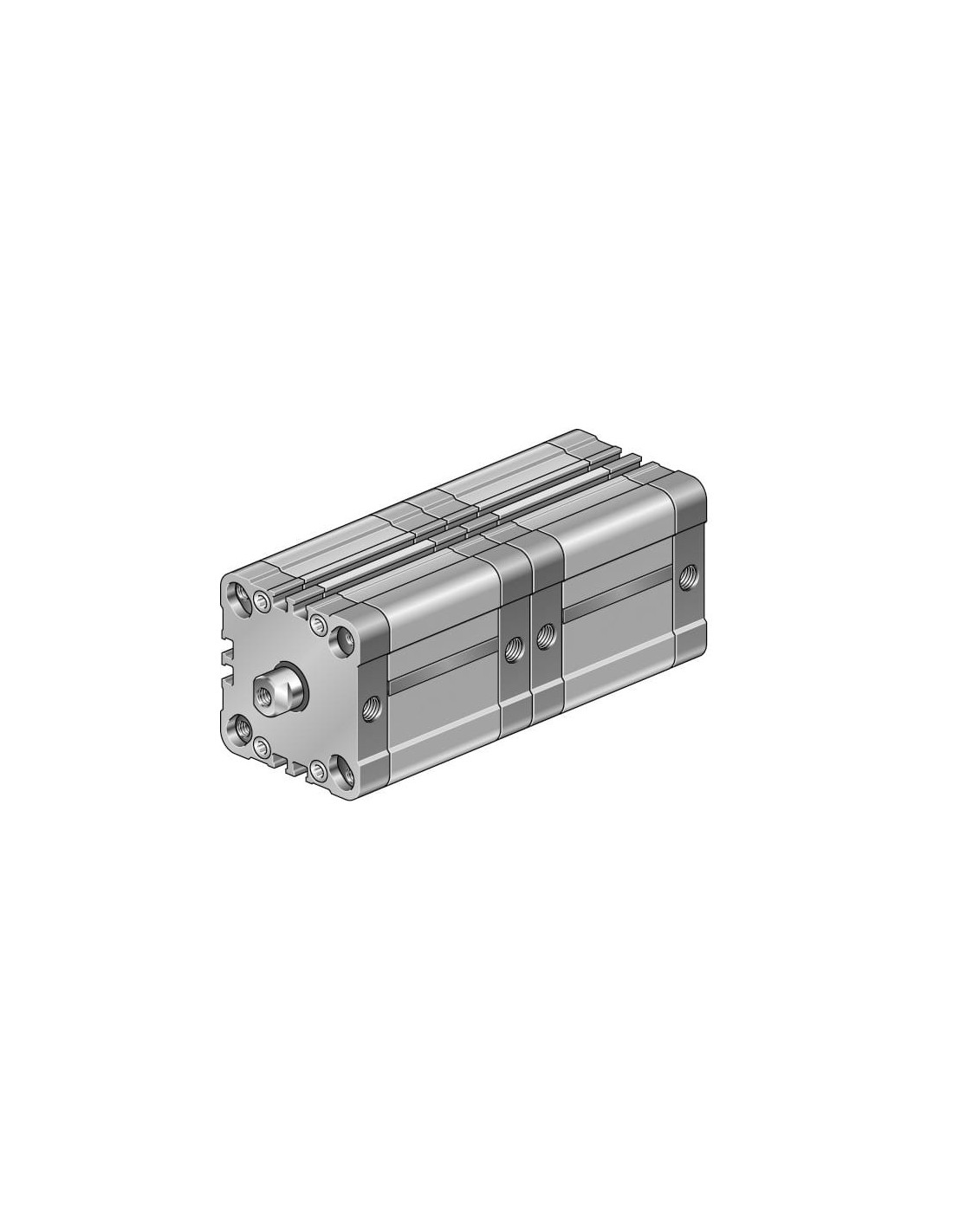

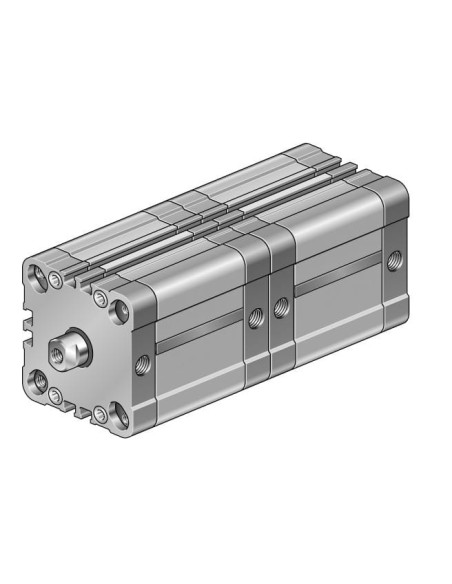

Siłownik kompaktowy tandem ISO 21287 – zwiększona siła na ograniczonej przestrzeni
Siłownik kompaktowy ISO 21287 tandem NSKI063.0060TN2 to specjalistyczny element pneumatyczny, który umożliwia efektywne działanie tam, gdzie istotna jest wysoka siła przy niewielkich wymiarach zewnętrznych. Dzięki budowie tandemowej, dwie komory robocze pracują równolegle, co przekłada się na podwójną siłę działania, przy zachowaniu krótkiej długości urządzenia.
Zastosowanie siłownika kompaktowego ISO 21287 tandem
Siłowniki kompaktowe tandemowe są wykorzystywane wszędzie tam, gdzie standardowe siłowniki nie zapewniają wystarczającej siły lub miejsce montażu jest ograniczone. Typowe zastosowania obejmują:
- Automatyka przemysłowa – montaż, przenoszenie, zaciskanie i obrabianie detali.
- Budowa maszyn – systemy podnoszenia i manipulatory.
- Linie produkcyjne – urządzenia pakujące i sortujące.
- Przemysł spożywczy, chemiczny, farmaceutyczny – zastosowania wymagające odporności na korozję.
Najważniejsze zalety siłownika tandemowego ISO 21287
- Kompaktowa konstrukcja – niewielka długość całkowita umożliwia montaż w trudno dostępnych miejscach.
- Zwiększona siła działania – tandemowa budowa zapewnia dwukrotnie większą siłę przy zachowaniu tej samej średnicy tłoka.
- Wysoka odporność na korozję – tłoczysko wykonane ze stali kwasoodpornej X8CrNi18-9 lub X20Cr13 (w zależności od średnicy).
- Wytrzymałość i trwałość – pokrywy z odlewu aluminiowego, anodowany profil aluminiowy, uszczelnienia z poliuretanu.
- Standard ISO 21287 – gwarantuje kompatybilność wymiarową z innymi elementami automatyki przemysłowej.
- Brak potrzeby smarowania medium – uproszczona eksploatacja dzięki specjalnie dobranym materiałom.
- Odporność na szeroki zakres temperatur – praca w środowisku od -20°C do +80°C (specjalny poliuretan do +120°C).
Budowa i sposób działania siłownika kompaktowego tandemowego
Siłownik tandemowy charakteryzuje się dwoma komorami roboczymi umieszczonymi w jednym korpusie. Ruch tłoczyska generowany jest jednocześnie przez oba tłoki, co znacząco zwiększa uzyskiwaną siłę. Konstrukcja zgodna z normą ISO 21287 umożliwia łatwą wymianę z innymi siłownikami tego typu. To rozwiązanie znajduje zastosowanie, kiedy wymagana jest duża siła przy ograniczonej przestrzeni montażowej.
Kluczowe cechy techniczne siłownika tandemowego 63mm/60mm NSKI063.0060TN2
- Średnica tłoka: 63 mm
- Skok: 60 mm
- Ciśnienie pracy: 2–10 bar
- Medium robocze: przefiltrowane sprężone powietrze
- Możliwość pracy zarówno w niskich, jak i podwyższonych temperaturach otoczenia
Dzięki solidnej i odpornej konstrukcji oraz wyjątkowej kompaktowości, siłownik tandemowy ISO 21287 o średnicy 63 mm i skoku 60 mm stanowi niezawodne rozwiązanie do zastosowań w różnych branżach przemysłu, oferując wysoką wydajność pracy przy minimalnej przestrzeni zabudowy.
