Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie wymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | pręt walcowany ze stali kwasoodpornej X8CrNi18-9 dla średnicy tłoka D16-25, pręt walcowany ze stali nierdzewnej X20Cr13 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |

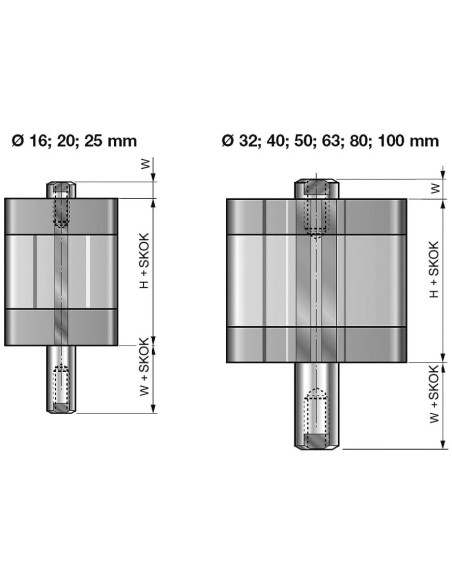

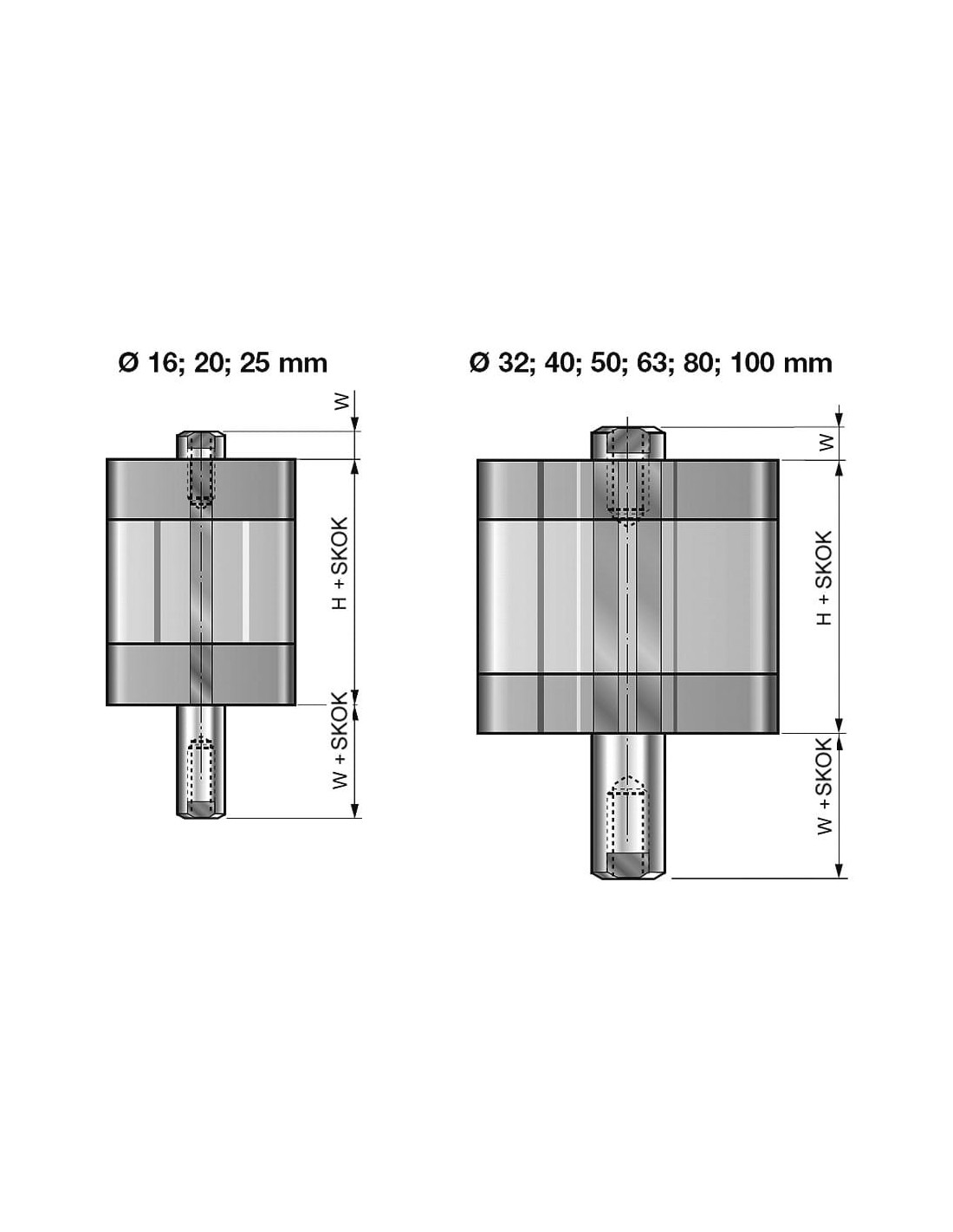

| Średnica | 50 mm |
| SKOK | 55 |
| W | 8 |
| W+SKOK | 63 |
| H | 49(±0,8) |
| H+SKOK | 104(±0,8) |

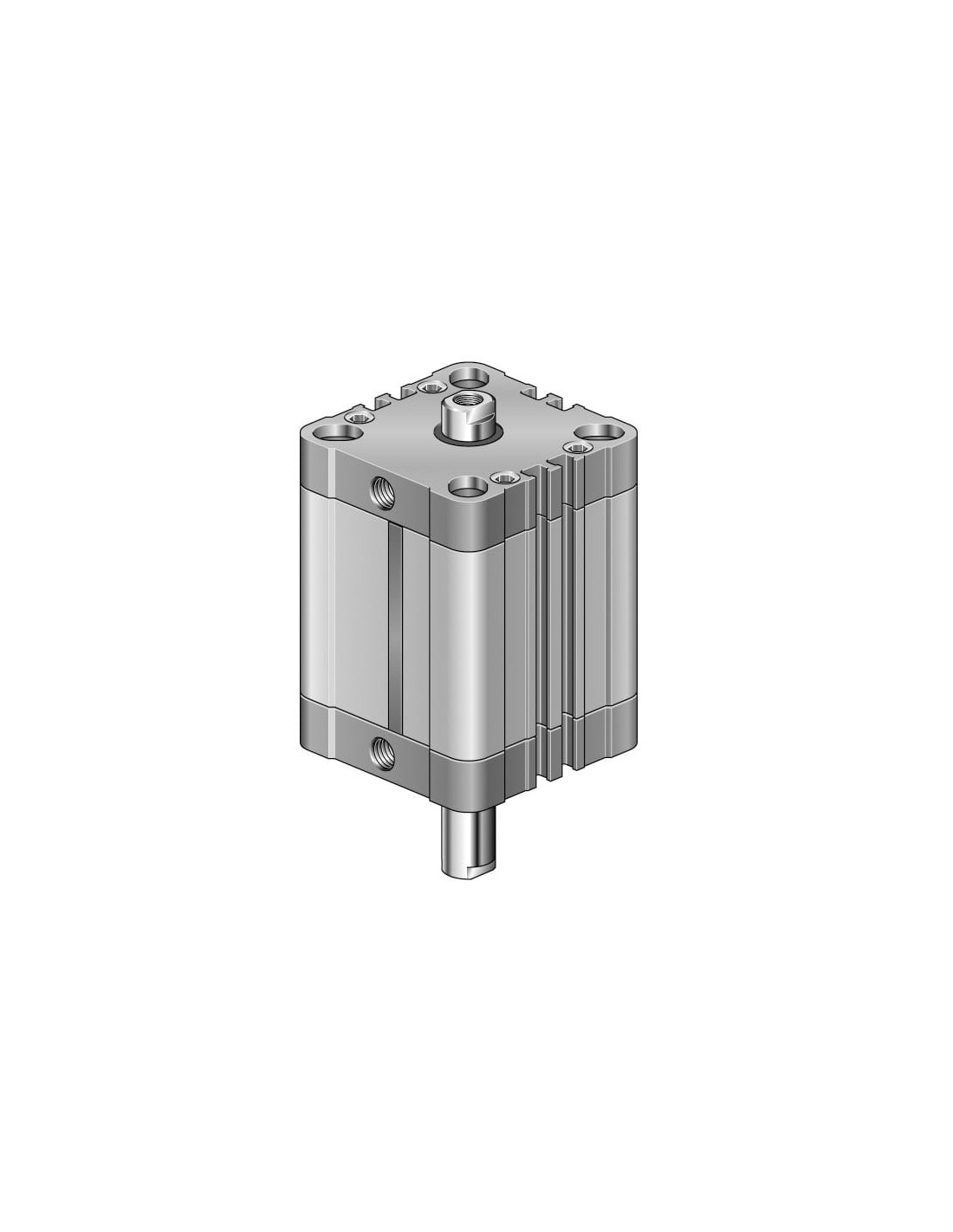

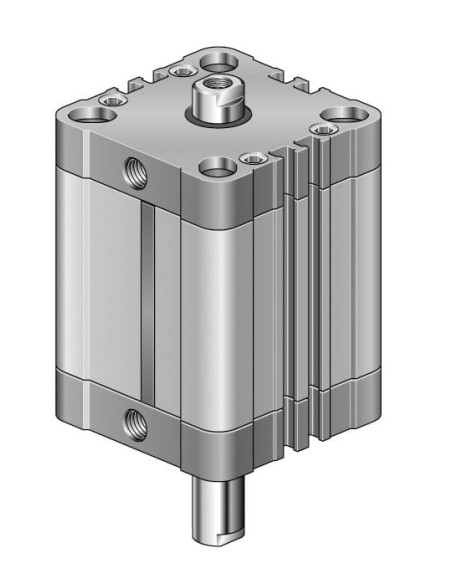

Siłownik pneumatyczny kompaktowy D50x55 ISO 21287 – dwustronne tłoczysko
Siłownik pneumatyczny kompaktowy o średnicy tłoka 50 mm i skoku 55 mm został zaprojektowany zgodnie z normą ISO 21287. Jego kompaktowa budowa umożliwia zastosowanie w miejscach o ograniczonej przestrzeni zabudowy, gdzie wymagane są wysokie osiągi pracy oraz niezawodność działania.
Zastosowanie siłownika kompaktowego dwustronnego
Siłownik pneumatyczny dwustronnego działania pozwala zarówno na wysuw, jak i cofanie tłoczyska, dzięki czemu sprawdzi się w aplikacjach wymagających precyzyjnej kontroli ruchu w obu kierunkach. Typowe zastosowania obejmują:
- Automatyka przemysłowa – linie produkcyjne, montażowe i pakujące
- Robotyka – precyzyjne pozycjonowanie oraz manewrowanie elementami
- Przemysł spożywczy, chemiczny oraz farmaceutyczny – możliwa praca w agresywnych środowiskach dzięki zastosowaniu tłoczyska ze stali nierdzewnej
- Systemy transportu bliskiego – przenoszenie, sortowanie i podawanie komponentów
Cechy konstrukcyjne siłownika pneumatycznego D50x55
- Kompaktowa budowa – minimalna długość całkowita przy zachowaniu pełnego skoku
- Aluminiowy korpus – lekki, a zarazem wytrzymały, z anodowaną powierzchnią dla zwiększonej odporności na czynniki zewnętrzne
- Tłoczysko ze stali nierdzewnej (X20Cr13) – odporność na korozję oraz długotrwałą eksploatację
- Poddwójne tłoczysko – optymalizacja siły oraz możliwość połączenia z elementami napędzającymi z obu stron
- Uszczelnienia poliuretanowe – zapewniające wysoką szczelność i długą żywotność
- Mechaniczna amortyzacja – skuteczne tłumienie ruchu na końcach skoku
- Brak konieczności smarowania – praca na sucho możliwa dzięki odpowiednim uszczelnieniom
Korzyści z zastosowania siłownika ISO 21287 w maszynach i automatach
Wybierając siłownik pneumatyczny ISO 21287, można liczyć na niezawodność działania w szerokim zakresie temperatur i ciśnień roboczych. Produkt spełnia aktualne normy branżowe i jest kompatybilny z wieloma systemami zaworów oraz innymi elementami automatyki. Wysoka odporność na szkodliwe warunki środowiskowe oraz możliwość pracy z przefiltrowanym sprężonym powietrzem czynią go uniwersalnym rozwiązaniem dla różnych sektorów przemysłu.
Typowe środowiska i warunki pracy
Siłownik pneumatyczny kompaktowy dwustronnego działania D50x55 przystosowany jest do pracy w zakresie ciśnień od 2 do 10 bar oraz temperatur od 0°C do +40°C dla medium roboczego, a dzięki odpowiednim uszczelnieniom może funkcjonować w otoczeniu od -20°C do +80°C (w przypadku poliuretanu do +120°C). Możliwość eksploatacji bez dodatkowego smarowania ułatwia integrację z systemami automatyki, w których nie jest dopuszczalne zanieczyszczenie produktu.
Podsumowanie: siłownik pneumatyczny D50x55 – precyzja i wszechstronność
Kompaktowe siłowniki pneumatyczne zgodne ze standardem ISO 21287 to doskonały wybór dla aplikacji wymagających wysokiej powtarzalności ruchu, dużej siły działania oraz niezawodności. Dzięki dwustronnemu tłoczysku i solidnej konstrukcji produkt umożliwia realizację zaawansowanych funkcji w różnorodnych gałęziach przemysłu.
