Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie wymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | pręt walcowany ze stali kwasoodpornej X8CrNi18-9 dla średnicy tłoka D16-25, pręt walcowany ze stali nierdzewnej X20Cr13 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 40 mm |
| SKOK | 40+40 |

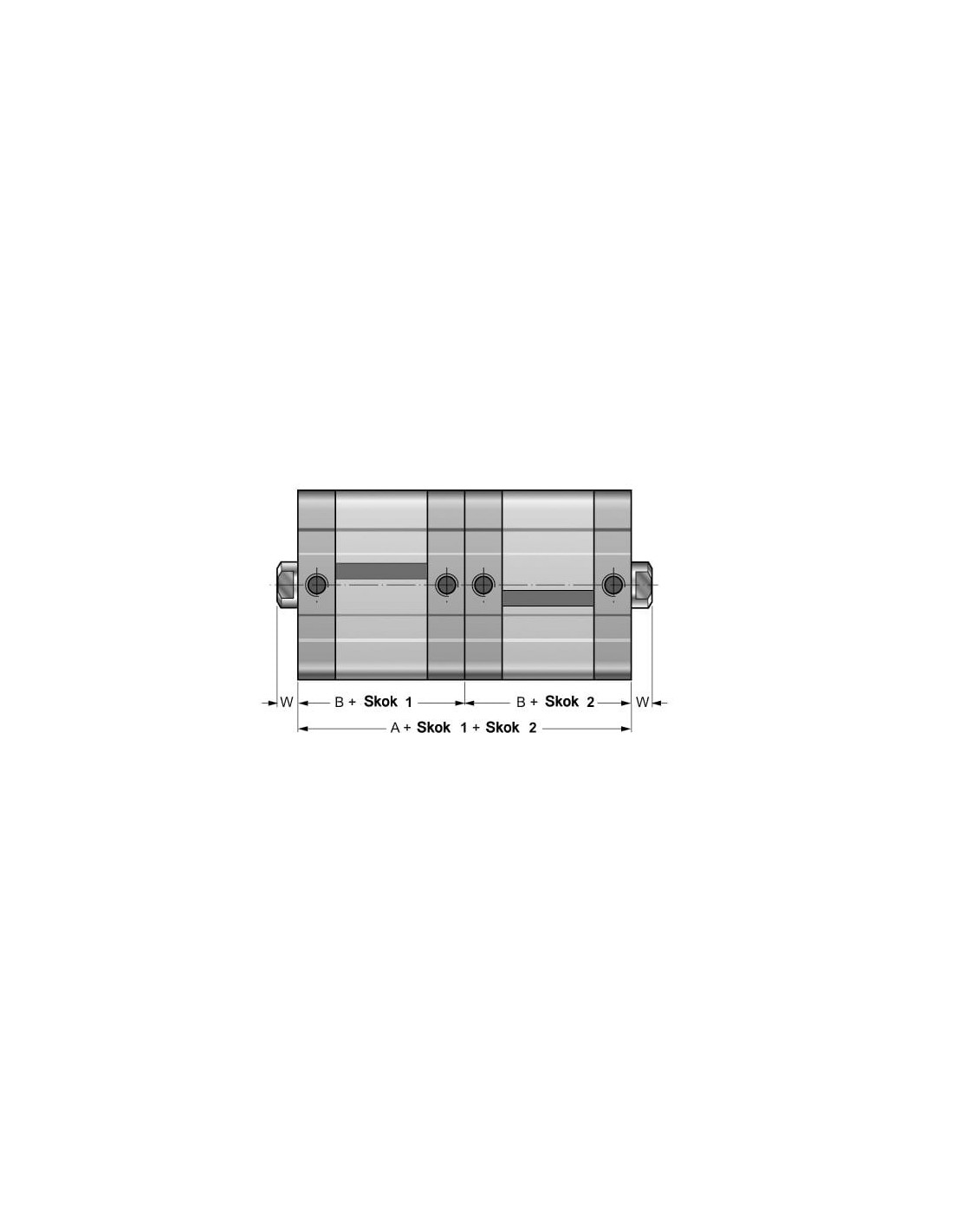

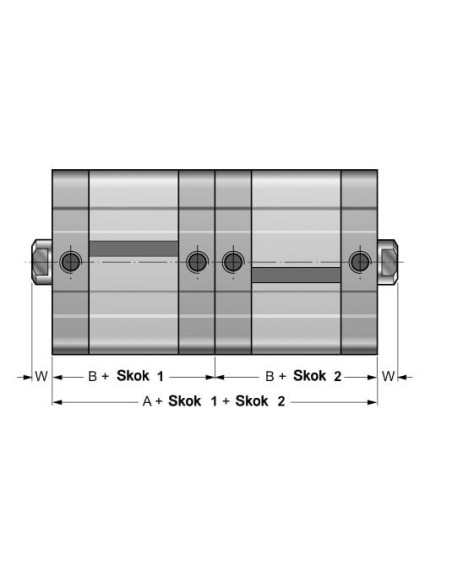

| A | 90,4 |
| A+SKOK1+SKOK2 | 170,4 |
| B | 45,2 |
| B+SKOK 1 | 85,2 |
| B+SKOK 2 | 85,2 |

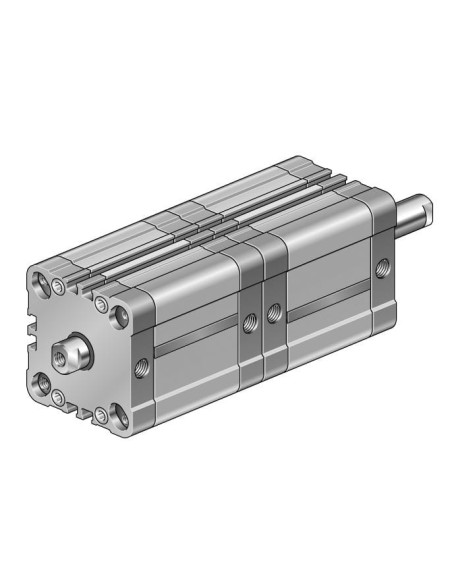

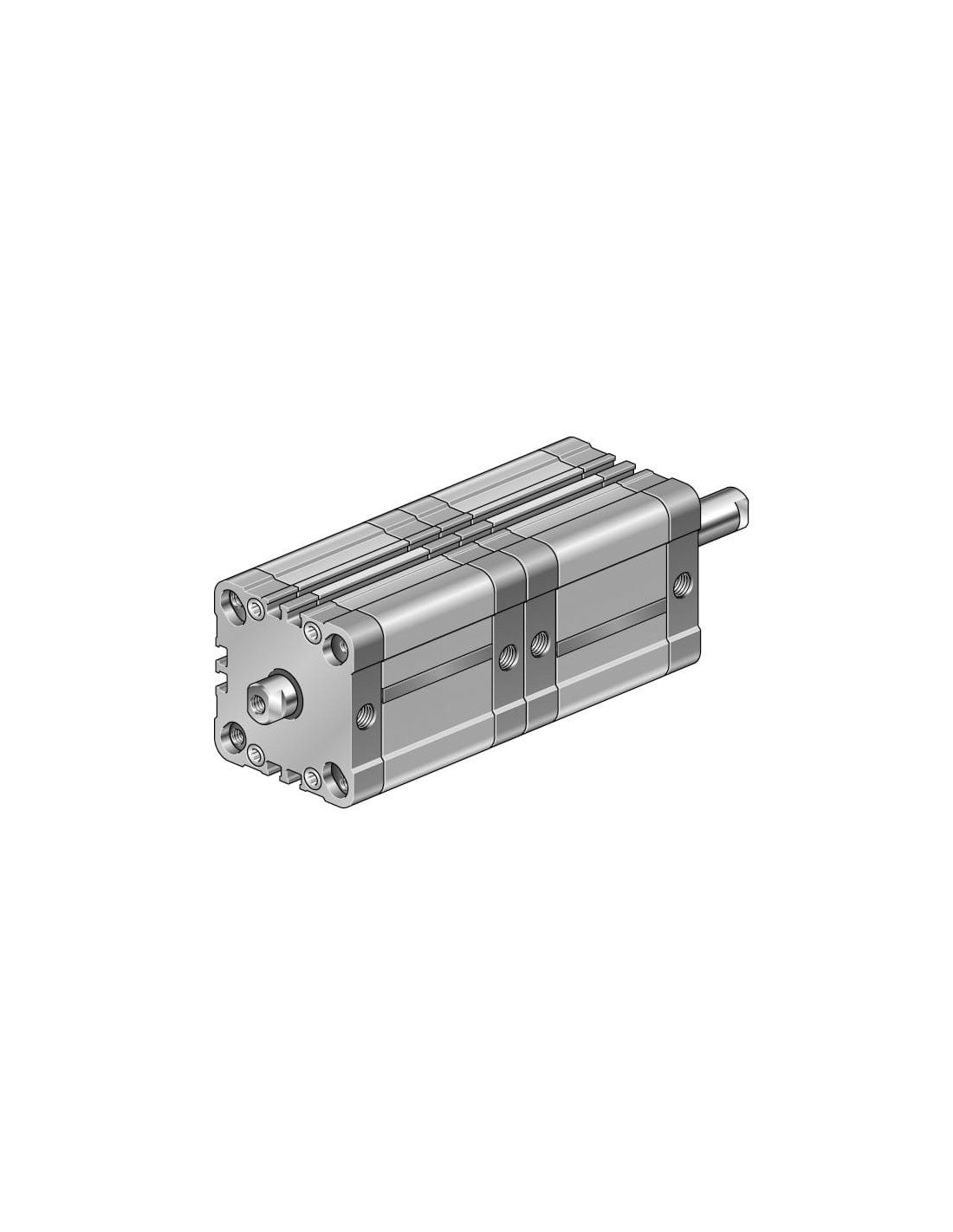

Siłownik kompaktowy ISO 21287 połączony tyłami – NSKI040.0040.0040CNP
Siłownik kompaktowy ISO 21287 połączony tyłami to wysokiej jakości element pneumatyczny przeznaczony do zastosowań w przemysłowych układach automatyki. Dzięki kompaktowej konstrukcji oraz zastosowaniu standardu ISO 21287, siłownik ten znajduje szerokie zastosowanie w miejscach, gdzie przestrzeń montażowa jest ograniczona, a wymagana jest precyzyjna i niezawodna praca napędów pneumatycznych.
Zalety siłownika kompaktowego ISO 21287
- Kompaktowa budowa – umożliwia montaż w urządzeniach o ograniczonej przestrzeni.
- Odporność na korozję – tłoczysko wykonane jest ze stali nierdzewnej lub kwasoodpornej.
- Szeroki zakres temperatur pracy – sprawdza się zarówno w aplikacjach niskotemperaturowych, jak i w podwyższonych temperaturach (do +120°C przy zastosowaniu poliuretanu).
- Wysoka trwałość – elementy z stopu aluminium oraz uszczelnienia z poliuretanu gwarantują długą żywotność i bezawaryjną pracę.
- Uniwersalność – możliwość pracy z przefiltrowanym sprężonym powietrzem bez konieczności dodatkowego smarowania.
Typowe zastosowania siłownika ISO 21287 40 mm
Siłowniki kompaktowe ISO 21287 połączone tyłami znajdują zastosowanie w wielu branżach przemysłowych, szczególnie tam, gdzie niezbędne są dwa niezależne ruchy liniowe w jednym zespole. Konstrukcja "back-to-back" pozwala na efektywniejsze wykorzystanie przestrzeni i upraszcza montaż.
- Automatyka przemysłowa – do przesuwania, pozycjonowania oraz sortowania elementów na liniach produkcyjnych.
- Maszyny pakujące – w systemach szybkiego cyklu pracy oraz w obszarach, gdzie liczy się minimalizacja gabarytów komponentów.
- Przemysł spożywczy, farmaceutyczny i montażowy – dzięki konstrukcji odpornej na korozję i łatwej do utrzymania w czystości.
- Transport i manipulacja materiałami – napędzanie chwytaków, podajników, suwaków oraz systemów rozdziału produktów.
Konstrukcja i kluczowe cechy siłownika
Aluminiowy profil anodowany wraz z pokrywami z odlewu aluminiowego zapewnia lekkość oraz wysoką odporność mechaniczną. Tłoczysko ze stali nierdzewnej przystosowane jest do pracy w trudnych warunkach, natomiast uszczelnienia z poliuretanu gwarantują szczelność i długą żywotność siłownika. Mechaniczna amortyzacja minimalizuje zużycie oraz pozwala na cichą i płynną pracę całego układu.
Standardowa średnica tłoka 40 mm oraz podwójny skok siłownika (2x40 mm) umożliwiają realizację wielu funkcji w jednym urządzeniu, co przekłada się na optymalizację kosztów oraz oszczędność przestrzeni instalacyjnej.
