Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 32 mm |
| SKOK | 10 |

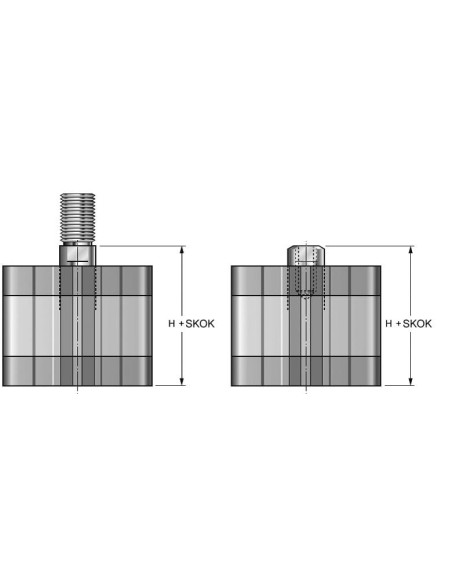

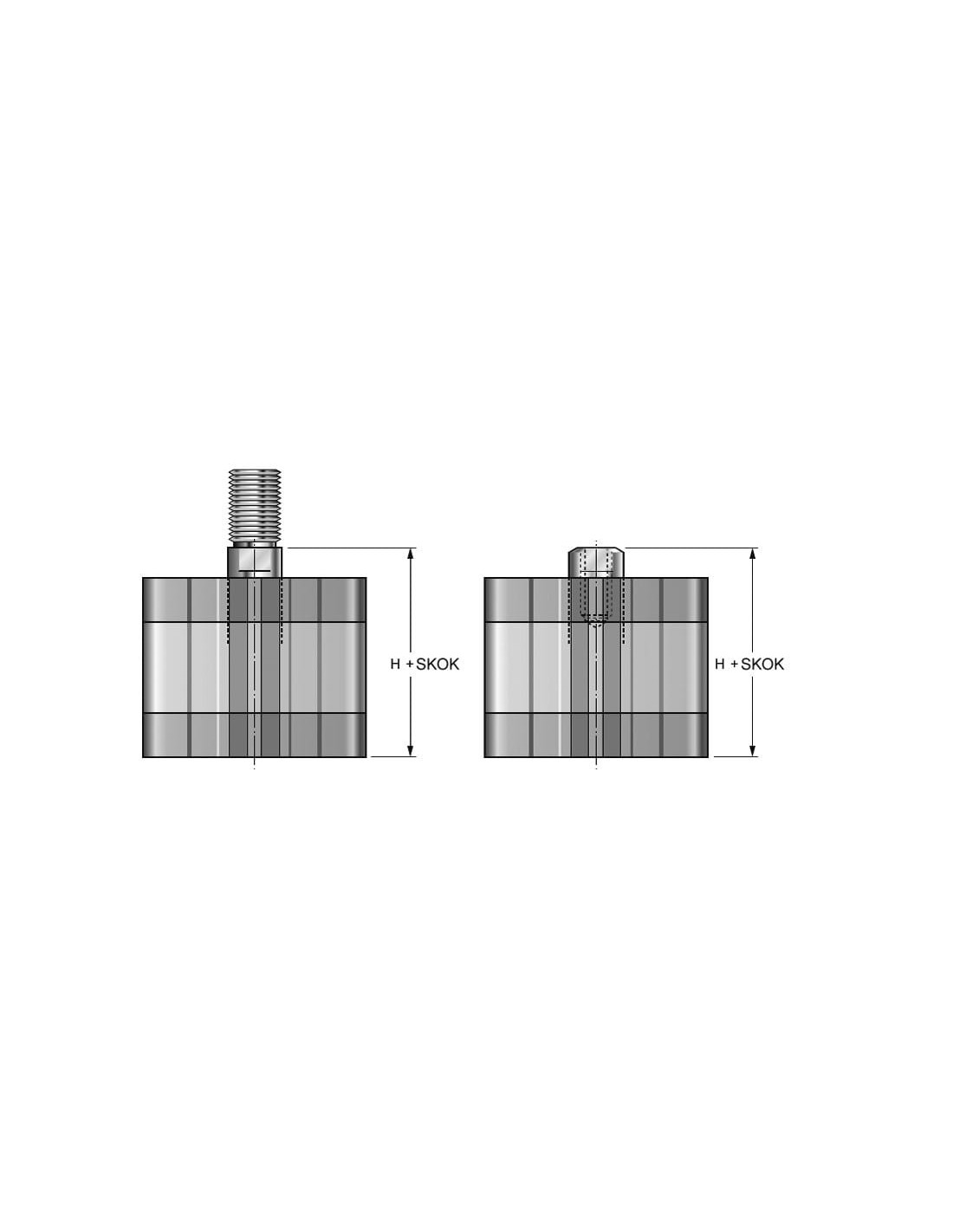

| H | 44(±0,5) |
| H+SKOK | 54(±0,5) |
| F sprężyny max [skok 0 mm] | 45 N |
| F sprężyny max [skok 50 mm] | 14 N |

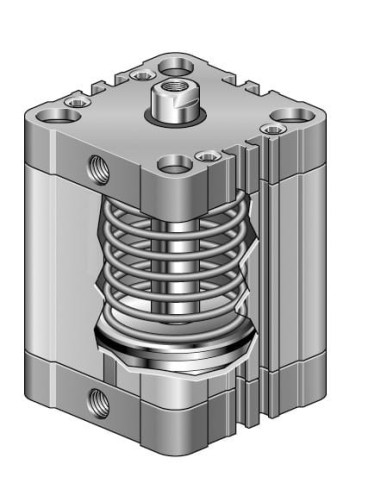

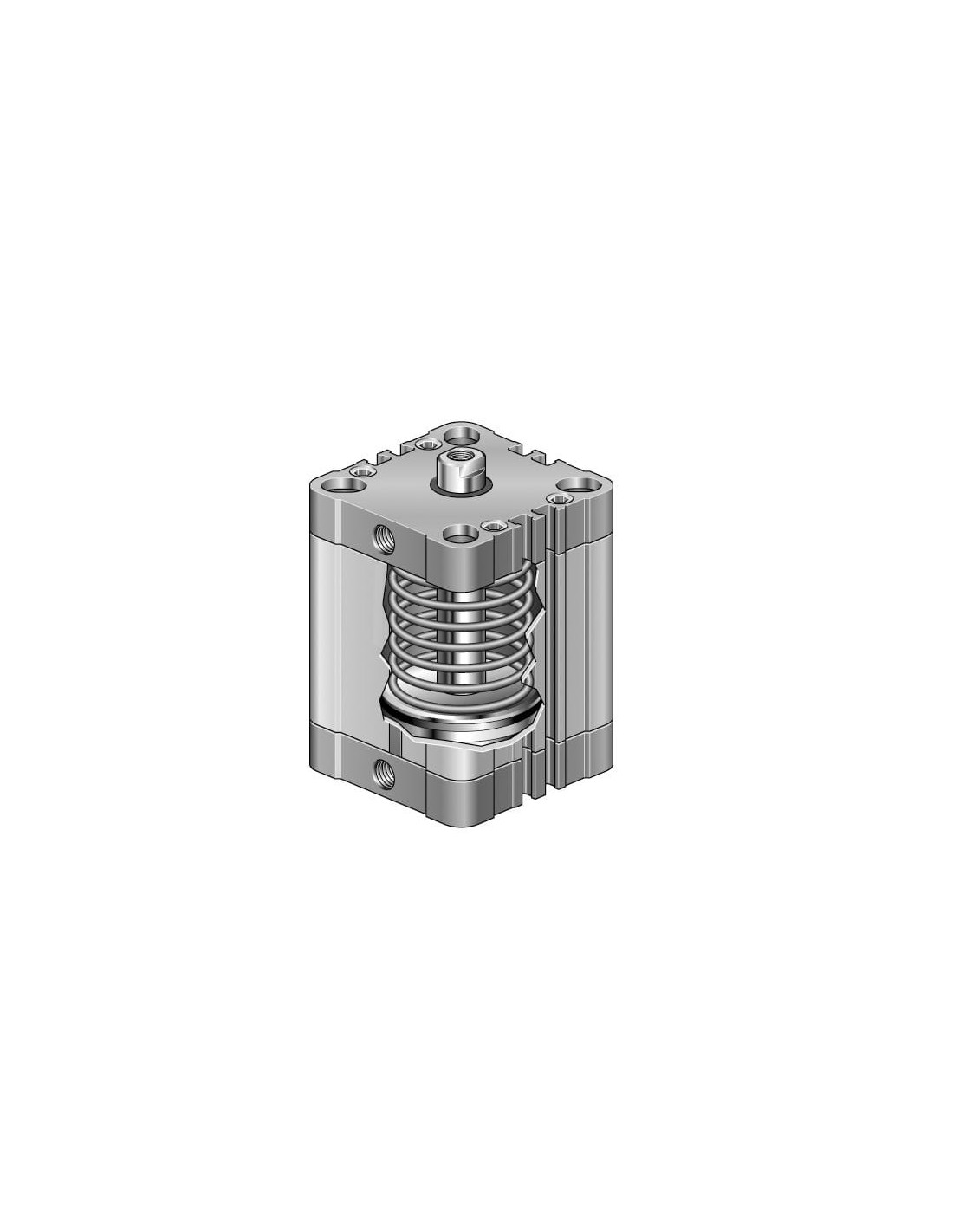

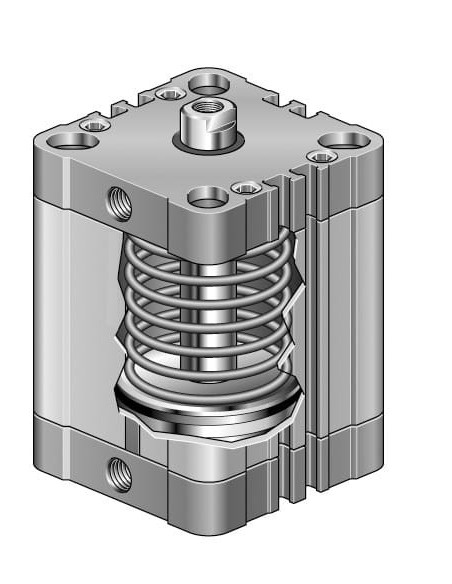

Siłownik pneumatyczny kompaktowy D32x10 ISO 21287 – jednostronnego działania ze sprężyną powrotną
Siłownik pneumatyczny kompaktowy D32x10 o kodzie NSKI032.0010SEA to zaawansowany element automatyki przemysłowej, przystosowany do pracy w wymagających aplikacjach. Konstrukcja oparta na normie ISO 21287 gwarantuje zgodność z międzynarodowymi standardami i umożliwia łatwą integrację w różnorodnych systemach pneumatycznych.
Zalety i cechy siłownika pneumatycznego kompaktowego D32x10
- Kompaktowa budowa pozwala na montaż w ograniczonych przestrzeniach oraz w systemach o wysokiej gęstości zabudowy.
- Jednostronne działanie z powrotem realizowanym za pomocą sprężyny – szybki powrót tłoczyska bez konieczności doprowadzania sprężonego powietrza.
- Odporny na korozję – wykonanie tłoczyska ze stali nierdzewnej AISI 420 gwarantuje wysoką trwałość nawet przy intensywnej eksploatacji.
- Trwałe uszczelnienia poliuretanowe zapewniają niski współczynnik tarcia i wydłużoną żywotność.
- Mechaniczna amortyzacja zwiększa trwałość podzespołów oraz podnosi bezpieczeństwo pracy urządzenia.
- Szeroki zakres temperatur roboczych umożliwia zastosowanie siłownika zarówno w środowiskach wewnętrznych, jak i zewnętrznych, gdzie występują wahania temperatur.
Zastosowanie siłownika pneumatycznego D32x10 – jednostronnego działania
Siłowniki kompaktowe jednostronnego działania spotykane są przede wszystkim w aplikacjach, gdzie wymagany jest szybki powrót tłoczyska i ograniczenie zużycia sprężonego powietrza. Sprężyna powrotna pozwala na proste i niezawodne rozwiązania konstrukcyjne. Typowe zastosowania obejmują:
- Automatyka przemysłowa – napędzanie mechanizmów oraz urządzeń montażowych, sortujących i paletyzujących.
- Przenośniki i linie montażowe – pozycjonowanie elementów oraz realizacja cykli przesuwania i zatrzymywania detali.
- Maszyny pakujące – precyzyjne ruchy otwierające i zamykające, podawanie lub wyrzut elementów.
- Branża spożywcza, farmaceutyczna i chemiczna – zwłaszcza tam, gdzie wymagane są niewielkie wymiary oraz odporność na korozję.
- Sterowanie klapami, zapadkami, blokadami oraz realizacja prostych zadań manipulacyjnych w systemach automatyki.
Konstrukcja i kompatybilność siłownika ISO 21287
Korpus siłownika wykonano z anodowanego aluminium, co zapewnia lekkość oraz odporność na uszkodzenia mechaniczne. Kompaktowa forma oraz popularny standard ISO 21287 pozwalają na łatwy dobór akcesoriów montażowych oraz możliwość szybkiego serwisowania i wymiany.
Siłownik wyposażony jest w tłoczysko o średnicy 32 mm i skoku 10 mm. Zakres pracy przy ciśnieniu roboczym od 2 do 10 barów oraz kompatybilność z przefiltrowanym sprężonym powietrzem umożliwiają zastosowanie w większości instalacji przemysłowych.
Siłownik pneumatyczny kompaktowy D32x10 dzięki połączeniu niewielkich wymiarów z dużą wytrzymałością sprawdzi się tam, gdzie liczy się efektywność, powtarzalność oraz niezawodność napędu w szeroko pojętym przemyśle oraz automatyce.
